Suomi 171
Ohjelmistovalikot
Valikkojen yleiskatsaus - AMTAX inter 2
Valikon yleiskatsaus
Virran lähtöliitännät
Käyttäjä voi lähettää mittausarvoja eteenpäin kahden virran
lähtöliitännän avulla. 1-kanavaisessa versiossa mittausarvoja varten
käytössä on virran lähtöliitäntä 1 ja 2-kanavaisessa versiossa virran
lähtöliitännät 1 ja 2 .
Mittausarvon siirtyminen tapahtuu suhteessa analogisen virtasignaalin
voimakkuuteen (0...20 mA tai 4...20 mA).

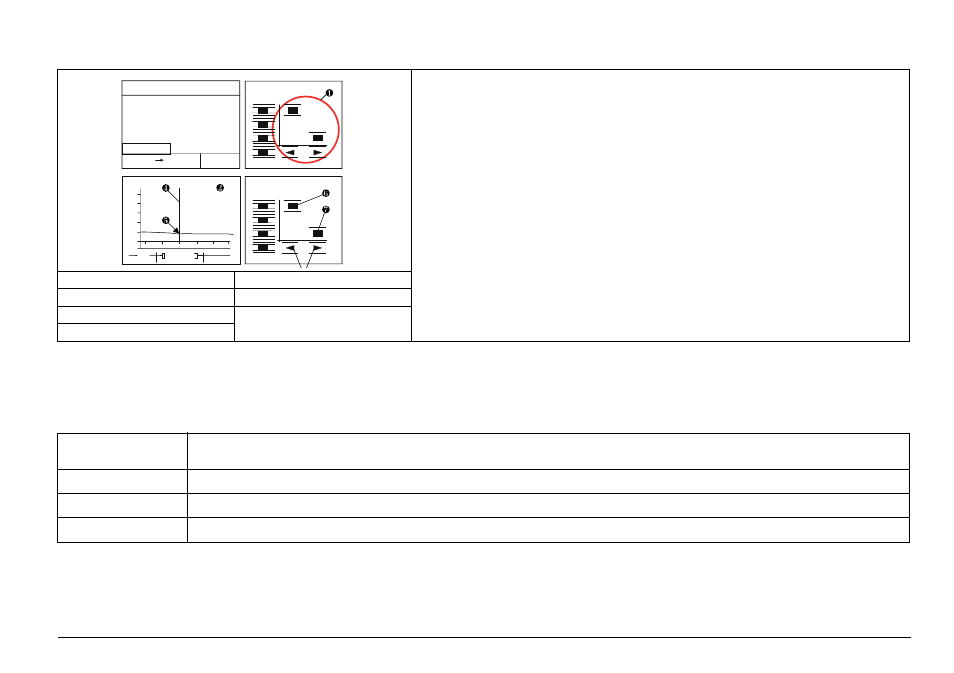

Graafiset toiminnot
Kun painat jotakin neljästä graafisesta painikkeesta kolmen sekunnin ajan, näyttö siirtyy
graafiseen tilaan, jossa näkyy käyrädiagrammeja. Erilaisia näyttöjä voi tuoda näkyviin aktiivisena
olevien graafisten painikkeiden avulla.
Graafisten painikkeiden käyttäminen
Kaksi suurta nuolipainiketta siirtävät kohdistinta käyrällä. Kohdistimen/käyrän
leikkauspisteessä olevat tiedot näkyvät kaavion alapuolella.
Vastaavien akselien asteikkoa voi muuttaa X- ja Y-painikkeilla:
Akselin asteikko
X-akseli (aika-akseli): 12 h, 24 h, 48 h, 7 pv, 28 pv
Y-akseli (mittausarvon akseli prosentteina): kohdistimen/käyrän leikkauspisteen mukaan
5 %, 10 %, 50 %, 100 % tämän leikkauspisteen ympärillä
Huomautus: 100 % = virran lähtöliitännän mittausalue,
valikkokohta [CUR.RANGE 0..]
1 Graafiset painikkeet 2 Käyrädiagrammi
3 Nuolipainikkeet 4 Kohdistin
5 Tietojen leikkauspiste
6 X-painike/X-akseli
7 Y-painike/Y-akseli
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.10
19.5 mg/l NH
-N
100%
20
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
Messung 14:01:20
04.11.12
mg/l
4,9
AMTAX inter 2
NH -N
Messort
13:59
4
4
SETTINGS
(ASETUKSET)
Kaikkien laiteparametrien, kuten mittausalueen, korjauskertoimen, virran lähtöliitännän, päiväyksen ja ajan, asetukset
SIGNALS (SIGNAALIT) Laitteen mittaustiedot
HUOLTO Kunnossapito ja huoltotyöt
TILA Virheen kuvaus ja kuittaus
