Dansk 49
Softwarens menusystem
Menuoversigt for AMTAX inter 2
Menuoversigt
Strømudgange
Hvis du vil videresende målingsværdier, er der to
tilgængelige strømudgange for brugeren (strømudgang 1 til
målingsværdien med versionen med en kanal, strømudgang 1 og
strømudgang 2 til målingsværdier med versionen med to kanaler).
Målingsværdien overføres proportionalt via styrken på et analogt
strømsignal mellem 0 og 20 mA eller 4 og 20 mA.
Grafikfunktioner
Når du trykker på en af de fire grafiske taster i tre sekunder, skifter displayet til grafisk tilstand
med kurvediagrammet. Med de grafiske taster, som nu er aktive, kan der åbnes en hel række af
forskellige visninger på displayet.
Betjening af grafiske taster
De to store piletaster nedenunder flytter markøren på kurven. Dataene for krydspunktet for
markøren/kurven findes under det viste diagram.
Med X- og Y-tasterne kan skalaen for de tilsvarende akser ændres:
Skala for akser
X-akse (tidsakse): 12 t, 24 t, 48 t, 7 dage, 28 dage
Y-akse (akse for målte værdi i %): afhængigt af markøren/kurvens krydspunkt
5 %, 10 %, 50 %, 100 % omkring dette krydspunkt
Bemærk: 100 % = indstil målingsinterval for strømudgangen,
menupunkt [CUR.RANGE 0..] (AKT. INTERVAL 0..)

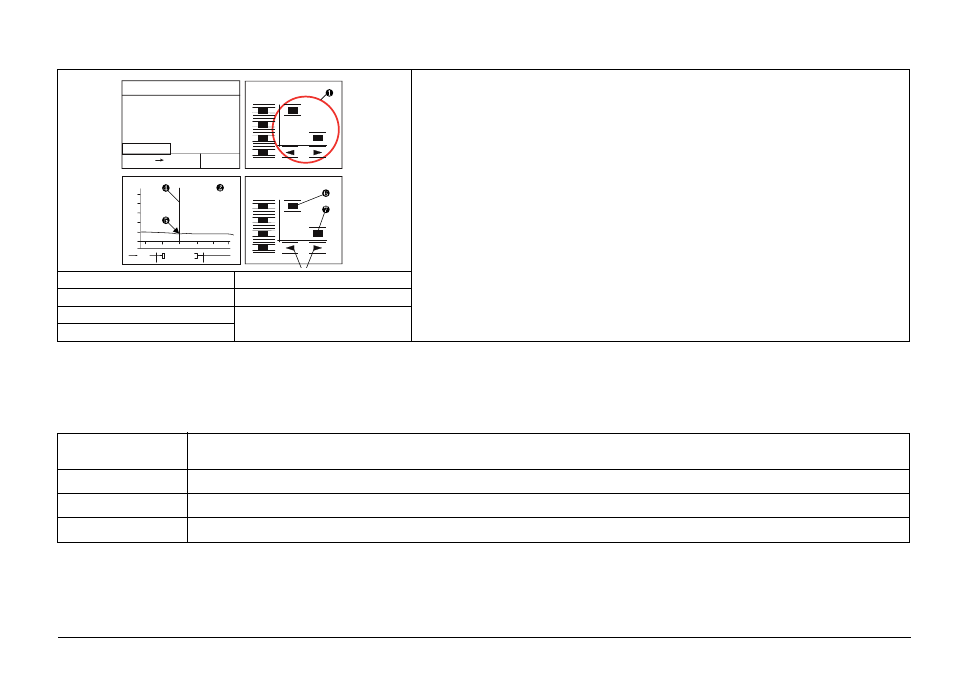

1 Grafiske taster 2 Kurvediagram
3 Piletaster 4 Markør
5 Datas krydspunkt
6 X-tast/X-akse
7 Y-tast/Y-akse
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.10
19.5 mg/l NH
-N
100%
20
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
Messung 14:01:20
04.11.12
mg/l
4,9
AMTAX inter 2
NH -N
Messort
13:59
4
4
SETTINGS
(INDSTILLINGER)
Indstilling af alle enhedsparametre, herunder målingsinterval, korrektionsfaktor, strømudgang, dato, klokkeslæt osv.
SIGNALS (SIGNALER) Enhedens interne målingsdata
SERVICE (SERVICE) Vedligeholdelse og reparationsarbejde
STATUS (STATUS) Fejlbeskrivelse og godkendelse
