软件菜单系统
AMTAX inter 2 菜单概述
菜单概述
电流输出
为了得出测量值，用户可使用两个 电流输出 （电流输出 1 适用于单通道
模式 下的测量值，电流输出 1 和电流输出 2 适用于双通道模式下的 测量
值）。
测量值通过 0 和 20 mA 之间或 4 和 20 mA 之间的模拟电流信号强度适当
地传输。

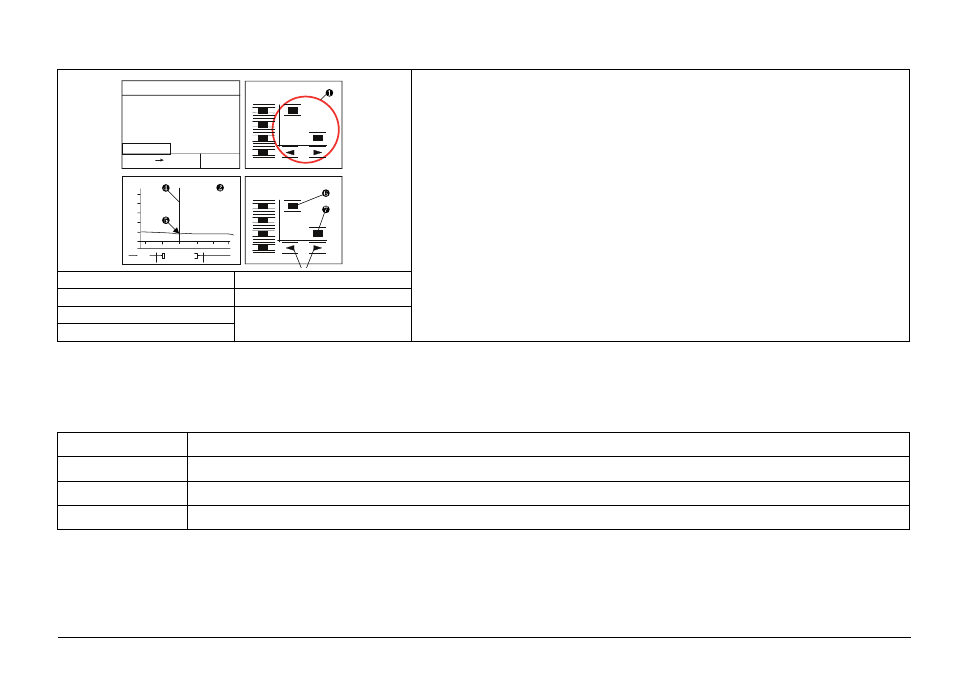

图形功能
当您按某个图形键 3 秒钟时，显示屏幕会从图形模式转为曲线图。通过激活图形键，一系列不同显
示内容会显示在屏幕上。
使用图形键
下方的 2 个大箭头键可移动曲线上的光标。光标 / 曲线的交点处数据可在图表下找到。
利用 X 和 Y 键，可更改相应轴的刻度：
轴刻度
X 轴 （时间轴）：12 h、24 h、48 h、7 天、28 天
Y 轴 （以 % 表示的测量值轴）：取决于此交点周围的光标 / 曲线交点
5 %、10 %、50 %、100 %
注意：100 % = 设置的电流输出的测量范围，
菜单选项 [ 电流范围 0..]
1 图形键 2 曲线图
3 箭头键 4 光标
5 数据交点
6 X 键 /X 轴
7 Y 键 /Y 轴
100
20
40
80
60
12 00 8 00 4 00 6 00 10 00 14 00
8:00 14.10
19.5 mg/l NH
-N
100%
20
Y
F1 Y
X
F4
F3
F2
Z O O
M
Menue Grafik
F1 Y
X
F4
F3
F2
Z O
O M
Menue Grafik
Messung 14:01:20
04.11.12
mg/l
4,9
AMTAX inter 2
NH -N
Messort
13:59
4
4
SETTINGS （设置） 所有设备的参数设置：包括测量范围、校正因子、电流输出、日期、时间等。
SIGNALS （信号） 内部设备的测量数据
SERVICE （服务） 维护和修理工作
STATUS （状态） 错误描述和确认
