Italiano 234
Sistema di menu del software
Panoramica dei menu di AMTAX inter 2
Panoramica dei menu
Uscite di corrente
Per inviare i valori della misura sono presenti due uscite di corrente.
L'uscita di corrente 1 per il valore della misura con la versione a un
canale e l'uscita di corrente 1 e l'uscita di corrente 2 per i valori della
misura con la versione a due canali.
Il valore della misura viene trasferito proporzionalmente tramite la forza
di un segnale di corrente analogico tra 0 e 20 mA o 4 e 20 mA.

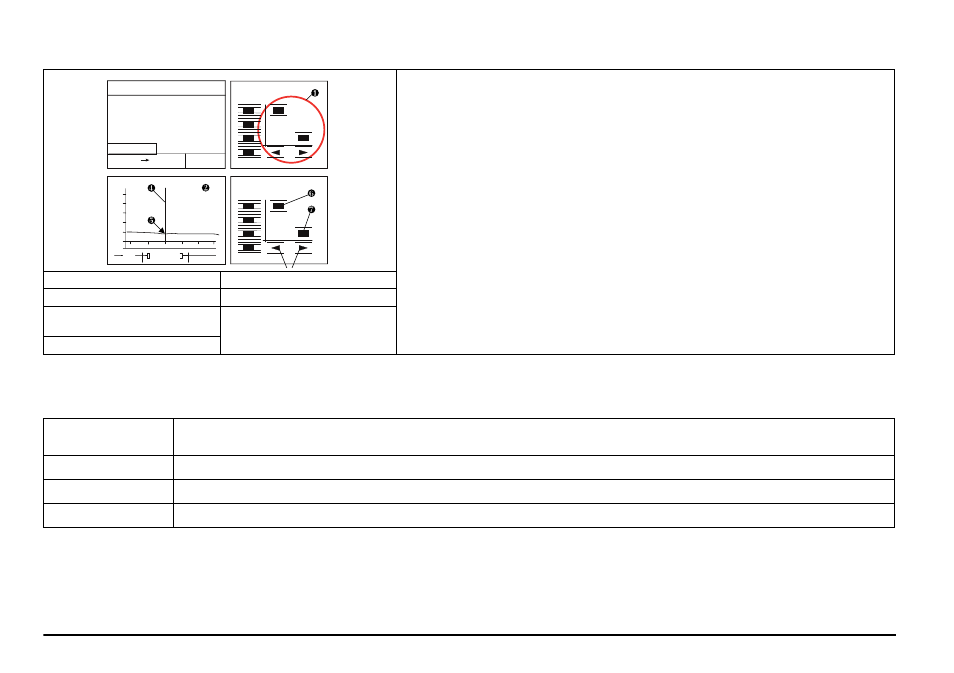

Funzioni grafiche
Premendo uno dei quattro tasti grafici per tre secondi, il display passa alla modalità gafica con il
diagramma a curva. Tramite i tasti grafici, adesso attivi, è possibile visualizzare una serie com-
pleta di nuove schermate.
Utilizzo dei tasti grafici
I due grandi tasti freccia visualizzati in basso consentono di spostare il cursore sulla curva. I dati
del punto di intersezione cursore/curva possono essere visualizzati al di sotto del diagramma.
Con i tasti X e Y è possibile modificare la scala degli assi corrispondenti:
Scala degli assi
Asse X (asse temporale): 12 ore, 24 ore, 48 ore, 7 giorni, 28 giorni
Asse Y (asse del valore della misura in %): dipende dal punto di intersezione cursore/curva
5 %, 10 %, 50 %, 100 % attorno al punto di intersezione.
Nota: 100 % indica l'intervallo di misura impostato per l'uscita corrente,
voce del menu [CUR.RANGE 0..] (Intervallo corrente).
1
Tasti grafici
2
Diagramma a curva
3
Tasti freccia
4
Cursore
5
Punto di intersezione dei
dati
6
Tasto X/Asse X
7
Tasto Y/Asse Y
100
20
40
80
60
12
00
8
00
4
00
6
00
10
00
14
00
8:00 14.10
19.5 mg/l NH
-N
100%
20
Y
F1
Y
X
F4
F3
F2
Z
O
O
M
Menue
Grafik
F1
Y
X
F4
F3
F2
Z
O
O
M
Menue
Grafik
Messung
14:01:20
04.11.12
mg/l
4,9
AMTAX inter 2
NH
-N
Messort
13:59
4
4
SETTINGS
(Impostazioni)
Impostazione di tutti i parametri del dispositivo, quali l'intervallo della misura, il fattore di correzione, l'uscita di corrente, la data, l'ora e
così via.
SIGNALS (Segnali)
Dati di misura interni al dispositivo.
SERVICE (Servizio)
Interventi di manutenzione e riparazione.
STATO
Descrizione e riconoscimento degli errori.
