Suomi 165
AMTAX inter 2 -mittauslaitteen mittausalue 2 mg
Tähän malliin kuuluu erilainen fotometri ja suurempi kyvetti.

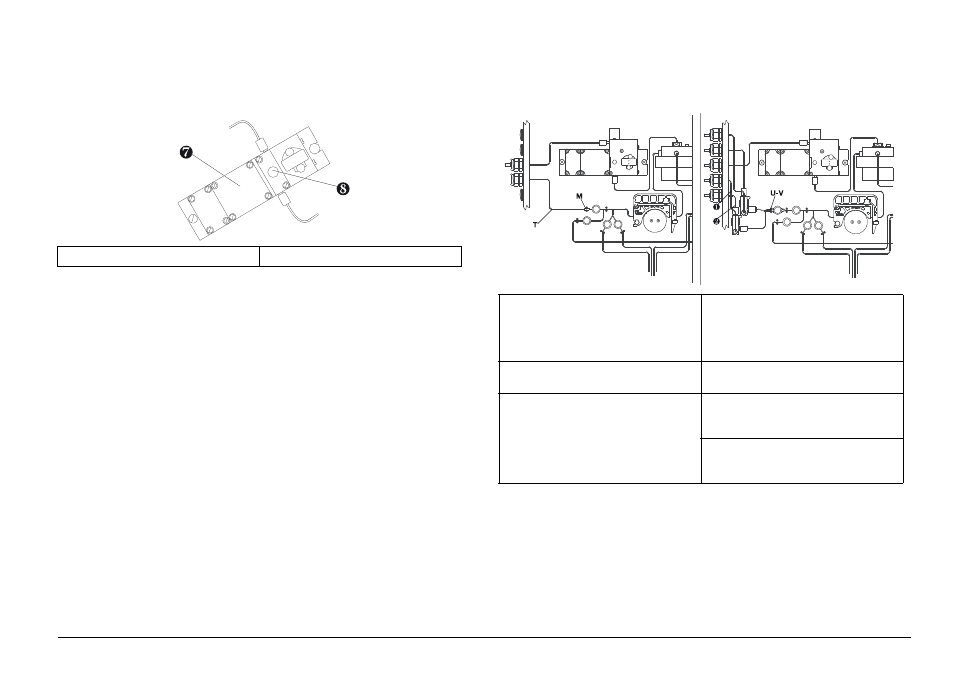

Kuva 7 Fotometri
Kuva 8 Letkukaaviot
Toiminnallinen kuvaus
Mittaussykli
Suodatettu jätevesinäyte virtaa jatkuvana virtana laitteeseen asetetun
ylivuotoastian läpi (poistettu SEDITAX 2 -laitteessa) sen alla oleviin
(nitraatin ja fosfaatin) mittauslaitteisiin. Ylivuotoastia (kaksikanavaisessa
mallissa 2 kpl) sijaitsee aivan letkun puristusventtiilien vieressä ja
syöttää laitteen analyysiosaan jatkuvasti jätevesinäytettä.
7 Fotometri 8 Kyvetti
Letkukaavio
SEDITAX 2 -mittauslaitteen käyttö
Letkukaavio
Kaksikanavainen käyttö
Letkusarja LZV277
Letkut ovat kuten yksikanavaisen
käytön letkukaaviossa, mutta letkut
1 ja 2 on poistettu. Letkusarjat LZV277 + LZV278
Toisin kuin yksikanavaisen käytön l
etkukaaviossa, tässä on lisäksi letkut
toiseen ylivuotoastiaan ja siirtoventtiili.
T Teflon-pinnoitettu
näytteensyöttöletku SEDITAX 2 1 Ylimääräinen näytteensyöttöletku
ylivuotoastiaan 2
M Holkkiputki, joka yhdistää
SEDITAX 2 -näytteensyöttöliitännän
näyteventiilin letkuun 2 Ylimääräinen näytteen ylivuotoletku
ylivuotoastiasta 2
U-V Venttiililetku (ei merkintöjä)
siirtoventtiiliin näytteelle 1 (edessä) /
näytteelle 2 (takana)
