Français 195
AMTAX inter 2 Plage de mesure 2 mg
Ce modèle est équipé d'un autre photomètre et d'une cuvette plus
grande.

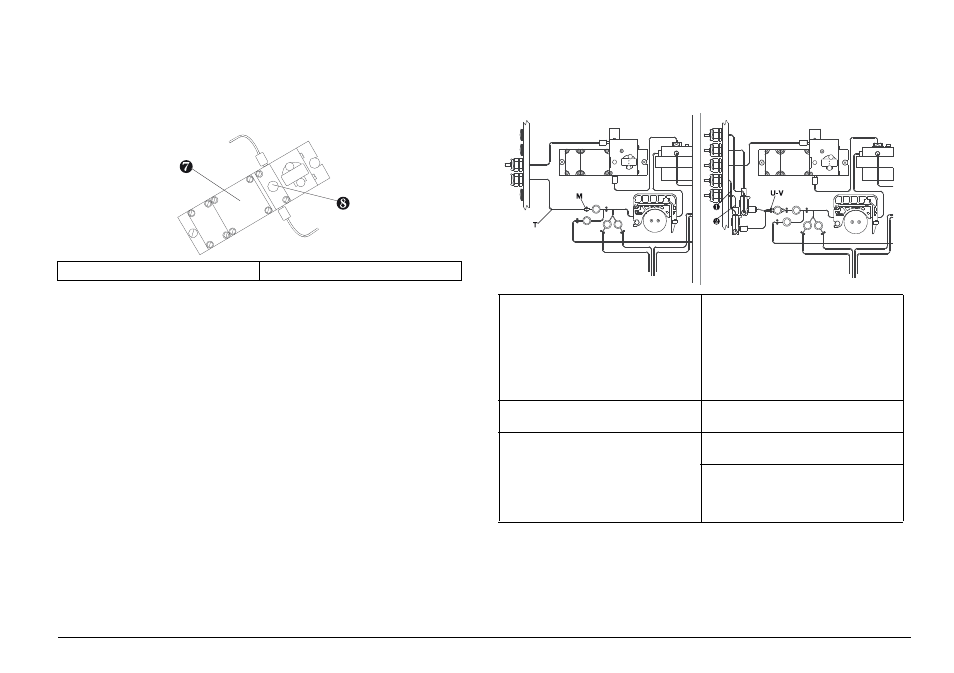

Figure 7 Photomètre
Figure 8 Schéma de connexions
Description fonctionnelle
Cycle de mesure
Un échantillon d'eau usée filtrée entre en continu dans le bac de
récupération (absent en mode d'exploitation SEDITAX 2) placé à
7 Photomètre 8 Cuvette
Schéma de connexions pour
exploitation sur SEDITAX 2
Schéma de connexions pour
exploitation 2 voies
Lot de flexibles annuel LZV 277
Ces flexibles sont identiques à ceux
de l'exploitation 1 voie, à l'exception
des flexibles 1 et 2 (non mentionnés) Lots de flexibles annuels LZV 277 + LZV
278
Outre le schéma de connexions pour
l'exploitation 1 voie, le schéma indique
également les flexibles pour le second
bac de récupération et une soupape
de commutation.
T Conduite d'arrivée échantillon Téflon
SEDITAX 2 1 Seconde arrivée échantillon pour
bac de récupération 2
M Flexible à manchon, relie l'arrivée
échantillon SEDITAX 2 au flexible de
soupape échantillon 2 Second trop-plein échantillon du bac
de récupération 2
U–V Flexible de soupape sans repère
pour la soupape de commutation 1
(flexible avant)/échantillon 2 (flexible
arrière)
