24
Installationetcâblage
Type 8011
Avec vanne de régulation Conduite avec 2 coudes
de 90° en 3 dimensions
Conduite avec
2 coudes de 90°
Conduite avec 1 coude de 90°
ou 1 élément en Té
Avec élargisseur de
conduite
Avec rétrécisseur de
conduite
50 x DN 5 x DN 40 x DN 5 x DN
25 x DN 5 x DN 20 x DN 5 x DN
18 x DN 5 x DN 15 x DN 5 x DN

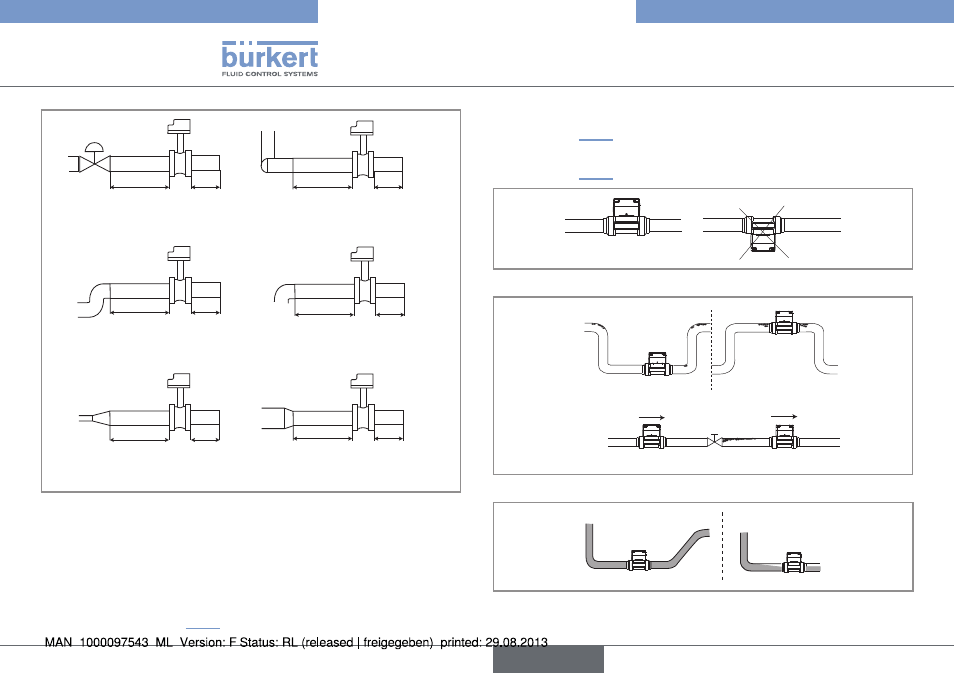

Fig. 4 : Distances amont et aval en fonction de la conception des
conduites.
→
Utiliser si nécessaire un tranquiliseur de circulation pour amé-
liorer la précision des mesures.
→
Installer l'appareil de sorte que l'axe de l‘ailette soit horizontal.
→
Sur une canalisation horizontale, installer l'appareil de sorte que
l‘ailette soit en bas (Fig. 5).
→
Eviter la formation de bulles d‘air dans la conduite, au niveau de
l’appareil (Fig. 6).
→
Veiller à ce que la conduite soit toujours remplie au niveau de
l’appareil (Fig. 7).
Fig. 5 : Ailette en bas sur une canalisation horizontale
Correct
Correct
Incorrect
Incorrect
Sens de circulation
du fluide
Fig. 6 : Bulles d’air dans la canalisation
Correct Incorrect
