19
TechnischeDaten
Typ 8011
Max. Flüssigkeits-
temperatur Fitting aus Edelstahl, Messing, PVDF:
a) 100 °C bei Umgebungstemperatur ≤ +45 °C
b) 90 °C bei Umgebungstemperatur zwischen
45 °C und 60 °C
Fitting aus PP: 80 °C
Fitting aus PVC: 60 °C
Min. Flüssigkeit-
stemperatur Fitting aus Edelstahl, Messing: -15 °C
Fitting aus PP oder PVC: +5 °C
Fitting aus PVDF: -15 °C
Flüssigkeitsdruck hängt vom Fittingwerkstoff ab; Siehe Druck-
Temperatur-Kurven im Kap. 7.1
Viskosität der
Flüssigkeit max. 300 cSt
Gehalt an
Feststoffen max. 1 %
Messbereich 0,3 m/s bis 10 m/s (je nach Fitting)
Messgenauigkeit ≤ ± (0,5 % vom Messbereichsendwert
(10 m/s) + 2,5 % vom Messwert), mit
Standard-K-Faktor
Linearität ≤ ±0.5 % vom Messbereichsendwert (10
m/s)
Wiederholbarkeit 0,4 % vom Messwert
Messelement magnetischer Sensor
Flüssigkeitsgeschwindigkeit [m/s]
Typische Bürkert
Kurve
Mit Standard-
K-Faktor (ohne
Kalibrierung vor
Ort)
Max. Fehler [%]
1 9 2 3 4 5 6 7 8 10
2
4
6
8
10
-2
-4
-6
-8
-10
Diese Werte wurden unter den folgenden Referenzbedingungen bestimmt:
Flüssigkeit = Wasser, Temperaturen der Flüssigkeit und Umgebung = 20 °C, Min-
destein- und -auslaufstrecken eingehalten, passende Rohrdurchmesser.

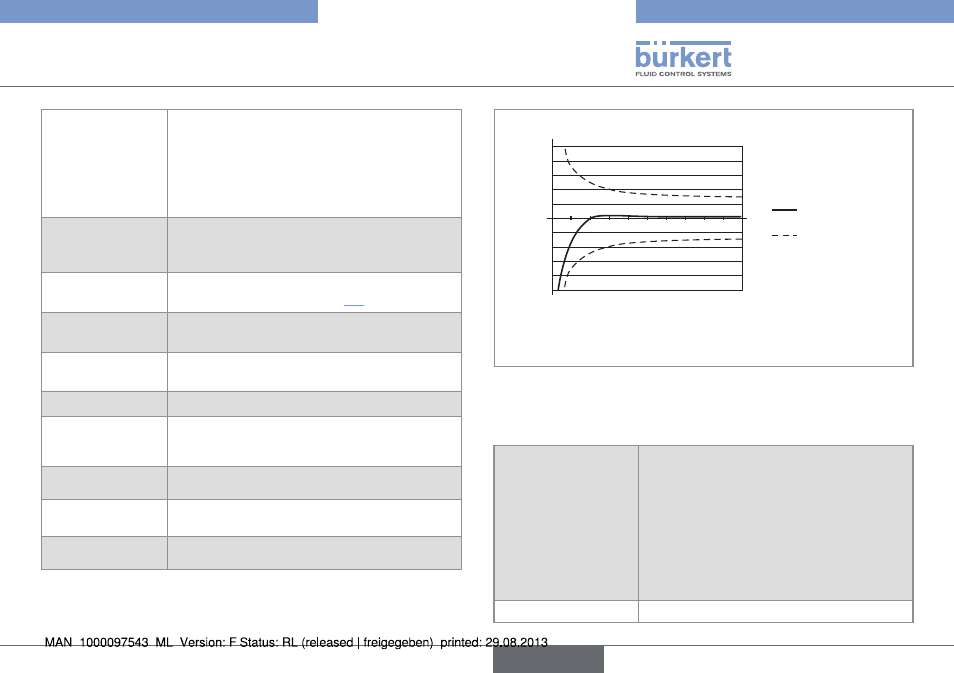

Bild 2: Messgenauigkeit.
6.3.3. elektrische Daten
Betriebsspannung
• Version mit 1
Pulsausgang
• Version mit 2
Pulsausgängen
• 4,5-24 V DC, gefiltert und geregelt
• 4,5-36 V DC, gefiltert und geregelt,
wenn nur der NPN-Ausgang ange-
schlossen ist;
6-36 V DC, gefiltert und geregelt, wenn
der PNP-Ausgang angeschlossen ist;
Stromaufnahme max. 5 mA (ohne Last)
deutsch
