12
Caractéristiquestechniques
Type 8011
Câble
35
68
40
46
60
50
L = 1 m

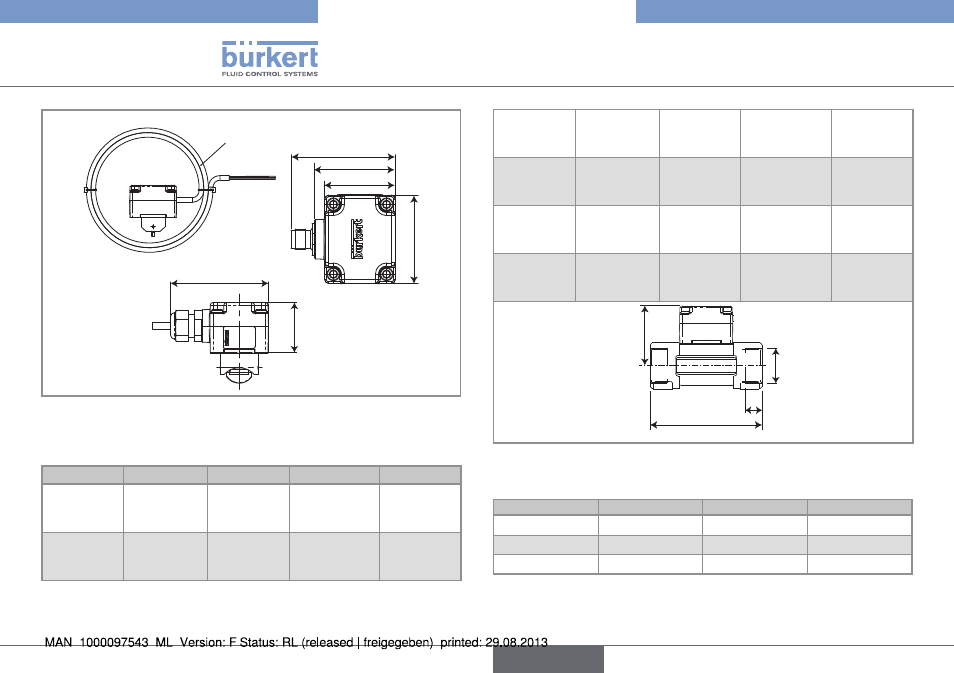

Fig. 1 : Dimensions du module SE11
Tab. 1: Dimensions du 8011 avec embouts taraudés G, Rc, NPT,
en acier inoxydable ou laiton
dn [mm] p [mm] a [mm] d [pouce] l [mm]
15 57.5 84.0 G 1/2
NPT 1/2
Rc 1/2
16.0
17.0
15.0
20 55.0 94.0 G 3/4
NPT 3/4
Rc 3/4
17.0
18.3
16.3
25 55.2 104.0 G 1
NPT 1
Rc 1
23.5
18.0
18.0
32 58.8 119.0 G 1 3/4
NPT 1 3/4
Rc 1 3/4
23.5
21.0
21.0
40 62.6 129.0 G 1 1/2
NPT 1 1/2
Rc 1 1/2
23.5
20.0
19.0
50 68.7 148.5 G 2
NPT 2
Rc 2
27.5
24.0
24.0
A
L
D
P
Tab. 2: Dimensions du 8011 avec embouts filetés selon
SMS 1145, en acier inoxydable
dn [mm] p [mm] a [mm] d [pouce]
25 55.0 130 Rd40 x 1/6"
40 58.8 164 Rd60 x 1/6"
50 62.6 173 Rd70 x 1/6"
français
