Informationsgénérales
Type 8011
Pour obtenir un débit Q, cette fréquence doit être divisée par un facteur
de proportionnalité K selon la formule suivante :
Q = f/K
Le raccordement électrique s‘effectue, selon la version, via un presse-
étoupe, câble d‘une longueur de 1 m inclus, ou une embase multibroche
M12.
L’appareil est pourvu, selon la version :
• d‘une sortie impulsion NPN
• ou de deux sorties impulsion, NPN et PNP.

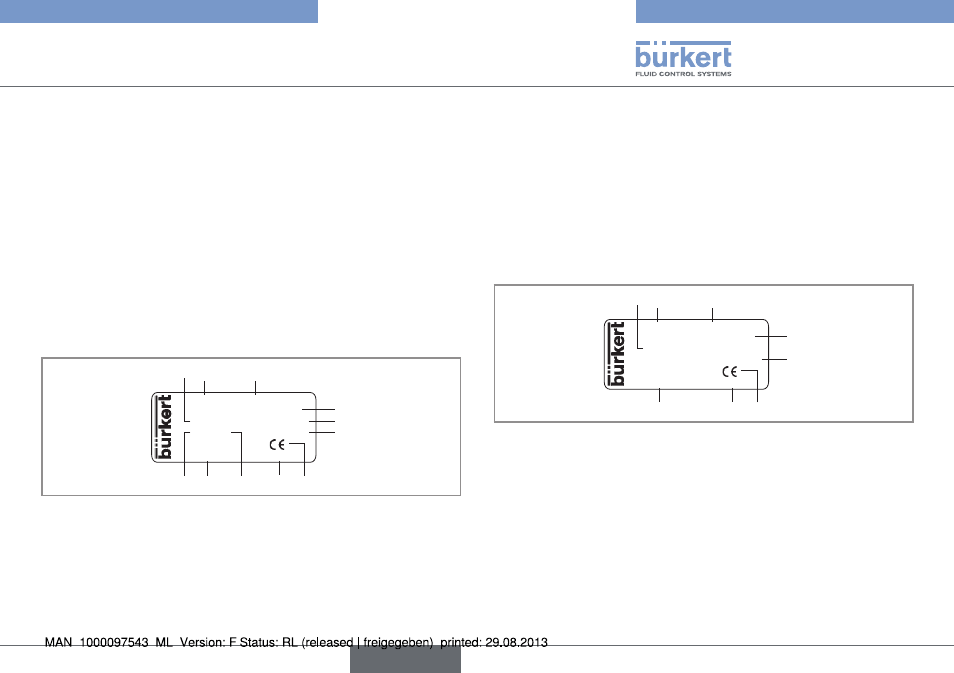

5.3. description de l‘étiquette
d'identification du 8011
FLOW:8011 HALL
NPN/PNP: 0,7A - 36VDC
6-36VDC
D63
PV FKM 0,3-10 M/S
00556249 W46MN Made in France
2
4
5
6
7 8 9 11 10
3 1
1. Tension d‘alimentation
2. Grandeur mesurée et type d’appareil
3. Type de capteur
4. Caractéristiques des sorties impulsion
5. Type de raccordement
6. Plage de débit
7. Logo de conformité
8. Code de fabrication
9. Matériau du joint en contact avec le fluide
10. Référence de commande
11. Matériau du raccord
5.4. description de l‘étiquette
d'identification du se11
FLOW:SE11 HALL
NPN/PNP: 0,7A - 36VDC
6-36VDC
0,3-10 M/S
00559453 W46MN Made in France
2
4
5
6 7 8
3 1
1. Tension d‘alimentation
2. Grandeur mesurée et type d’appareil
3. Type de capteur
4. Caractéristiques des sorties impulsion
5. Plage de débit
6. Logo de conformité
7. Code de fabrication
8. Référence de commande
