19
Caractéristiquestechniques
Type 8011
Température max.
du fluide Raccord en acier inoxydable, laiton, PVDF :
a) 100 °C si la température ambiante ≤ +45 °C
b) 90 °C si la température ambiante est com-
prise entre 45 °C et 60 °C
Raccord en PP : 80 °C
Raccord en PVC : 60 °C
Température min.
du fluide Raccord en acier inoxydable, laiton : -15 °C
Raccord en PP ou PVC : +5 °C
Raccord en PVDF : -15 °C
Pression du fluide fonction du matériau du raccord ; voir dia-
gramme température-pression au chap. 7.1
Viscosité du fluide 300 cSt max.
Taux de particules
solides 1% max.
Plage de mesure 0,3 m/s à 10 m/s (en fonction du raccord)
Précision de la
mesure ≤ ± (0.5 % de la Pleine Echelle (10 m/s) +
2.5% de la Valeur Mesurée),
avec facteur K standard
Linéarité ≤ ±0.5 % de la Pleine Echelle (10 m/s)
Répétabilité 0.4% de la Valeur Mesurée
Elément de
mesure capteur magnétique
Vitesse du fluide [m/s]
Courbe typique
Bürkert
Avec facteur K
standard (sans
calibrage sur
site)
Erreur max. [%]
1 9 2 3 4 5 6 7 8 10
2
4
6
8
10
-2
-4
-6
-8
-10
Ces valeurs ont été déterminées dans les conditions de référence suivantes :
fluide = eau, températures du fluide et ambiante = 20 °C, distances amont et aval
respectées, dimensions des conduites adaptées.

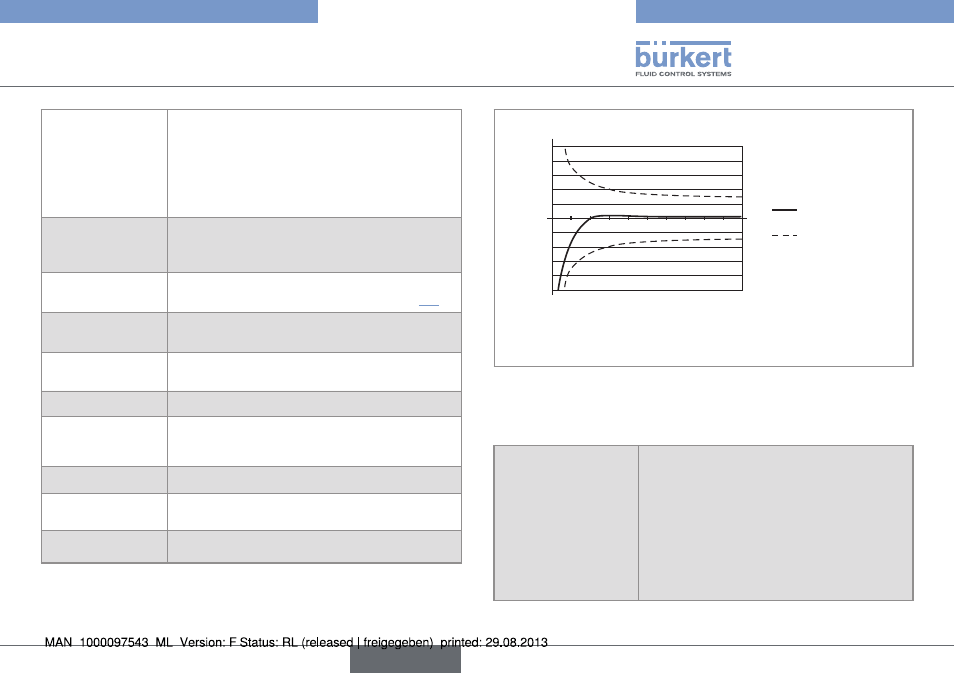

Fig. 2 : Précision de la mesure.
6.3.3. caractéristiques électriques
Alimentation
électrique
• version avec 1
sortie impulsion
• version avec 2
sorties impulsion
• 4,5-24 V DC, filtrée et régulée
• 4,5-36 V DC, filtrée et régulée, si seule
la sortie NPN est utilisée ;
6-36 V DC, filtrée et régulée, si la sortie
PNP est utilisée
français
