10
Informationsgénérales
Type 8011
5.5. références de commande des versions de base du module se11
Le raccord S012 n'est pas disponible seul.
Le raccord S012 en DN15 et DN20 existe en 2 versions, ayant des facteurs K différents.

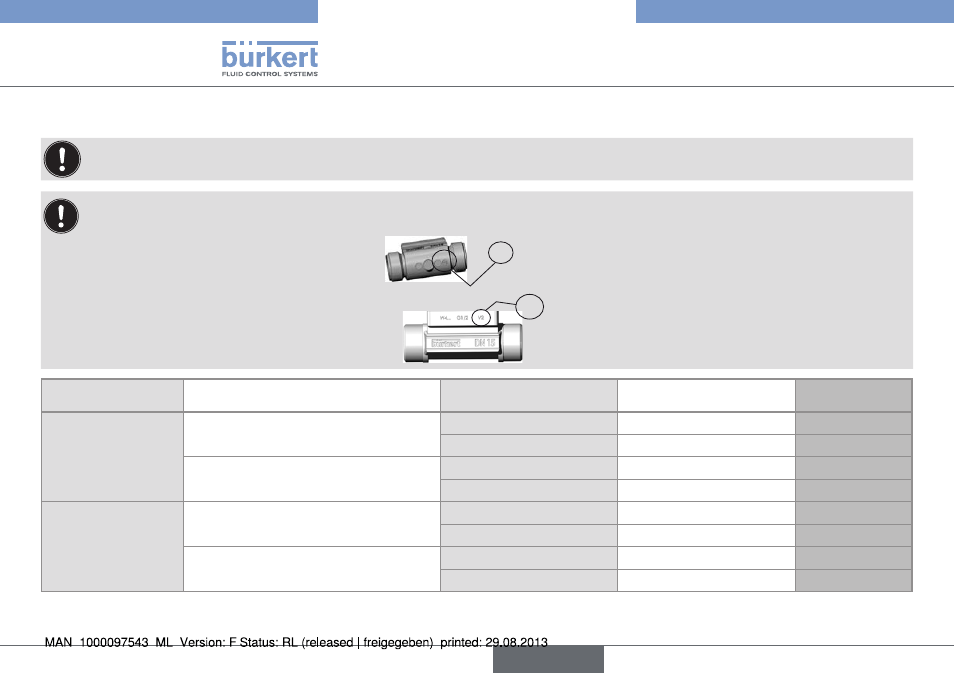

Seule la version 2, identifiée par le marquage "v2", est disponible à partir de mars 2012. Le marquage "v2" se trouve :
• sous le raccord DN15 ou DN20 en plastique :
V2
• sur le côté du raccord DN15 ou DN20 en métal :
V2
raccord connexion électrique tension d'alimentation sorties
référence de
commande
DN6, DN8, DN15 v2
et DN20 v2
Embase M12 mâle, 5 points
4,5 - 24 V DC Impulsion, NPN 559440
6 - 36 V DC Impulsion, NPN + PNP 559441
Presse-étoupe, câble de 1 m inclus
4,5 - 24 V DC Impulsion, NPN 559442
6 - 36 V DC Impulsion, NPN + PNP 559443
DN15 à DN65
(sauf DN15 v2 et
DN20 v2)
Embase M12 mâle, 5 points
4,5 - 24 V DC Impulsion, NPN 559444
6 - 36 V DC Impulsion, NPN + PNP 559445
Presse-étoupe, câble de 1 m inclus
4,5 - 24 V DC Impulsion, NPN 559446
6 - 36 V DC Impulsion, NPN + PNP 559447
français
