23
InstallationundVerkabelung
Typ 8011
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
-20 0 +20 +40 +60 +80 +100 +120
PVDF (PN10)
PP (PN10)
T ( ° C)
P (bar)
PVC + PP
A
PVDF
PVC + PP
(PN10)
Flüssigkeitstemperatur
Metall (PN16)
Flüssigkeitsdruck
A: Einsatzbereich des kompletten Gerätes

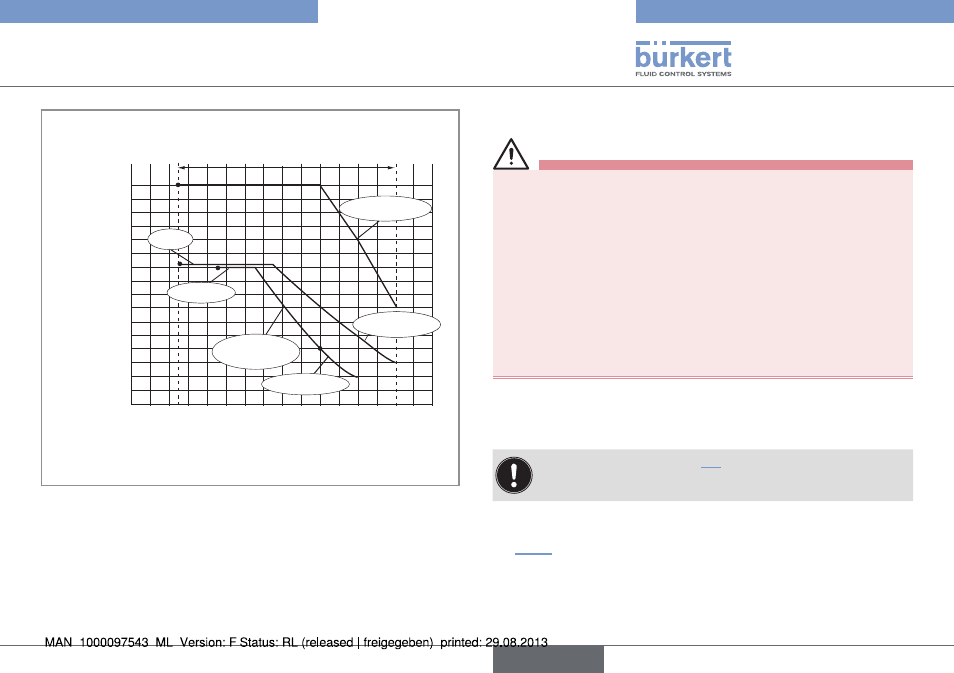

Bild 3: Druck-Temperatur-Abhängigkeitskurven der Flüssigkeit
7.2. Fluidischer anschluss
Gefahr!
gefahr durch hohen Druck in der anlage!
• Vor dem Lösen der Prozessanschlüsse die Anlage druckfrei
schalten und die Flüssigkeitszirkulation stoppen.
gefahr durch hohe Flüssigkeitstemperaturen!
• Das Gerät nur mit Schutzhandschuhen anfassen.
• Vor dem Lösen der Prozessanschlüsse die Flüssigkeitszirkula-
tion stoppen und die Rohrleitung leeren.
gefahr aufgrund der art der Flüssigkeit!
• Beachten Sie die Regeln, die auf dem Gebiet der Unfallver-
hütung und der Sicherheit in Kraft sind und die sich auf die
Verwendung gefährlicher Produkte beziehen.
7.2.1. empfehlungen für die montage des
8011 in die rohrleitung
Mittels der Tabelle in Kap. 7.3 sicherstellen, dass die DN des
Fittings zum Prozess passt.
→
Das Gerät so in die Rohrleitung montieren, dass die Min-
desteinlauf- und -auslaufstrecken eingehalten werden, wie in
Bild 4 und Norm EN ISO 5167-1 dargestellt.
deutsch
