20
Caractéristiquestechniques
Type 8011
Consommation
propre max. 5 mA (sans charge)
Protection contre
l'inversion de polarité oui
Protection contre les
pics de tension oui
Protection contre les
courts-circuits oui, pour les sorties impulsion
Sortie impulsion
• version avec 1
sortie impulsion
• version avec 2
sorties impulsion,
NPN et PNP
transistor
• collecteur ouvert, 20 mA max., sortie
NPN : 0,2-24 V DC, fréquence jusqu’à
300 Hz (fréquence = facteur K x débit).
• collecteur ouvert, 700 mA max., fréquence
jusqu’à 300 Hz (fréquence = facteur K x
débit), sortie NPN : 0,2-36 V DC et sortie
PNP : tension d’alimentation
6.3.4. raccordements électriques
version type
Avec presse-étoupe câble de 1 m.
Avec embase embase M12 mâle, 5 pôles
6.3.5. facteurs K
Les facteurs K ont tous été déterminés dans les conditions de réfé-
rence suivantes :
fluide = eau, températures de l’eau et ambiante de 20 °C, distances
amont et aval minimales respectées, dimensions des conduites
adaptées.

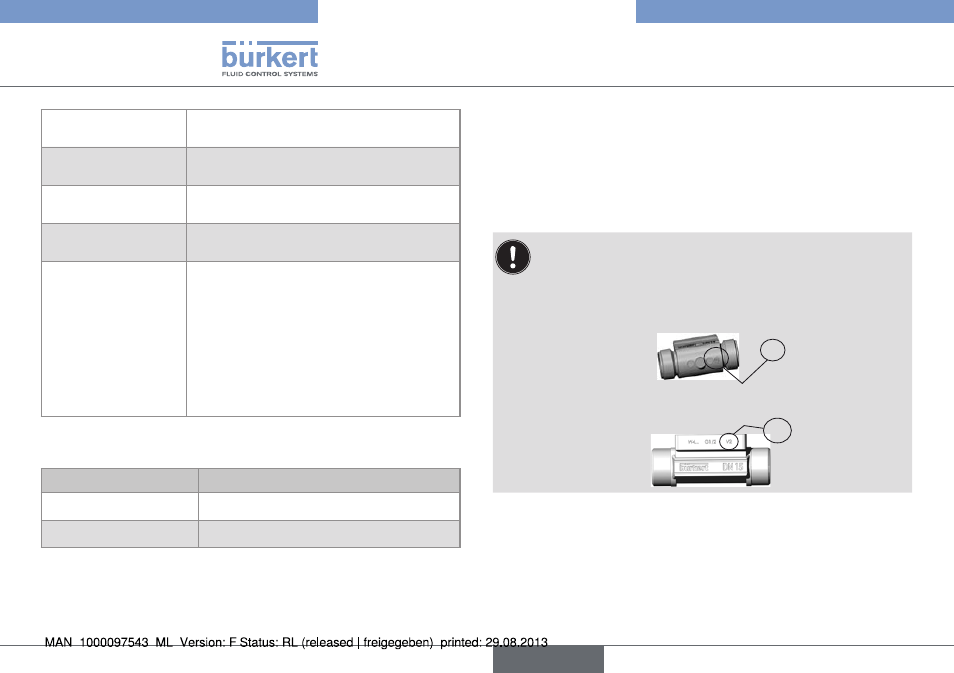

Le raccord S012 en DN15 et DN20 existe en 2 versions,
ayant des facteurs K différents.
Seule la version 2, identifiée par le marquage "v2", est dis-
ponible à partir de mars 2012. Le marquage "v2" se trouve :
• sous le raccord DN15 ou DN20 en plastique :
V2
• sur le côté du raccord DN15 ou DN20 en métal :
V2
français
