InstallationundVerkabelung
Typ 8011
6-36 V DC
+ -
(*)
1 2
3 4
5
blau
grau
weiß braun
Last
Versorgungsspannung

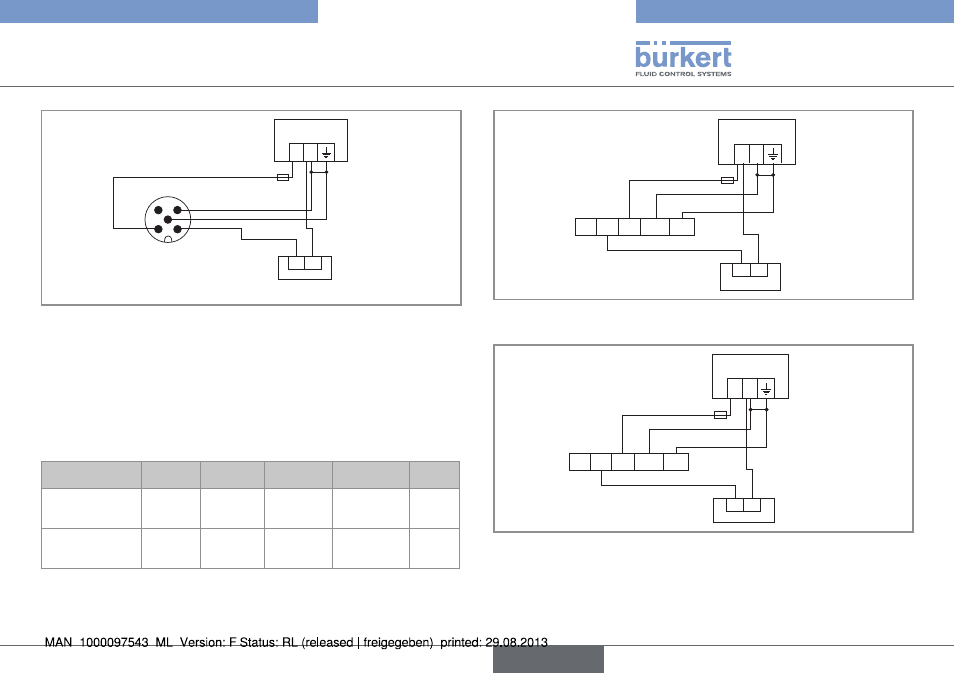

Bild 11: PNP-Anschluss des Pulsausgangs einer Ausführung mit
M12-Gerätestecker
(*)
Funktionnelle Erde; Wenn eine direkte Erdung nicht möglich ist, einen
Kondensator mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen.
7.4.3. Verkabelung der Version mit
Kabelverschraubung
Farbe des leiters
Bn
(braun)
wh (weiß) gn (grün) Ye (gelb)
gY
(grau)
Signal bei einer
Version mit 1
Pulsausgang
V+ 0 V DC
Funktionelle
Erde
Nicht belegt NPN
Signal bei einer
Version mit 2
Pulsausgängen
V+ 0 V DC
Funktionelle
Erde
PNP NPN
+ -
(*)
YE GY BN WH GN
Last
grau
braun
weiß
grün
Versorgungsspannung
4,5-24 V DC oder 6-36 V DC
Bild 12: NPN-Anschluss des Pulsausgangs einer Version mit
Kabelverschraubung
6-36 V DC
+ -
(*)
YE GY BN WH GN
Versorgungsspannung
Last
braun
grau
weiß
grün
Bild 13: PNP-Anschluss des Pulsausgangs einer Version mit
Kabelverschraubung
(*) Funktionnelle Erde; Wenn eine direkte Erdung nicht möglich ist, einen
Kondensator mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen.
