Actionneur électrique à rappel de secours intégré

Courant maxi

2,4 A

Temps de charge

14 h max

Relais de signalisation d’état de charge

24 V DC - 1 A max

Température ambiante admissible

-10 °C - +40 °C

8.3.

schéma électrique

65

F+

E-

66

17

18

17

18

Bloc de batterie

carte alimentation et

commande

F+

Couleur du fil
rouge

E-

Couleur du fil
noir

Recopie d‘etat de la

charge

Le contact est fermé lorsque
la batterie est chargée

1

2

3

1

2

3

D1

D2

Ouvrir

N

Ph

A

A

Ph

Ouvrir

KM1

N

A1

A2

N

24 V

AC/DC

B

B

100V-240V 50/60 hz

(100V-350V dc)

15V-30V 50/60 hz

(12V-48V dc)

Mode ouverture /

fermeture

KM1 - Protection

du client

Cablage client

suggere

Cablage

actionneur

Mode de sécurité totale

Bloc de sécurité

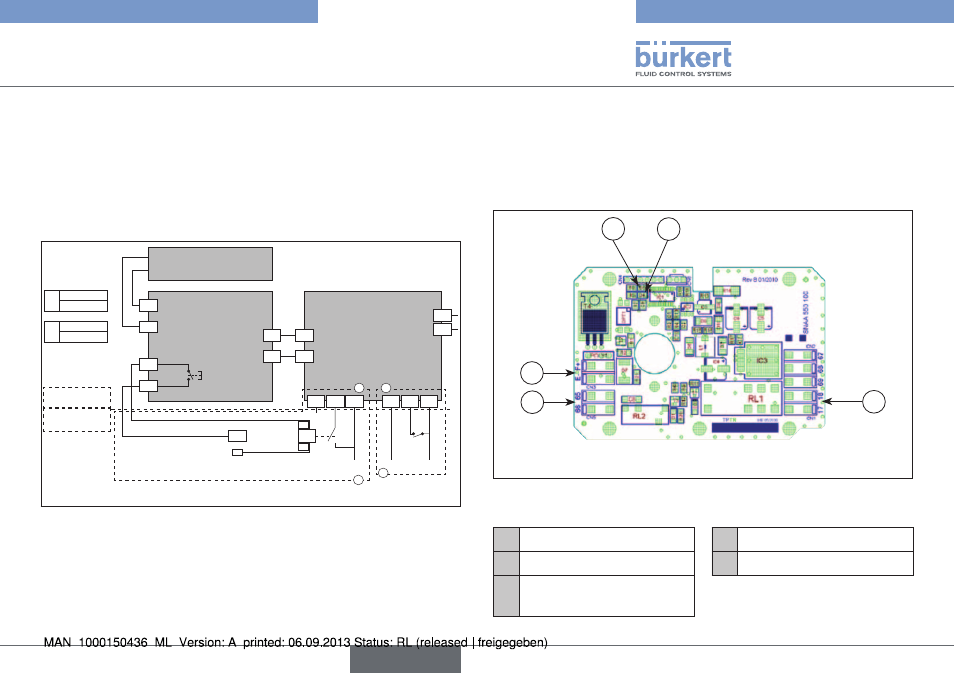

Fig. 11 : Schéma électrique

configuration a ou B
Mode standard A : Si l’actionneur est commandé par une commande
programmable, le message de retour de l’état de charge peut être
raccordé à celle-ci.

Mode B - sécurité plus élevée (en cas d’utilisation du relais de signali-
sation, bornes 65 et 66) : L’actionneur n’ouvrira la vanne que si le bloc
de sécurité est chargé.

8.4.

carte

A

D

E

B

C

Fig. 12 : Représentation : Carte

A Connexion 18 V DC

D LED verte*

B Connexion bloc batterie

E LED rouge **

C Connexion pour message

de retour (état de charge)

Type 3003

français
