Actionneur électrique à rappel de secours intégré
déterminer les positions finales
Toutes les positions sont maintenant
enregistrées.
→
Mettre la carte hors tension.
7.4.3. mode normal
affichage mode normal
G
→
Activer la carte.
La LED VERTE s'allume 3x pour indiquer que le
démarrage a été correctement effectué.
G
En mode normal, la LED VERTE s'allume lorsque
l'actionneur électrique ouvre la vanne d'arrêt.
R
La LED ROUGE s'allume lorsque l'actionneur élec-
trique ferme la vanne d'arrêt.
G R
Si aucune des deux LED n'est allumée, l'actionneur
électrique n'est pas commandé.
G R
Les LED ROUGE et VERTE s'allument lorsque
le couple de
manoeuvre est trop élevé et que
l'actionneur électrique s'arrête.
→
Changer le sens de rotation de l'actionneur
électrique ou commuter la tension OUVERT/
FERME pour redémarrer l'actionneur
électrique !
8. actionneur électriques
À rappel de secours
intégré
8.1. Bloc de sécurité pour variante à
courant de secours
Carte
Accu

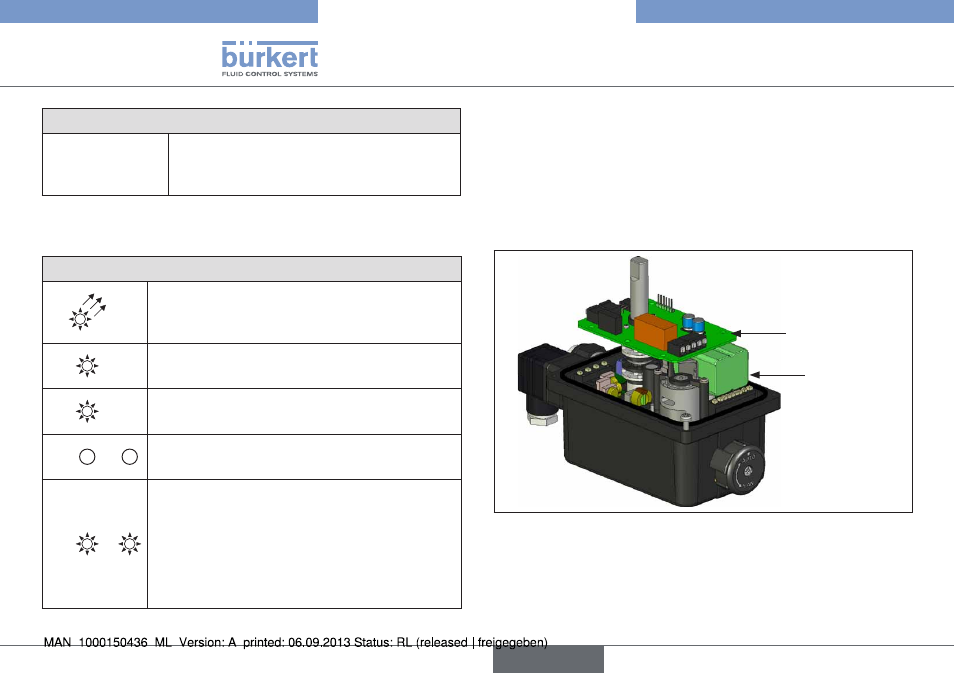

Fig. 10 : Bloc de sécurité
8.2. caractéristiques techniques
Tension 18 V DC
Courant nominal 0,8 A
Type 3003
