40
Drehantriebe mit integrierter Notrückstellung
endlagen festlegen
Alle Positionen sind nun gespeichert.
→
Karte spannungsfrei machen.
7.4.3. normalbetrieb
anzeige normalbetrieb
G
→
Karte einschalten.
Die GRÜNE LED leuchtet 3x auf, um anzuzeigen,
dass der Startvorgang korrekt ausgeführt wurde.
G
Im Normalbetrieb leuchtet die GRÜNE LED auf,
wenn der Drehantrieb das Absperrventil öffnet.
R
Die ROTE LED leuchtet auf, wenn der Drehantrieb
das Absperrventil schließt.
G R
Wenn keine der beiden LEDs leuchtet, so wird der
Antrieb nicht angesteuert.
G R
Die ROTE und die GRÜNE LED leuchten auf, wenn
das Drehmoment zu hoch ist und der Drehantrieb
stoppt.
→
Drehrichtung des Drehantriebs wechseln
oder die Spannung AUF/ZU umschalten, um
den Drehantrieb wieder zu starten!
8. DrehantrieBe mit
integrierter
nOtrücKstellung
8.1. sicherheitsblock für
notstromvariante
Platine
Akku

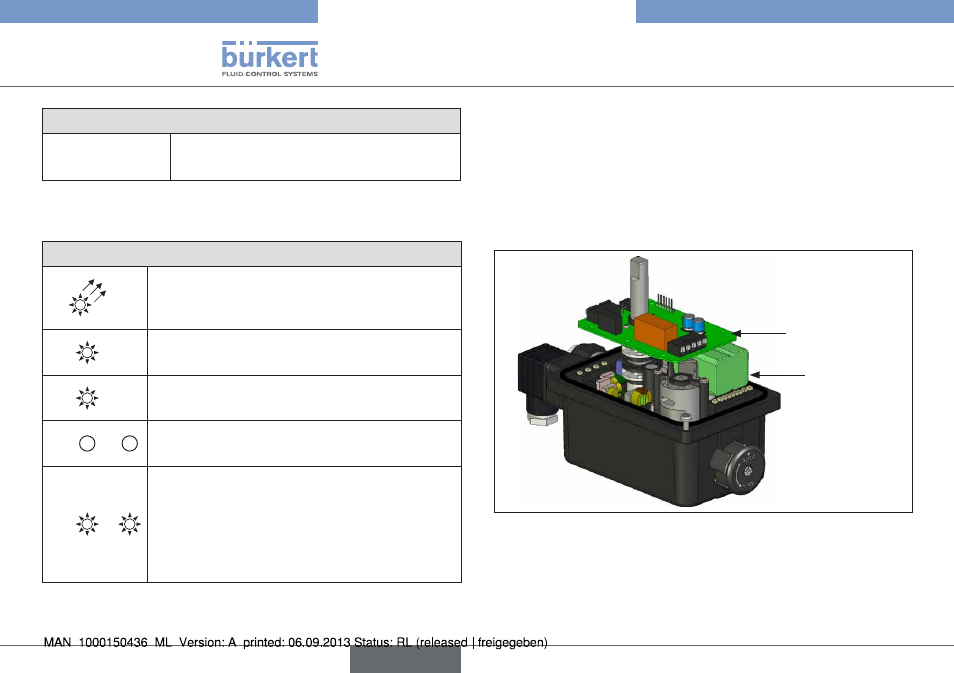

Bild 10: Sicherheitsblock für Notstromvariante
8.2. technische Daten
Spannung 18 V DC
Nennstrom 0,8 A
Typ 3003
deutsch
