59
Montage
7.4. carte pour actionneur avec
entrée de signal normalisé
A
D
F
E
B
G
C
M
I
K
L
H J
N

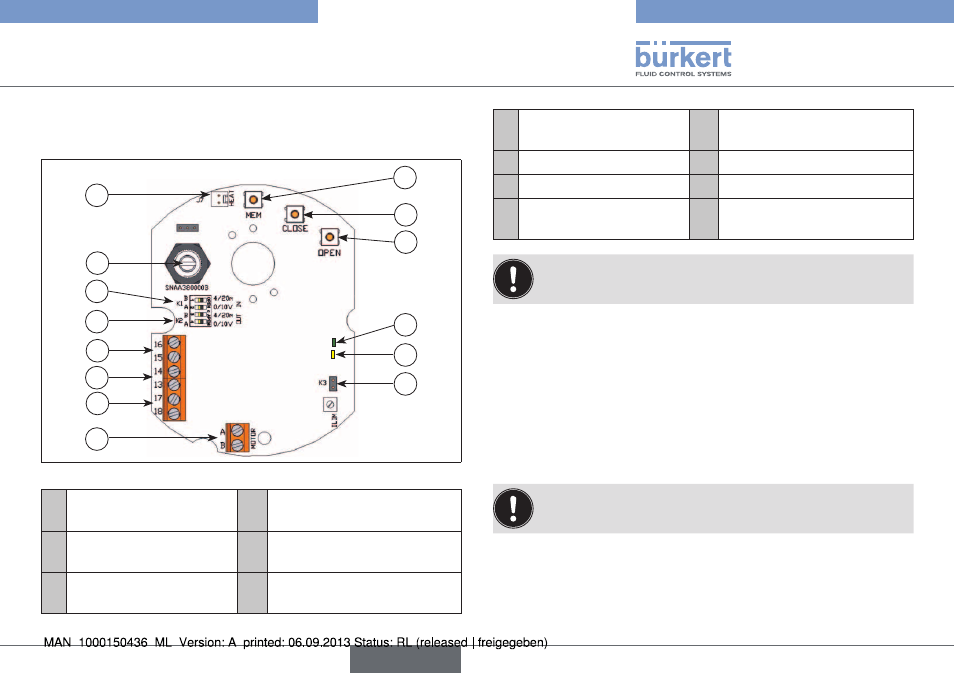

Fig. 6 : Carte
A Alimentation en tension
24 V AC/DC
H Cavalier K2
B Bornes de raccordement
du signal d’entrée
I Cavalier K3
C Bornes de raccordement
du recopie
J LED verte et rouge
D Bouton-poussoir MEM K LED jaune : affichage de
l’alimentation électrique
E Bouton-poussoir CLOSE L Potentiomètre
F Bouton-poussoir OPEN M Raccordement moteur
G Cavalier K1 N Raccordement résistance
anti-condensation
Il convient d’utiliser des câbles blindés pour éviter les per-
turbations électromagnétiques.
étapes :
→
Desserrez le presse-étoupe et introduisez le câble.
→
Câblez signal de commande entre les bornes 15 et 16. La polarité
de la borne 15 est négative (-) et celle de la borne 16 positive (+).
→
Câblez la recopie entre les bornes 13 et 14. La polarité de la
borne 13 est positive (+) et celle de la borne 14 négative (-).
→
Fixez de nouveau le presse-étoupe.
Si la tension de raccordement est comprise entre 100 et
240 V, il faut prévoir un fusible dans l’arrivée de courant.
Type 3003
français
