90 - 8624-2 Standard
français
5.2 Changement de direction de l'entrée des câbles
➔ Desserrez les 4 vis sur la face avant du
régulateur de pression d’écoulement et
retirez délicatement le couvercle.
➔ Retirez la vis de fixation sur la vanne et
enlevez le croisillon en matière
plastique.
➔ Retirez la platine du cube.
➔ Sortez le cube par le bas et réinstallez-
le dans la direction désirée.
➔ Placez la platine sur le cube (les fiches
doivent s’insérer dans les guides).
➔ Placez le croisillon en matière plastique
et introduisez les vis à travers le cube.
➔ Reliez le régulateur de pression
d’écoulement à la vanne proportionnelle
(voir 5.1).

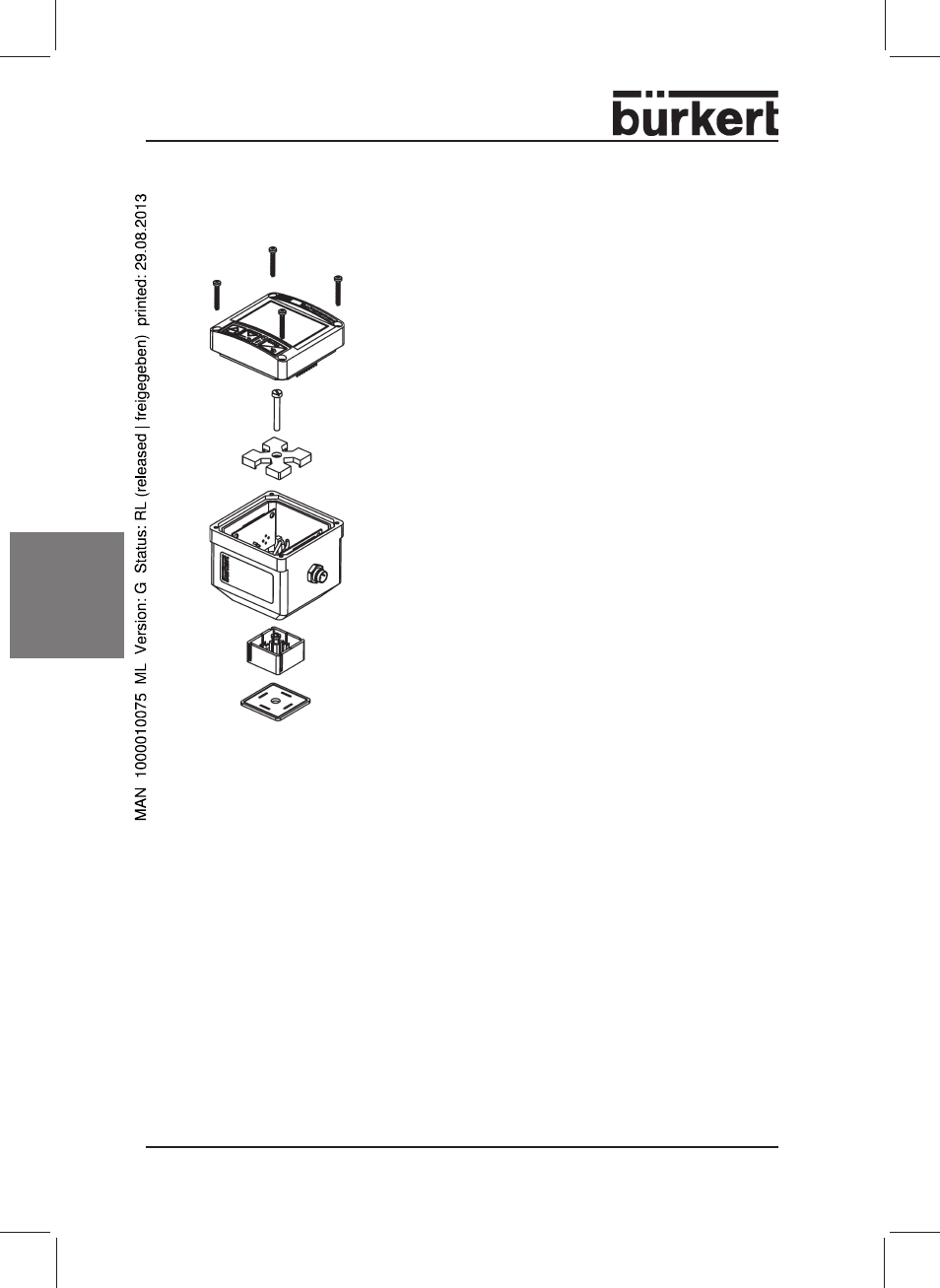

Figure: Changement de direction de l'entrée du câble
