98 - 8624-2 Standard
français
Î Après le passage dans le mode
manuel, la valeur réelle est affichée.
Mode manuel activé
Affichage de la valeur réelle
Affichage du taux d'impulsion de la vanne

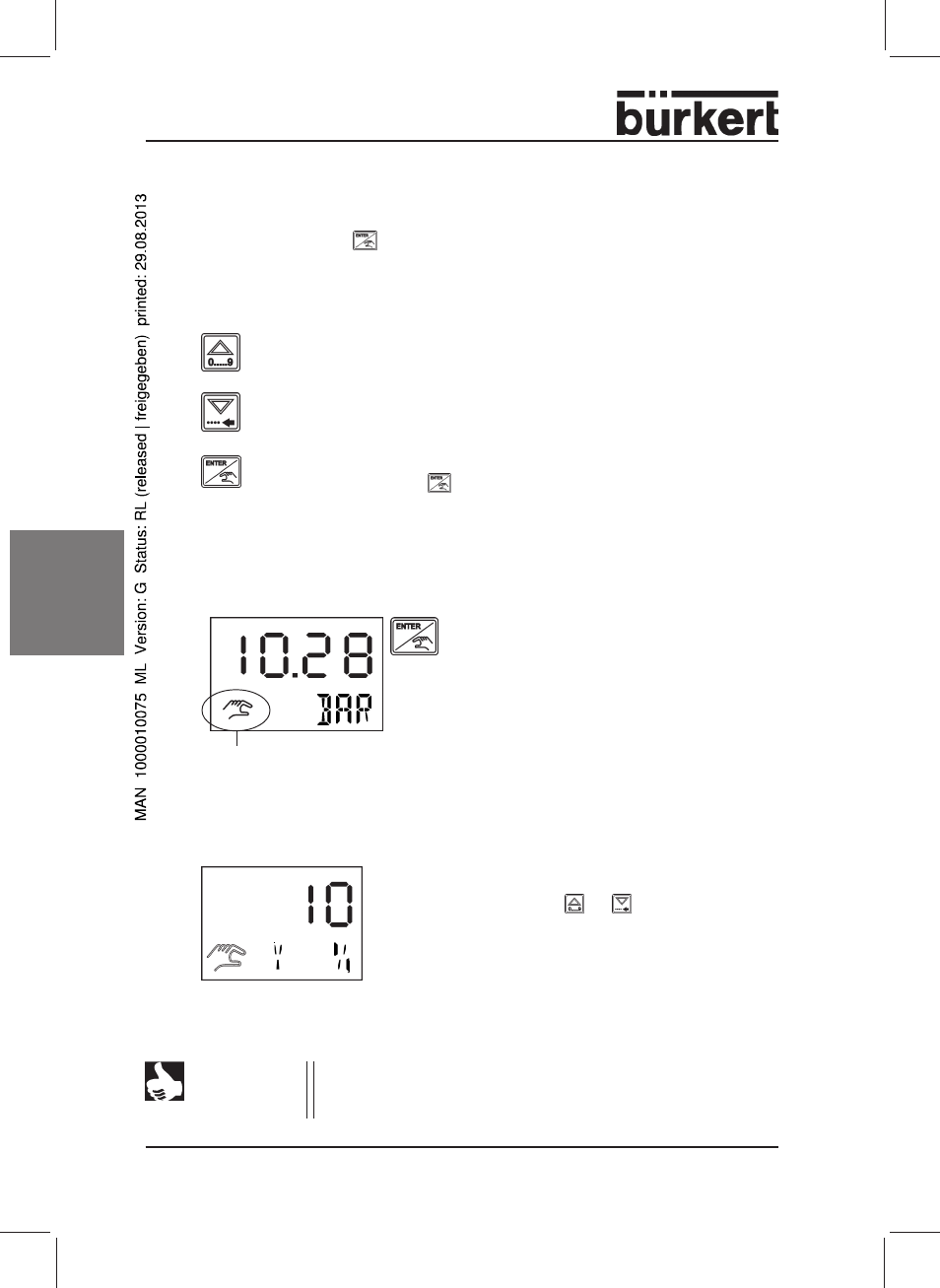

Figure: Affichage après passage dans le mode manuel
L’affichage 0% correspond au taux d’impulsion minimum du signal
PWM réglé dans le menu VALV; 100 % correspond à un taux
d’impulsion de 100% REMARQUE
Affichage dans le mode manuel
Dès que vous modifiez la variable de réglage en
pressant la touche
ou , l'affichage passe
automatiquement à la valeur actuelle.
6.5 Mode manuel
Î Avec cette touche, vous pouvez augmenter le taux d’impulsion de
la vanne proportionnelle. En d’autres termes, la vanne proportion-
nelle s’ouvre jusqu’à 100% max.
Î Avec cette touche, vous pouvez diminuer le taux d’impulsion de la
vanne proportionnelle.
Î Pressez la touche dans le mode manuel. Dès que vous la
relâchez, vous retrouvez le mode standard
A partir du mode standard, le mode manuel peut être activé en pressant
brièvement la touche
.
Dans ce mode, aucune régulation n’est assurée, mais la variable de réglage
calculée en dernier est conservée. Les touches fléchées permettent de varier la
variable de réglage vers le haut ou le bas.
Figure: Affichage du taux d'impulsion de la vanne
