86 - 8624-2 Standard
français
3 CHAMP D'APPLICATION
Le régulateur compact de pression d’écoulement type 8624-2 est uniquement
capable de régler la pression de fluides en circulation. Par conséquent, le
circuit doit comprendre un consommateur.
Il n’est pas possible de régler la pression des fluides statiques.
Exemple: Pression d'écoulement pour brûleur à gaz
3.1 Régulation à pression d'écoulement constante

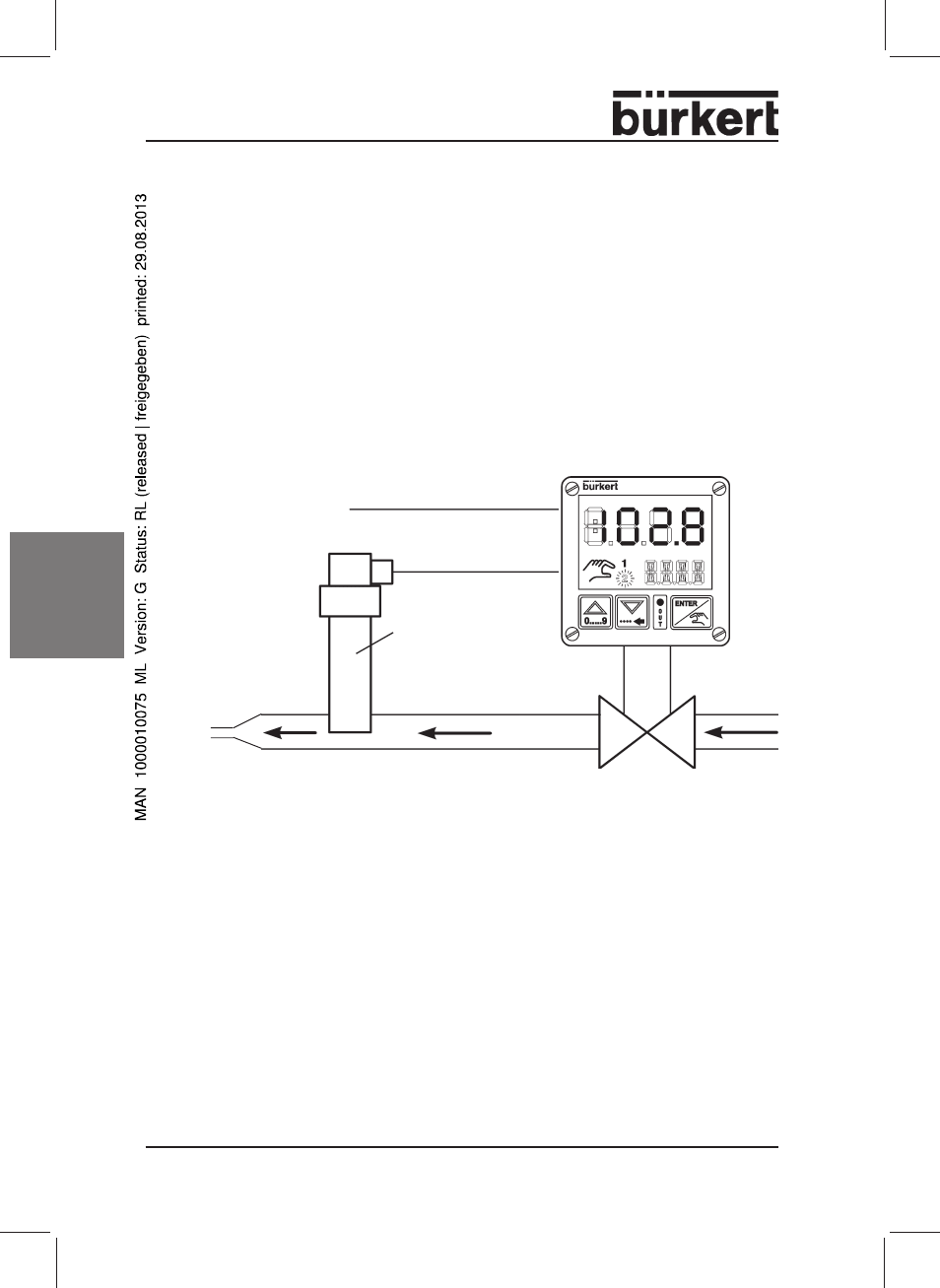

Figure: Structure d'une régulation de pression d'écoulement avec le régulateur
compact type 8624-2
Pression réglée
Transmetteur de
pression
Entrée de consigne
Vanne proportionnelle
Régulateur type 8624-2
Valeur réelle (4 - 20 mA ou 0 - 10 V)
Buse du brûleur
