3 EINSATZBEREICH
Der kompakte Fließdruckregler Typ 8624-2 ist nur in der Lage, den Druck fließen-
der Medien zu regeln, d.h. es muss ein Verbraucher im System enthalten sein.
Eingeschlossene Medien können nicht geregelt werden.
Beispiel: Fliessdruckregelung für Gasbrenner
3.1 Druckregelung für konstanten Druck in strömenden
Medien

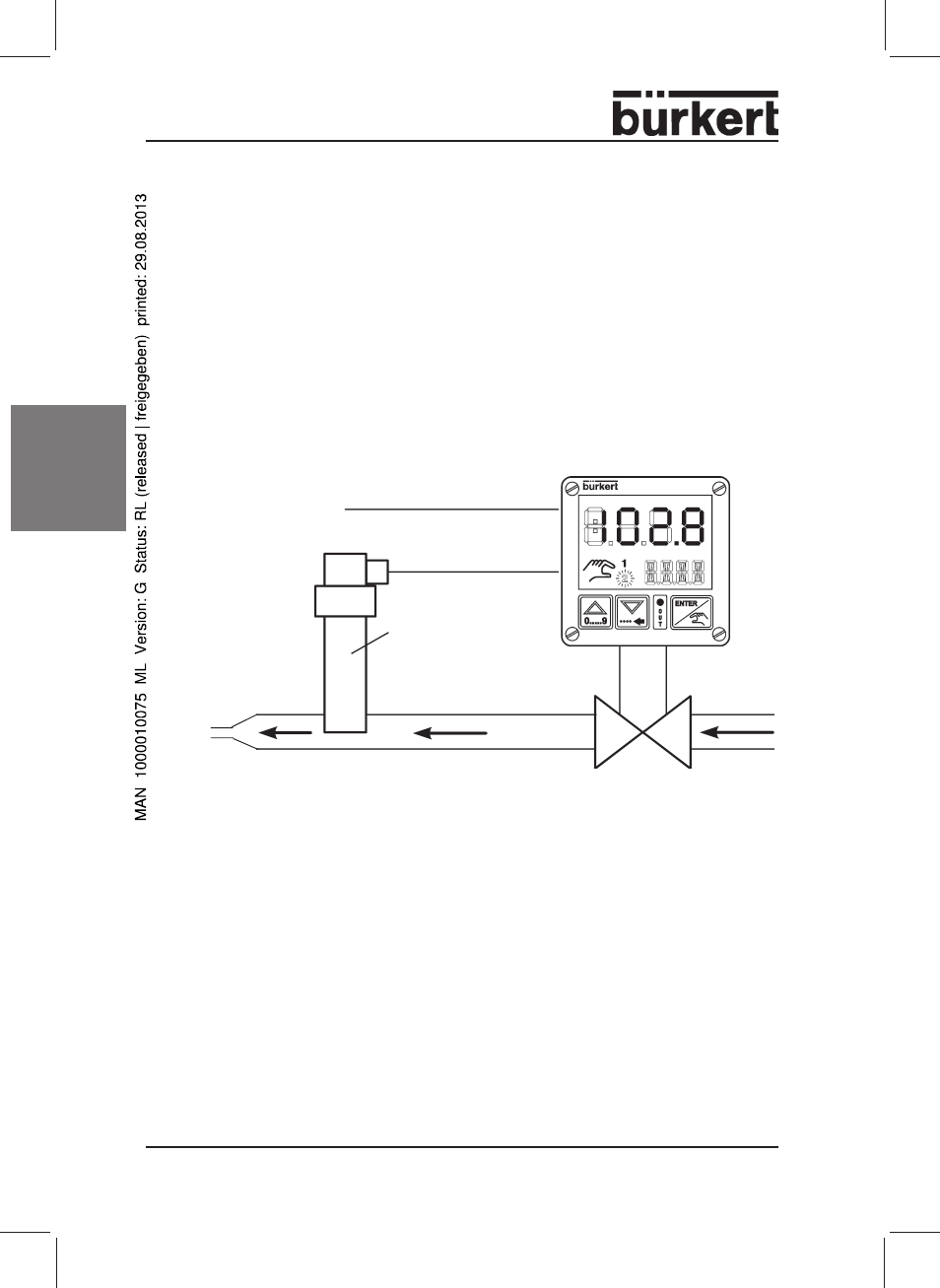

Bild: Aufbau einer Fliessdruckregelung mit dem kompakten Fließdruckregler
Typ 8624-2 (Schema)
geregelter Druck
Drucktransmitter
Sollwerteingang
Proportionalventil
Regler Typ 8624-2
Istwert (4 - 20 mA bzw. 0 - 10 V)
Brennerdüse
