8624-2 Standard - 113
français

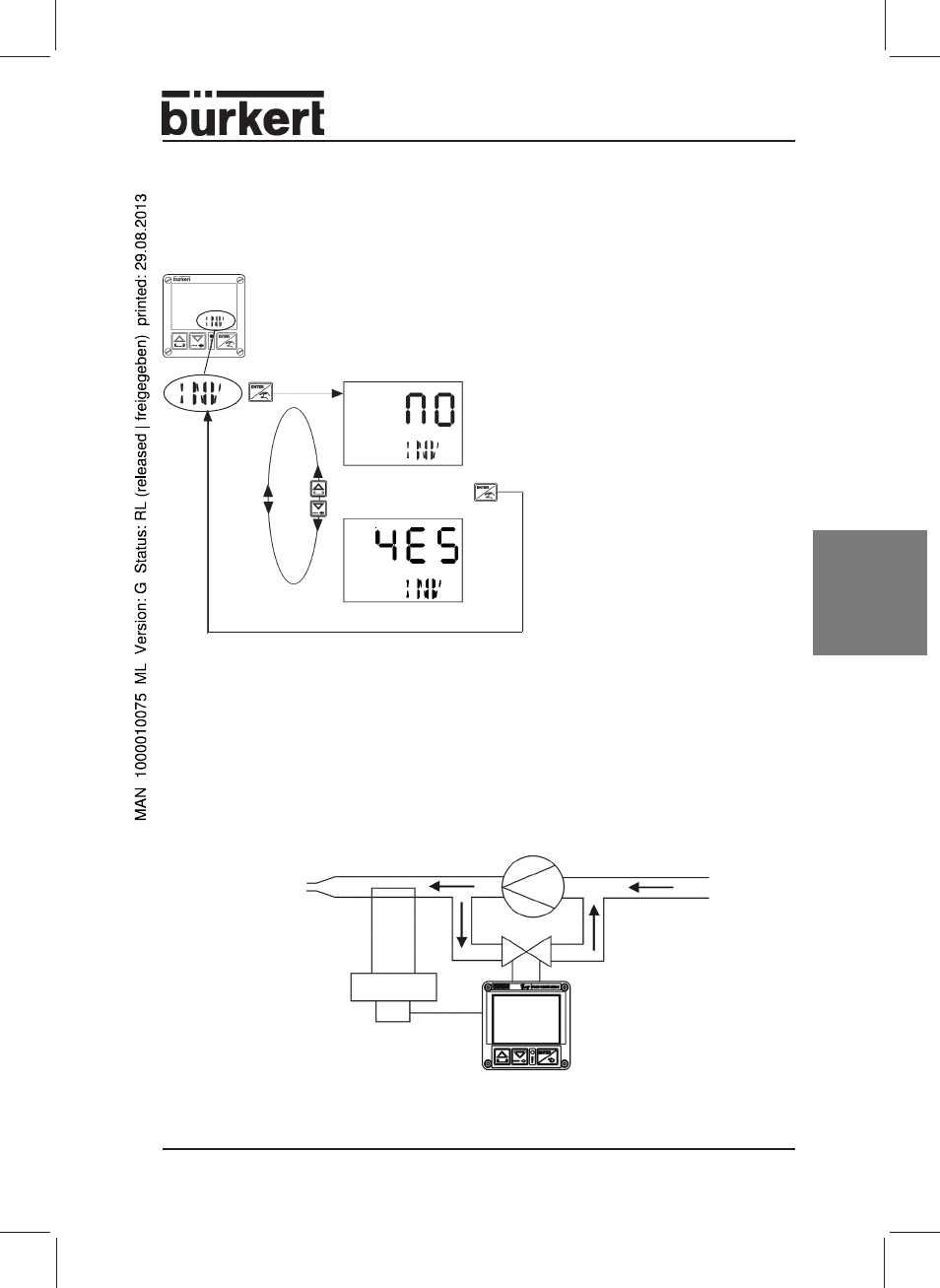

Exemples de régulation inversée
Dans le système ci-dessous, il s’agit de régler la valeur réelle à la sortie d’une
pompe non réglable en modifiant l’ouverture de la vanne proportionnelle dans la
ligne de retour. Ainsi, lorsque la valeur réelle est trop élevée (Xd < 0), la variable de
réglage doit être augmentée (régulation inversée)
Figure: Exemple de régulation inversée
Î Cette fonction permet de définir le sens d’action entre le signal d’entrée et la
position de consigne de la vanne (réglage d’origine: NO).
6.6.7 INV - Régulation non inversée/régulation inversée
Régulation non inversée y = K
p
(x
d
+ T
A
/T
N
∑ ∑ ∑ ∑ ∑ x
d
)
Régulation inversée y = - K
p
(x
d
+ T
A
/T
N
∑ ∑ ∑ ∑ ∑ x
d
)
Régulation non inversée ( NO):
Le signal de sortie y du régulateur
PI augmente lorsque l’écart de
réglage X
d
= w - x croît dans le sens
positif.
Régulation inversée ( YES):
Le signal de sortie y du régulateur
PI augmente lorsque l’écart de
réglage X
d
= w - x croît dans le sens
négatif.
1
1
Figure: Régulation inversée/non inversée
Pompe
Vanne proport.
Capteur
Resistance
de travail
