58
Konfiguration
0 % τ 60 % 100 %
f
LO
f
f
HI

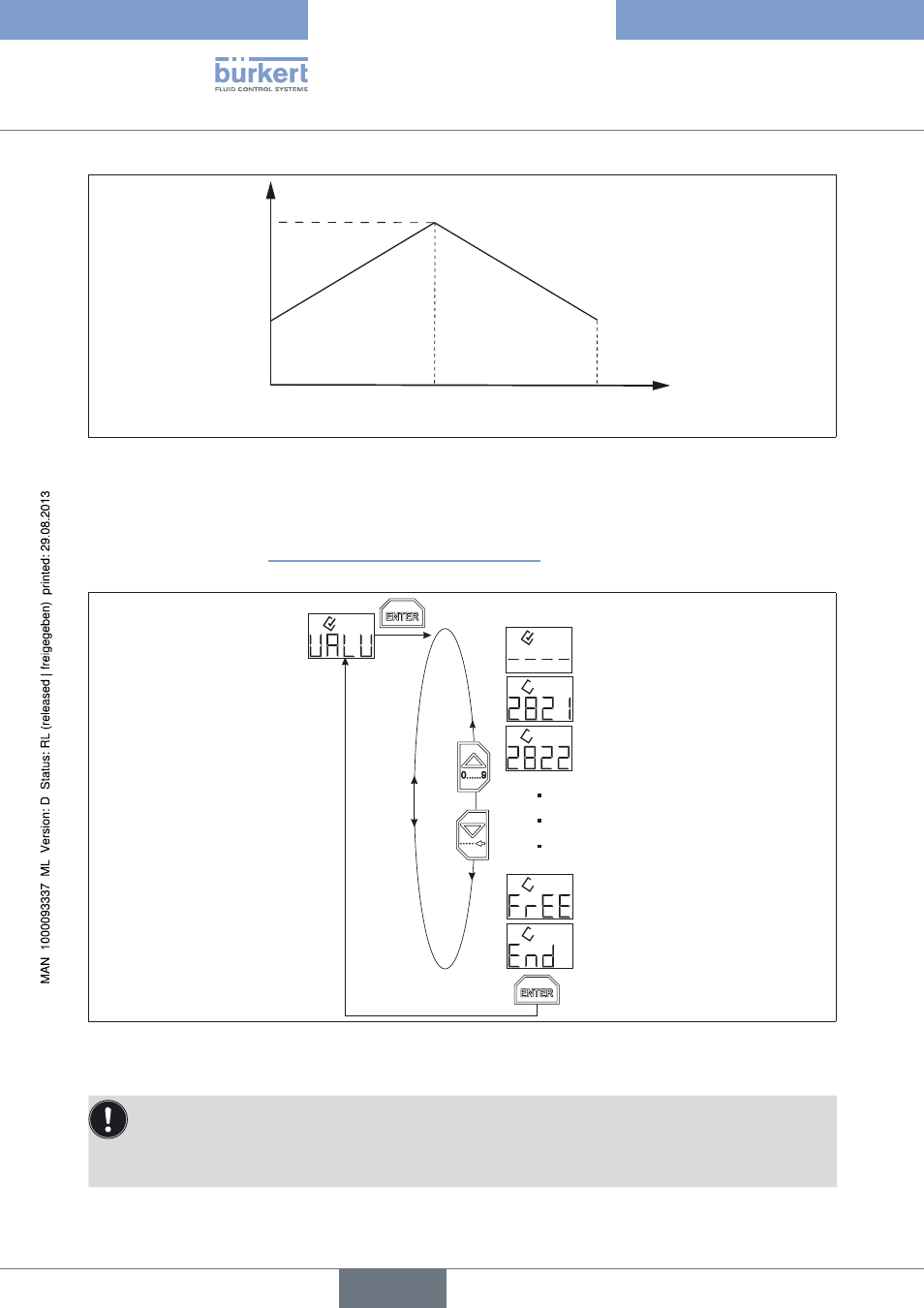

Bild 17: PWM-Frequenz / Tastverhältnis
Mit der Auswahl des Ventiltyps werden die beiden Grenzfrequenzen der PWM-Ansteuerung (HI und LO) eingestellt.
In diesem Bereich bewegt sich, abhängig vom Arbeitspunkt, die tatsächlich ausgegebene Frequenz.
Die folgenden Werte (siehe „Bild 17: PWM-Frequenz / Tastverhältnis“) Grenzfrequenzen für die Bürkert-Ventiltypen)
wurden empirisch ermittelt aus dem Verhalten einer großen Zahl von Einzelgeräten des betreffenden Typs.
Typ
Bild 18: Grenzfrequenzen für Bürkert-Ventiltypen
Einstellwerte für PWM-Frequenzen:
Eine Tabelle mit den zur Ansteuerung des Ventiltyps passenden PWM-Frequenzen finden Sie auf der
Bürkert Homepage
www.buerkert.de → Typ 8605.
Typ 8605
deutsch
