Utilisez la vanne uniquement avec la bobine montée en
usine afin de garantir la sécurité de fonctionnement !
Respectez la tension et le type de courant selon la
plaque signalétique. Tolérance de tension ±10 %
Vannes avec corps à bride :
Danger !
Danger présenté par la tension électrique en cas de
dysfonctionnement du conducteur de protection !
Après montage de la bobine, contrôlez le fonctionne- •
ment du conducteur de protection.
Contrôlez le fonctionnement du conducteur de protection.
→
Résistance Tension d'essai Courant d'essai
maxi 0,1 Ω 12 V 1 A
Raccordement avec prise de l’appareil :
Danger !
Danger présenté par la tension électrique en l’ab-
sence de contact du conducteur de protection !
Raccordez toujours le conducteur de protection ! •
Mise à la terre (si disponible) : Cosse pour connecteur
central
français 101

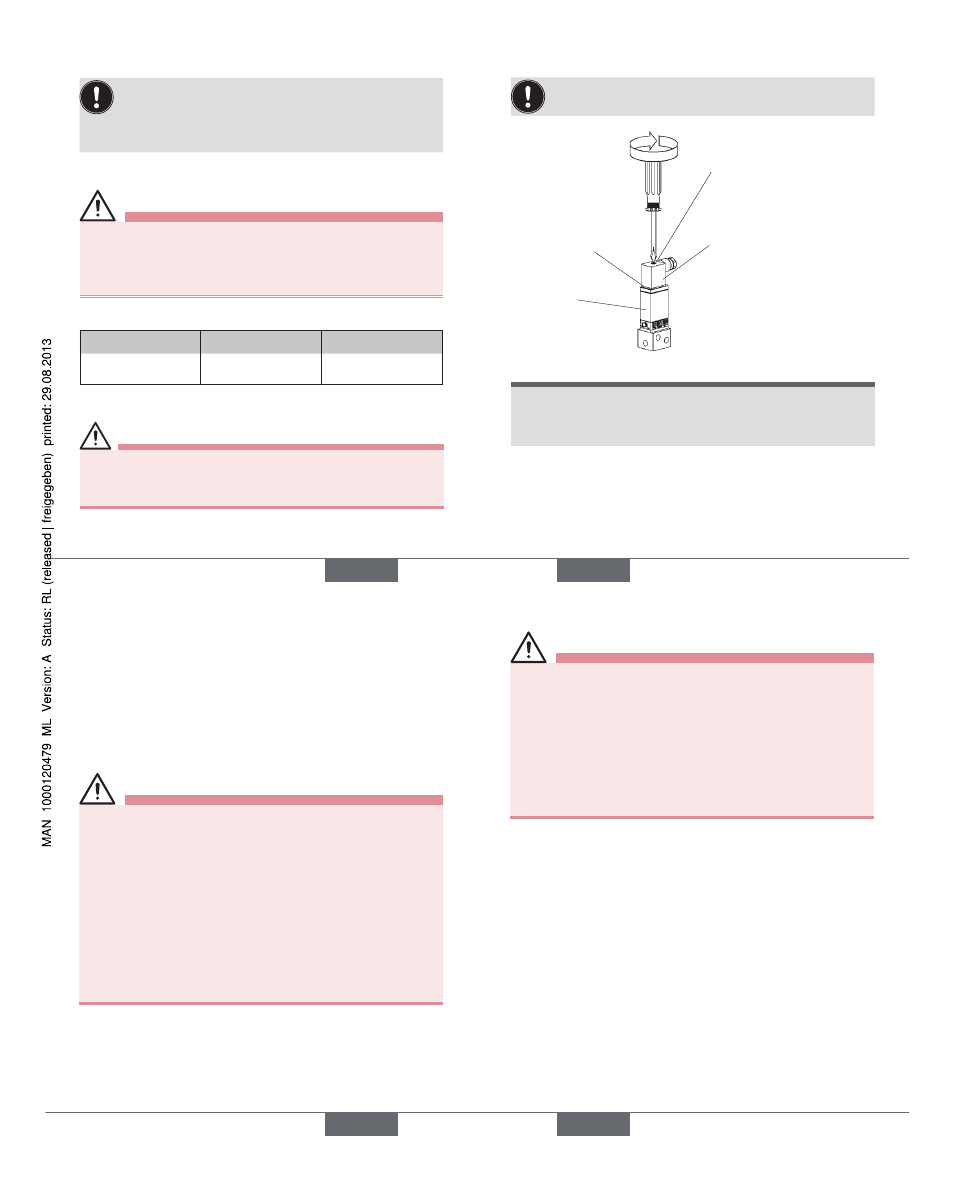

Veillez au positionnement correct du joint pour le
raccordement électrique avec il connecteur.
Connecteur
Type 2507
Joint
Vanne
Couple de serrage
maxi : 0,4 Nm
remarque !
L'appareil peut être endommagé par un couple de
serrage trop fort !
Respectez le couple de serrage maxi des vis ! •
Vissez il connecteur à la vanne en respectant un couple
→
de serrage maxi de 0,4 Nm.
français
102
enTreTien, dépannage 9.
Dans des conditions normales, la vanne ne nécessite
aucun entretien.
consignes de sécurité 9.1.
Danger !
Risque de blessures dы а la présence de haute
pression dans l'installation !
Avant de desserrer les conduites et les vannes, cou- •
pez la pression et purgez l’air des conduites.
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation, cou- •
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour
•
les appareils électriques en matière de prévention des
accidents ainsi qu’en matière de sécurité !
français 103
aVertissement !
Risque de blessures dы а des travaux d'entretien non
conformes !
L'entretien doit être effectué uniquement par un person- •
nel qualifié et habilité disposant de l'outillage approprié !
Risque de blessures dы а la mise en marche involon-
taire de l'installation et le redémarrage non contrôlé !
Empêchez tout actionnement involontaire de l'installation. •
Garantissez un redémarrage contrôlé après l'entretien. •
Travaux d’entretien 9.2.
Pannes
En présence de pannes, vérifiez
les raccords de conduite : l’affectation correcte des
→
raccords fluidiques en fonction des fonctions (voir
chapitre «
8.2. Installation fluidique »).
la pression de service, afin de vérifier qu’elle se situe
→
dans la plage admissible.
l’alimentation en tension et la commande de la vanne.
→
Raccord à bride: contrôlez la position du joint de bobine.
→
Si malgré tout la vanne ne fonctionne pas, veuillez
contacter votre service après-vente Bürkert.
français
Type 6128, 6608
