hinWeis!
Durch ein zu großes Anzugsmoment kann das Gerät
beschädigt werden!
Beachten Sie das maximale Anzugsmoment der •
Schrauben!

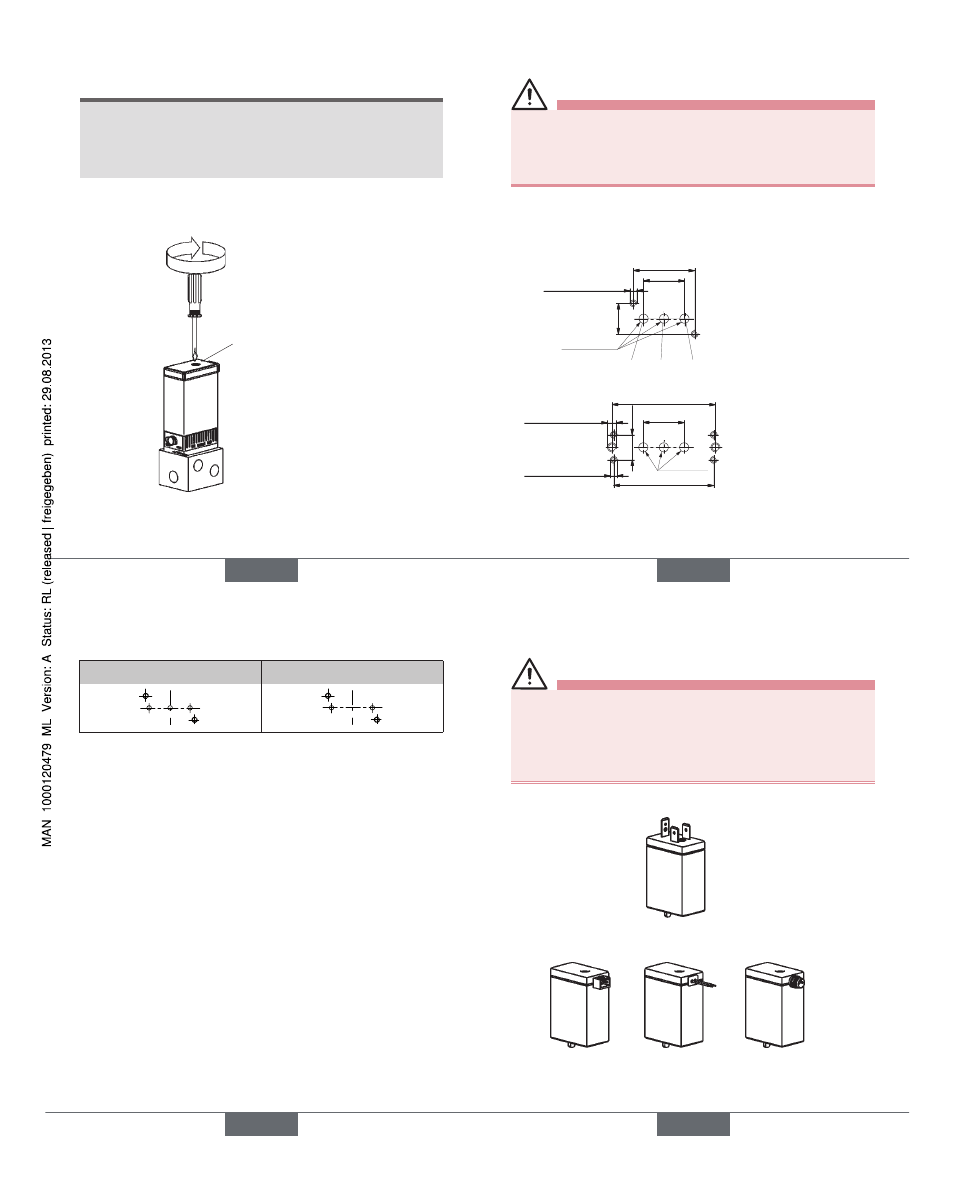

Ventil auf Anschlussplatte befestigen:
→
Schrauben mit 0,8 Nm einschrauben.
Anzugsmoment
0,8 Nm
Spule auf Gehäuse befestigen.
→
deutsch 61
gefahr!
Gefahr durch elektrische Spannung bei defekter
Schutzleiterfunktion!
Nach Spulenmontage die Schutzleiterfunktion prüfen •
(siehe Kapitel „ 8.3. Elektrische Installation“).
Maßzeichnung für Anschlussplatte:
27
18
M3 min. 6 tief
13,5
max. ∅4
NC IN/OUT NO
18
45,5
44
max. ∅4
M3 min. 6 tief
11 M4 min. 6 tief
Flanschbild für
Anschlussplatte
Blockmontage
Flanschbild für
Anschlussplatte
Einzelmontage
mit Klammer
deutsch
62
Anordnung der Bohrungen:
3-Wege 2-Wege
deutsch 63
8.3. elektrische installation
gefahr!
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, • Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-
•
stimmungen für elektrische Geräte beachten!
Elektrische Anschlussarten:
Rechteckstecker Litzen Rundstecker
Anschluss oben
deutsch
Type 6128, 6608
