52

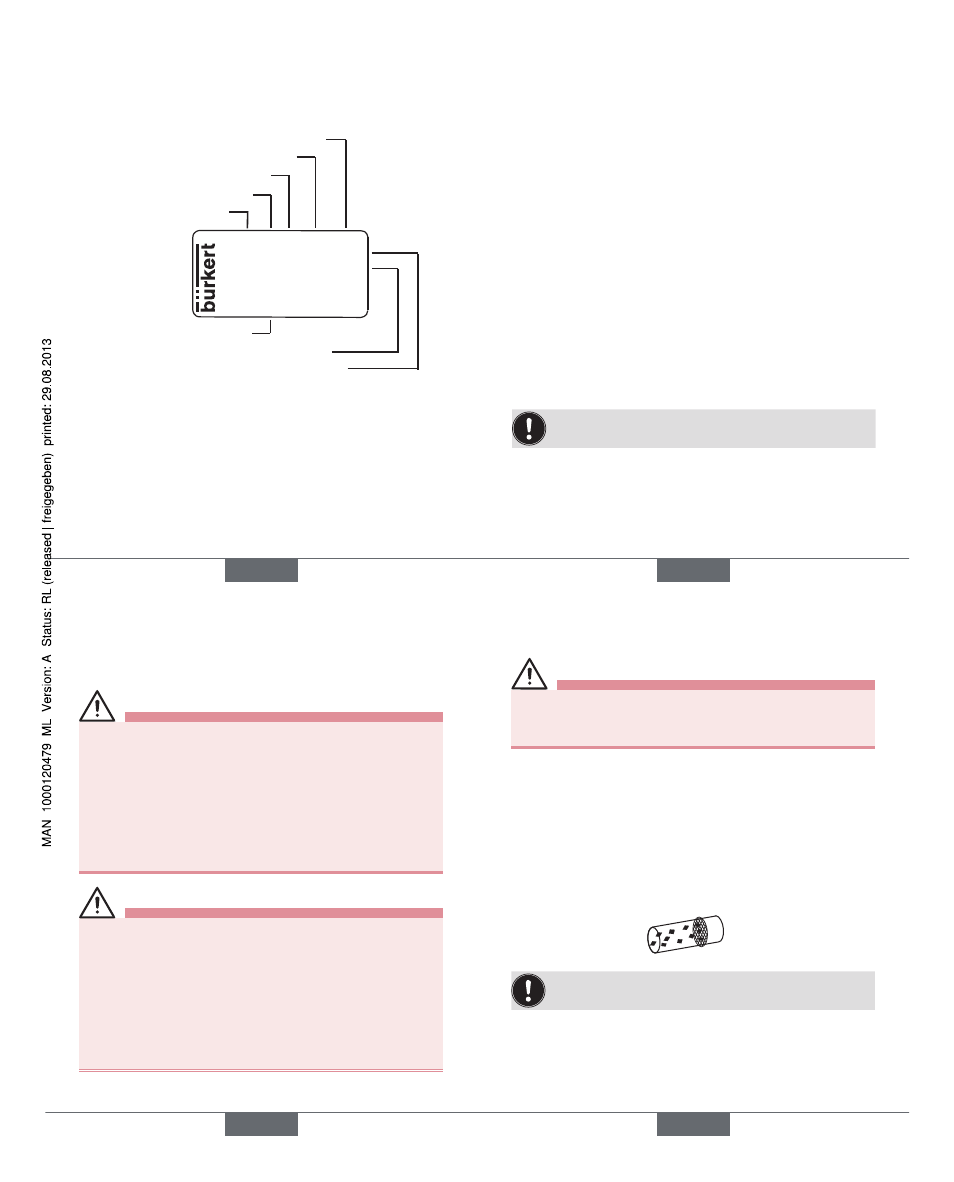

Typschild 7.5.
Beispiel:
Made in Germany
00450000 W14UN
CE
6608 A 3,0 CC PK
G1/8 PNVAK-3bar
24V DC 5W
Identnummer
Spannung-Frequenz-Leistung
Anschluss-Nenndruck
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
deutsch 53
elektrische daten 7.6.
Anschlüsse Rechteckstecker,
Gerätesteckdose Typ 2507 oben,
2 FEP-Litzen, AWG24, 500 mm lang
Spannungs-
versorgung
12 V DC
24 V DC
230 ... 240 V UC
Spannungstoleranz ±10 % - Restwelligkeit 10 %
Nennleistung 5,0 W
Nennbetriebsart Dauerbetrieb, ED 100 %
bei Blockmontage falls Temperaturen von Medien oder
Umgebung über +40 °C:
Aussetzbetrieb 40 % (10 min)
Beachten Sie die auf dem Typschild angegebene
Daten für Spannung, Stromart und Druck.
deutsch
54
insTallaTiOn 8.
sicherheitshinweise 8.1.
gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen und Ventilen den Druck •
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, • Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-
•
stimmungen für elektrische Geräte beachten!
Warnung!
Verletzungsgefahr bei unsachgemäßer Installation!
Die Installation darf nur autorisiertes Fachpersonal mit •
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
Anlage vor unbeabsichtigtem Betätigen sichern. •
Nach der Installation einen kontrollierten Wiederanlauf •
gewährleisten.
deutsch 55
8.2. fluidische installation
gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen und Ventilen den Druck •
abschalten und Leitungen entlüften.
Einbaulage: beliebig, vorzugsweise Antrieb nach oben
Montage
Vor der Montage Rohrleitungen und Flanschanschlüsse
→
von eventuellen Verschmutzungen säubern.
Zum Schutz vor Störungen gegebenenfalls einen
→
Schmutzfänger einbauen. Maschenweite:
5 µm
Beachten Sie die Durchflussrichtung des Ventils.
deutsch
Type 6128, 6608
