88

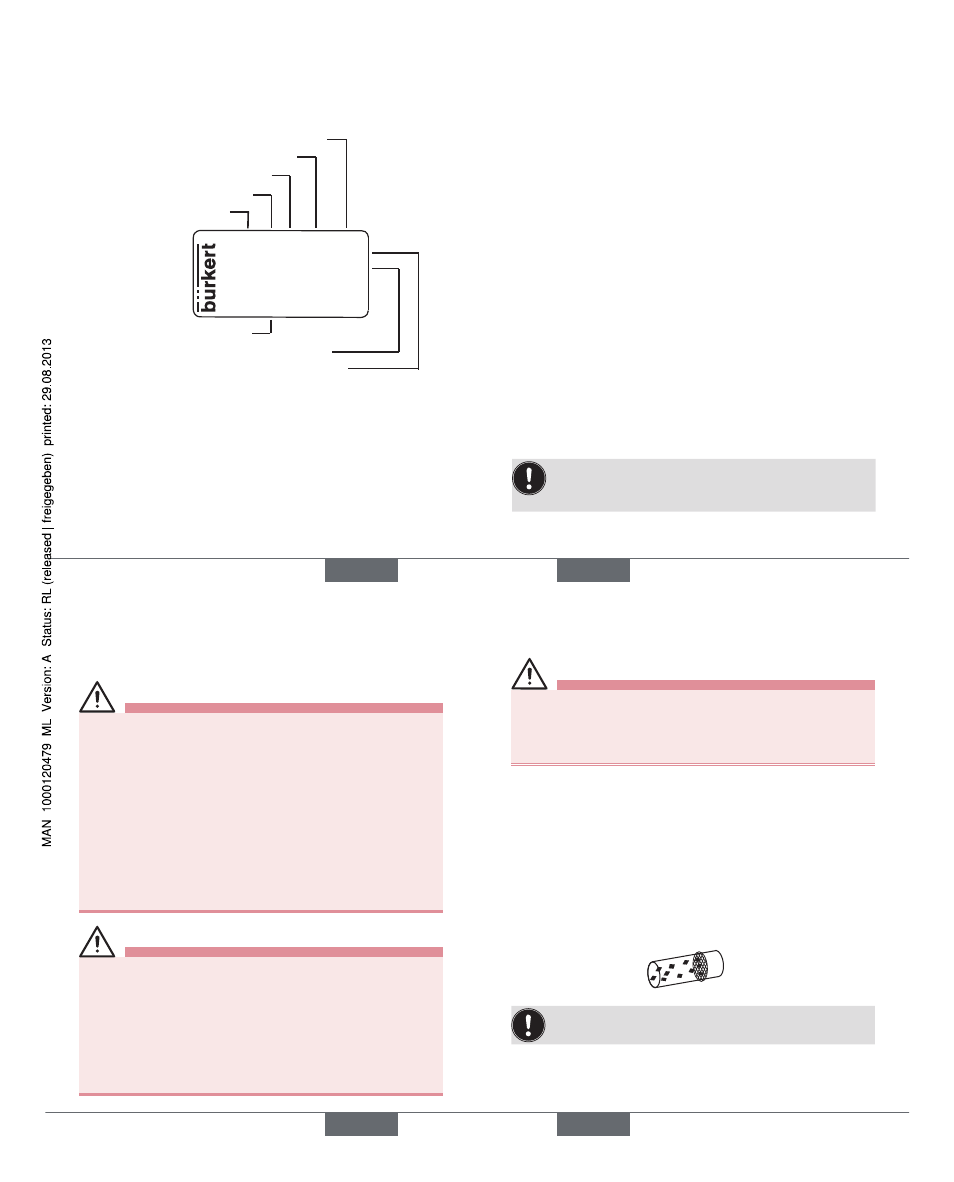

plaque signalétique 7.5.
Exemple :
Made in Germany
00450000 W14UN
CE
6608 A 3,0 CC PK
G1/8 PNVAK-3bar
24V DC 5W
Numéro d’identification
Tension-Fréquence-Puissance
Raccord-Pression nominale
Type
Fonction
Diamètre nominal
Matériau d’étanchéité
Matériau du corps
français 89
caractéristiques électriques 7.6.
Raccordements Connecteur rectangulaire,
connecteur type 2507 haut,
2 fils moulés FEP, AWG24,
500 mm de long
Alimentation en tension 12 V DC
24 V DC
230 ... 240 V UC
Tolérance de tension ±10 % - Ondulation
résiduelle 10 %
Puissance nominale 5,0 W
Mode opératoire nominal 100 % marche continue
en montage dos à dos si les températures des
fluides ou de l’environnement
dépassent +40 °C :
Fonctionnement intermittent
40 % (10 min)
Respectez les données indiquées sur la plaque
signalétique pour la tension, le type de courant et la
pression.
français
90
insTallaTiOn 8.
consignes de sécurité 8.1.
Danger !
Risque de blessures dы а la présence de haute
pression dans l'installation !
Avant de desserrer les conduites et les vannes, cou- •
pez la pression et purgez l’air des conduites.
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation, cou- •
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour
•
les appareils électriques en matière de prévention des
accidents ainsi qu’en matière de sécurité !
aVertissement !
Risque de blessures dы а un montage non conforme !
Le montage doit être effectué uniquement par un person- •
nel qualifié et habilité disposant de l’outillage approprié !
Risque de blessures dы а la mise en marche involon-
taire de l'installation et le redémarrage non contrôlé !
Empêchez tout actionnement involontaire de l'installation. •
Garantissez un redémarrage contrôlé après le montage. •
français 91
8.2. installation fluidique
Danger !
Risque de blessures dы а la présence de haute
pression dans l'installation !
Avant de desserrer les conduites et les vannes, cou- •
pez la pression et purgez l’air des conduites.
Position de montage : au choix, de préférence avec l’ac-
tionneur vers le haut.
Montage
Avant le montage, nettoyer la tuyauterie et les raccor-
→
dements à bride afin d’enlever les éventuelles saletés.
Installez éventuellement un collecteur de boues comme
→
protection contre les dysfonctionnements.
Mailles :
5 µm
Respectez le sens du débit de la vanne.
français
