remarque !
L'appareil peut être endommagé par un couple de
serrage trop fort !
Respectez le couple de serrage maxi des vis ! •

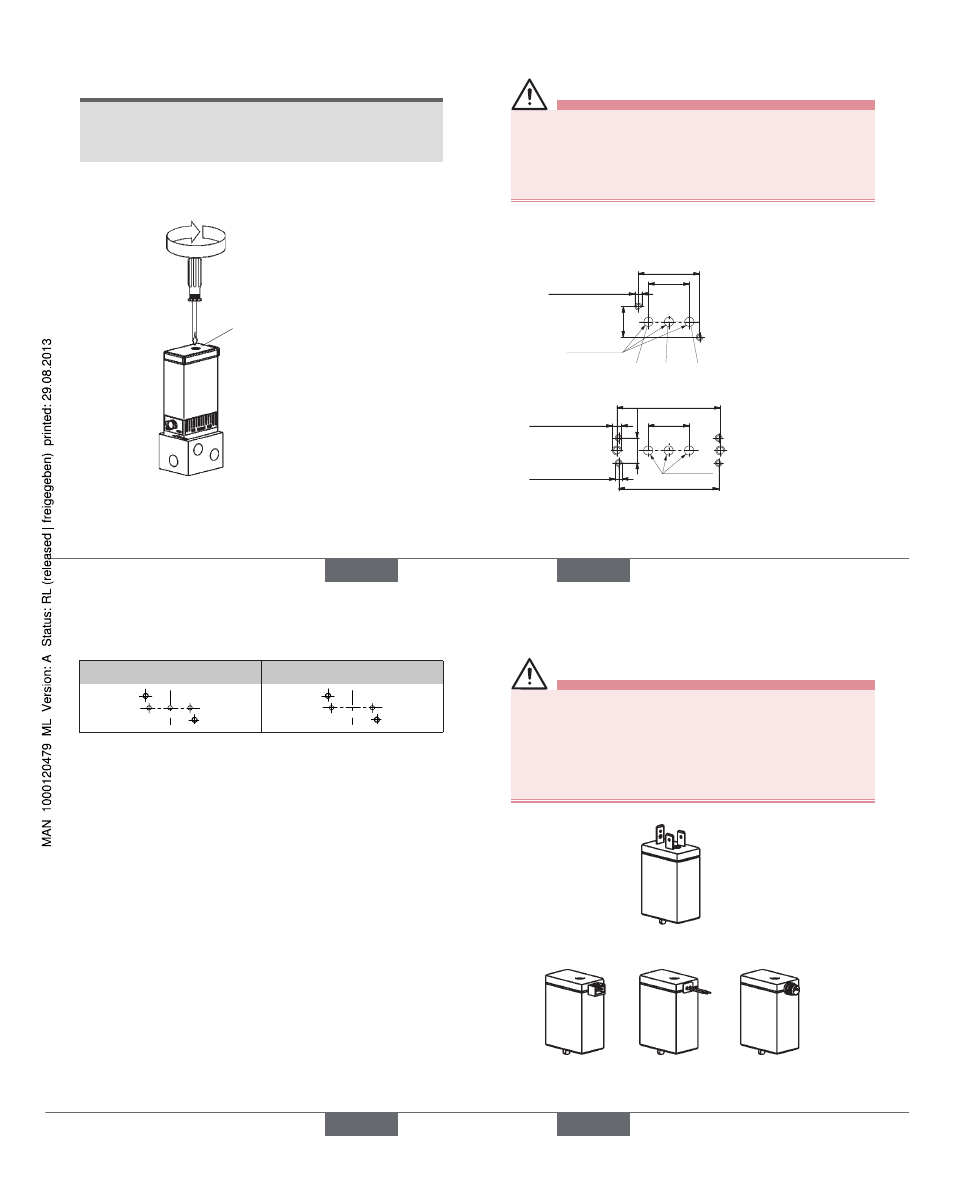

Fixez la vanne sur l’embase :
→
vissez les vis au couple de 0,8 Nm.
Couple de serrage
0,8 Nm
Fixez la bobine sur le corps.
→
français 97
Danger !
Danger présenté par la tension électrique en cas de
dysfonctionnement du conducteur de protection !
Après montage de la bobine, contrôlez le fonctionne- •
ment du conducteur de protection (voir chapitre
« 8.3. Installation électrique »).
Plan coté pour l’embase :
27
18
M3 prof. mini 6
13,5
maxi ∅4
NC IN/OUT NO
18
45,5
44
maxi ∅4
M3 prof. mini 6
11 M4 prof. mini 6
Plan de pose
pour montage sur
embase
Plan de pose
pour montage
individuel avec
pattes
français
98
Disposition des perçages :
3 voies 2 voies
français 99
8.3. installation électrique
Danger !
Risque de choc électrique !
Avant d'intervenir dans l'appareil ou l'installation, cou- •
pez la tension et empêchez toute remise sous tension
par inadvertance !
Veuillez respecter les réglementations en vigueur pour •
les appareils électriques en matière de prévention des
accidents ainsi qu’en matière de sécurité !
Types de raccordement électrique :
Connecteur
rectangulaire
Fils moulé Connecteur rond
Raccordement par le haut
français
