français 68
8. monTage
8.1. consignes de sécurité
avertissement !
Risque de blessures pour montage non conforme !
• Le montage doit être effectué uniquement par un person-
nel qualifié et habilité disposant de l’outillage approprié !
Risque de blessures dы а la mise en marche involon-
taire de l’installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
8.2. installation fluide
Danger !
Danger dы а la haute pression !
Risque important de blessures en cas d'interventions
dans l'installation.
• Avant de desserrer les conduites et les vannes, coupez
la pression et purgez l’air des conduites.
Vérifiez la concordance des conditions d’exploitation
avec les performances de l’appareil.
69 français

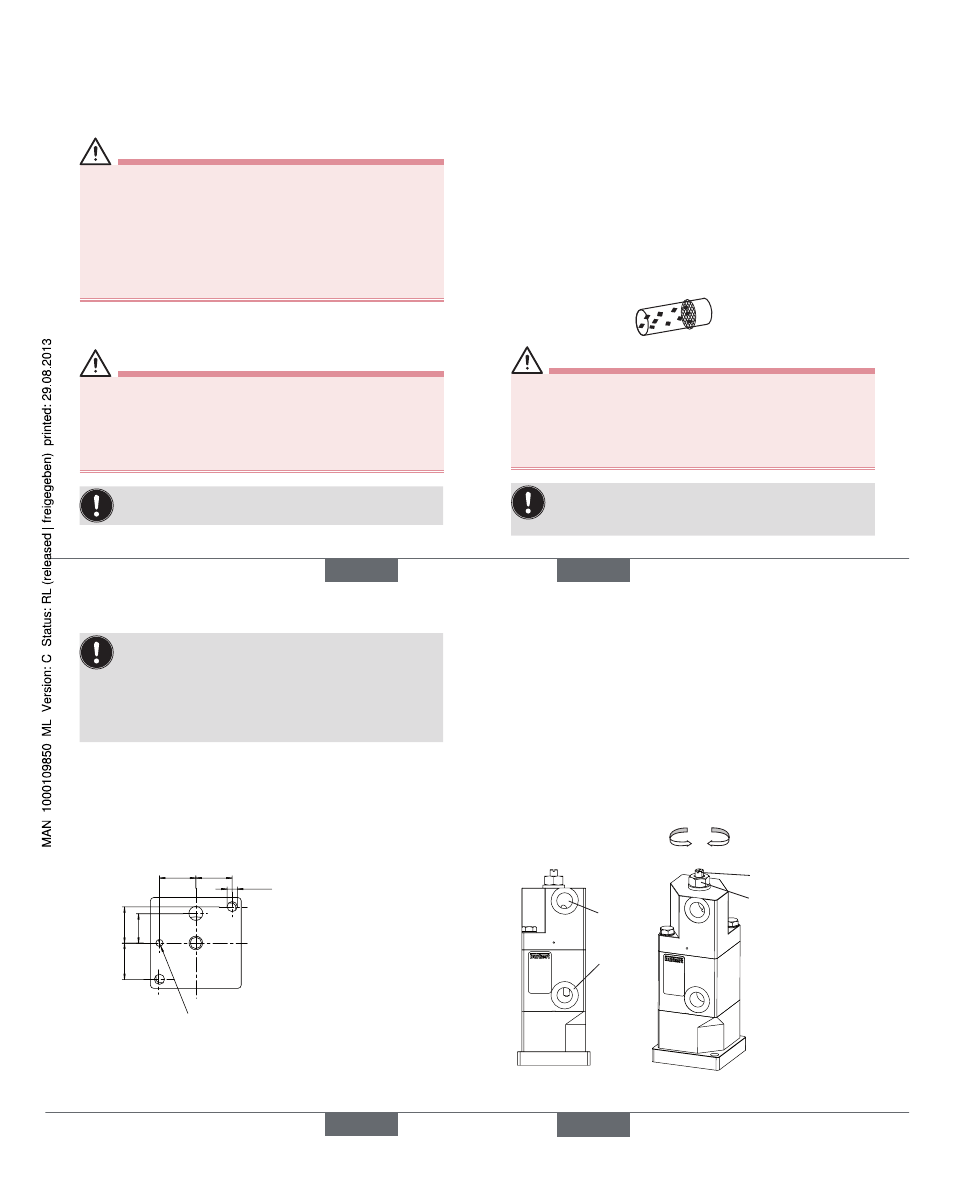

Position de montage:
Position de montage indifférente.
→
Monter verticalement pour la vidange automatique (monter
la robinetterie vers le bas, le raccord à manchon et les
extrémités soudées avec une pente d’au moins 1° pour
l’écoulement du fluide).
Montage
→
Avant le montage, nettoyer la tuyauterie et les raccorde-
ments à bride afin d'enlever les éventuelles saletés.
→
Monter éventuellement un panier en amont de la vanne
pour protéger des dysfonctionnements.
Ouverture de maille:
0,1 à 0,4 mm
avertissement !
Danger dы а la sortie de fluide !
Raccordements non étanches suite au mauvais position-
nement des joints.
• Exécutez les raccords avec soin et avec une bonne
étanchéité.
Pour l’étanchéité des raccords à manchon, utilisez
un matériau d’étanchéité approprié (bande PFTE
recommandée).
français 70
Vissez la tuyauterie avec des clés d’ouverture appro-
priée et n’utilisez pas l’entraînement de vanne comme
levier !
Aucune contrainte latérale ne doit survenir sur les
raccords de l’appareil. Les raccords de l’appareil et
les conduites doivent correspondre !
→
Fixez la vanne conformément aux raccords:
Raccord à manchon par vissage des tuyaux,
Raccord soudé par soudage
Bride par vissage.
Représentation de la bride sur la vanne
16 16
Ш 4,5
Ш 3,1; 6 de profondeur ;
option pour axe de positionnement Ø 3
(garantit la bonne position lors du montage)
16
16
13
71 français
8.3. option: vanne avec
entraînement 3 positions (avec
position intermédiaire réglable)
Fonctions de la vanne:
• Fermée (sans air de commande, par ressort),
• Course partielle (air de commande en même temps en X
et Y),
• Course complète (air de commande uniquement en X).
Broche d’ajustage
Contre-écrou
Réglage de la course sur la broche
Version à bride
Y
X
Débit plus moins
Type 2080
