français 64
7.3. conformité
L’appareil est conforme aux directives CE conformément à la
déclaration de conformité CE.
7.4. normes
La conformité avec les directives CE est satisfaite par les
normes suivantes :
• EN 13463-1, 13463-5

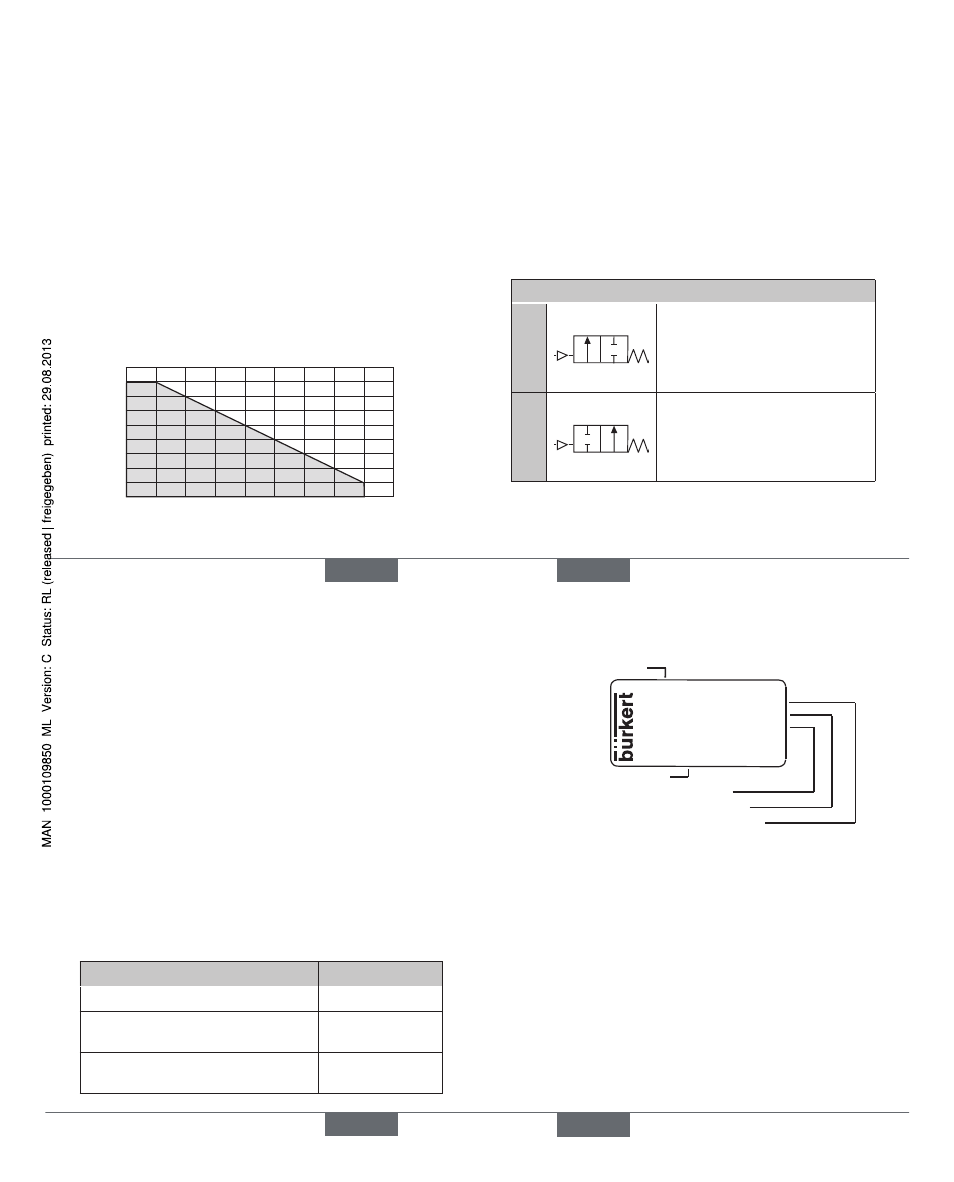

7.5. diagramme PT
Pression et température admissibles supportées par le
soufflet PTFE
(Indication de la pression [bar]: surpression à la pression
atmosphérique.)
0
0 20 40 60 80 100 120 140 160 180
1
2
3
4
5
6
7
8
9
Plage
admissible
P [bars]
T [°C]
65 français
7.6. caractéristiques mécaniques
Dimensions voir fiche technique
Matériau du corps
Robinetterie
Acier inoxydable 316L (1.4404)
Entraînement Acier inoxydable 304 (1.4301)
Soufflet PTFE
Course du soufflet 2,5 mm
Qualité de surface interne Ra = 0,8 µm
7.7. données du fluide
Modes de fonctionnement
A
A
P
Vanne 2/2 voies à commande
pilotée, fermée par ressort sans
pression de commande, com-
mande avec vanne pilote, îlot de
vannes ou dispositif semblable
B
B
P
Vanne 2/2 voies pilotée, ouverte
par ressort sans pression de
commande, commande avec
vanne pilote, îlot de vannes ou
dispositif semblable
Robinetterie
Plage de pression fluide Vide … 8 bars
(voir diagramme PT)
français 66
Étanchéité de pression
en retour
jusqu’à 8 bars
Diamètre nominal DN 4 à DN 10
Raccords de conduite
Raccord à manchon G 3/8
Extrémités soudées 13,5 x 1,6 selon ISO 4200
13 x 1,5 selon DIN 11850-2
12,7 x 1,2 selon BS 4825
Raccordement bride ou
raccords de conduite spécifiques
au client
Entraînement
Fluide de commande
Air comprimé 4,5 à 10 bars
(sec et filtré)
gaz neutre
Raccords d’air de commande Raccord à manchon G 1/8
7.8. versions d'entraînement
Version Fonctionnement
Entraînement Marche - Arrêt A et B
Entraînement Marche - Arrêt avec
saisie de position
A et B
Entraînement 3 positions
(avec position intermédiaire réglable)
A
67 français
7.9. Plaque signalétique (exemple)
Made in Germany
00450000 W14UN
CE
Vanne à soufflet
Type 2080 NC DN10
Pmax 8bar
Ppilot 4-10bar
N° d’identification
Pression nominale
Type, Mode d’action, Diamètre nominal
Description
Pression nominale vanne pilote
Type 2080
