Burkert Type 2080 User Manual

Page 10

deutsch

5. allgemeine hinweise

5.1. Kontaktadresse

Deutschland

Bürkert Fluid Control Systems
Sales Center
Chr.-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. : + 49 (0)7940 - 10 91 111
Fax: + 49 (0)7940 - 10 91 448
E-mail: [email protected]

international
Die Kontaktadressen finden Sie auf den letzten Seiten der
gedruckten Bedienungsanleitung.
Außerdem im Internet unter:

www.burkert.com

5.2. gewährleistung

Voraussetzung für die Gewährleistung ist der bestimmungs-
gemäße Gebrauch des Magnetventils Typ 2080 unter
Beachtung der spezifizierten Einsatzbedingungen.

5.3. informationen im internet

Bedienungsanleitungen und Datenblätter zum Typ 2080

finden Sie im Internet unter:

www.buerkert.de

deutsch

6. auFBau unD FunKTion

6.1. modularität

Das Ventil ist modular aufgebaut und kann je nach Einsatzfall
mit verschiedenen Medienanschlüssen (auch kundenspezi-
fisch) und Antriebsversionen geliefert werden.
Es ist einzeln und auch auf Blöcken einsetzbar.

6.2. aufbau

Das Ventil besteht aus einem pneumatisch betätigten Kol-
benantrieb mit Rückstellfeder, einem Edelstahlgehäuse und
einem PTFE-Faltenbalg. Der Faltenbalg dient zur Medien-
trennung. Bei entsprechender Einbaulage arbeitet das Ventil
selbstentleerend.
Die eingesetzten Materialien und die Innenkonturen ermög-
lichen eine einfache Reinigung (CIP/SIP).
Der pneumatische Antrieb muss extern über ein Pilotventil
oder eine Ventilinsel gesteuert werden.

deutsch

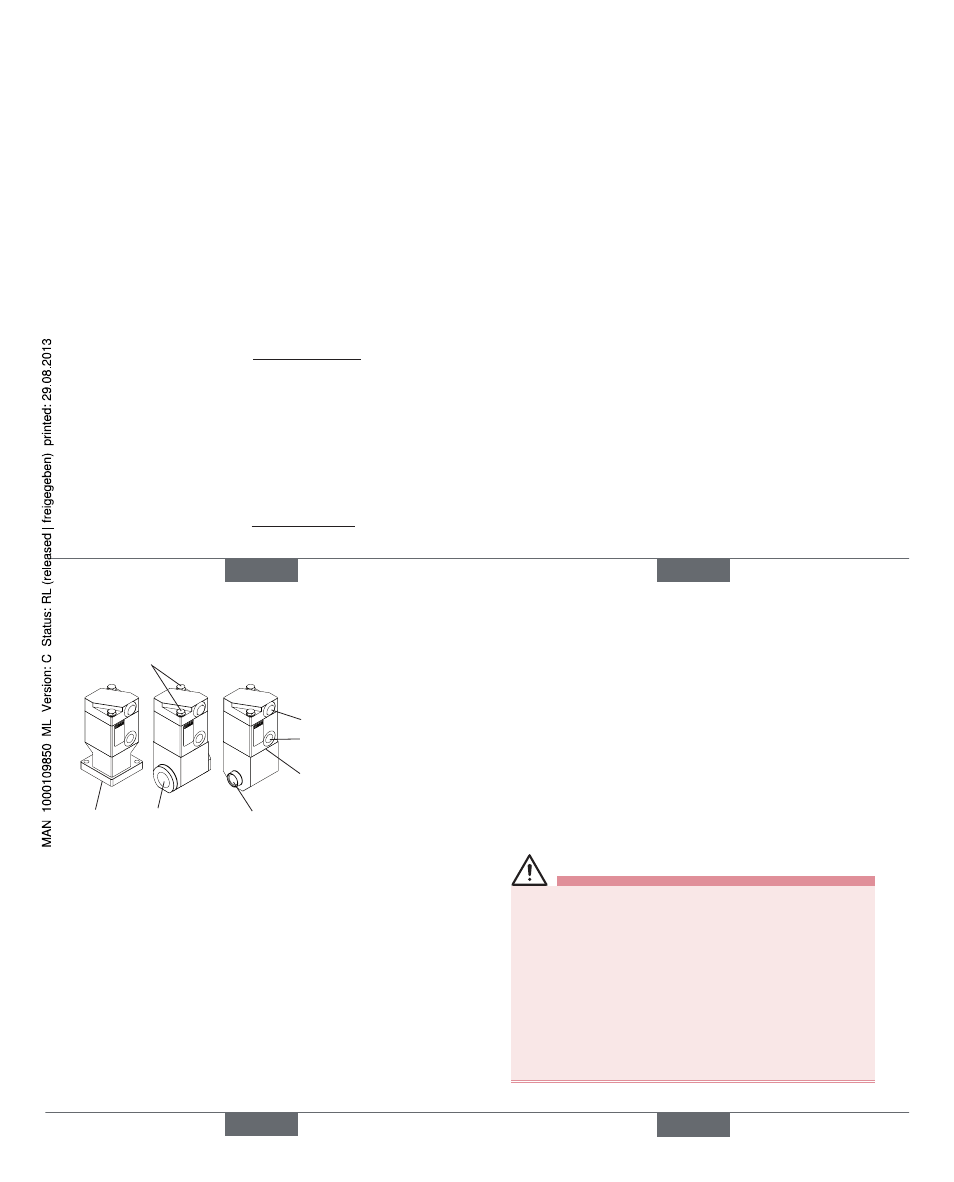

Schrauben zur Befestigung
des Antriebs am Gehäuse

Steuerluftanschlüsse
Muffen G 1/8
Anschluss WWB (NO)
Anschluss WWA (NC)

Flansch

Muffe G 3/8

Schweißende

Medienanschlüsse

Öffnung zur Leckage-
kontrolle am Faltenbalg

deutsch

7. Technische DaTen

7.1. Betriebsbedingungen

Umgebungstemperatur

-10 ... +90 °C

Mediumstemperatur

-30 ... +150 °C
(siehe PT-Diagramm)

Medien

Neutrale bis aggressive Gase
und Flüssigkeiten,
technisches Vakuum

7.2. einschränkungen

Für Ventile mit Anströmung über Sitz:

WarnunG!

Verletzungsgefahr durch Schließschlag!
Bei Anströmung über Sitz mit flüssigen Medien kann es
zu Schließschlägen kommen. Als Folge davon können
Leitungen oder Gerät bersten und Medium ausströmen.
• Für den Betrieb des Gerätes die Art der Anströmung und

die Art des Mediums beachten.

• Bei Anströmung über Sitz vor dem Einsatz flüssiger

Medien, zur Vermeidung von Schließschlägen, im Zwei-

felsfall die Einsatzbedingungen (Medium, Leitungslänge-

und Querschnitt) mit der Bürkert Vertriebsniederlassung

abklären.

Typ 2080
