deutsch

42

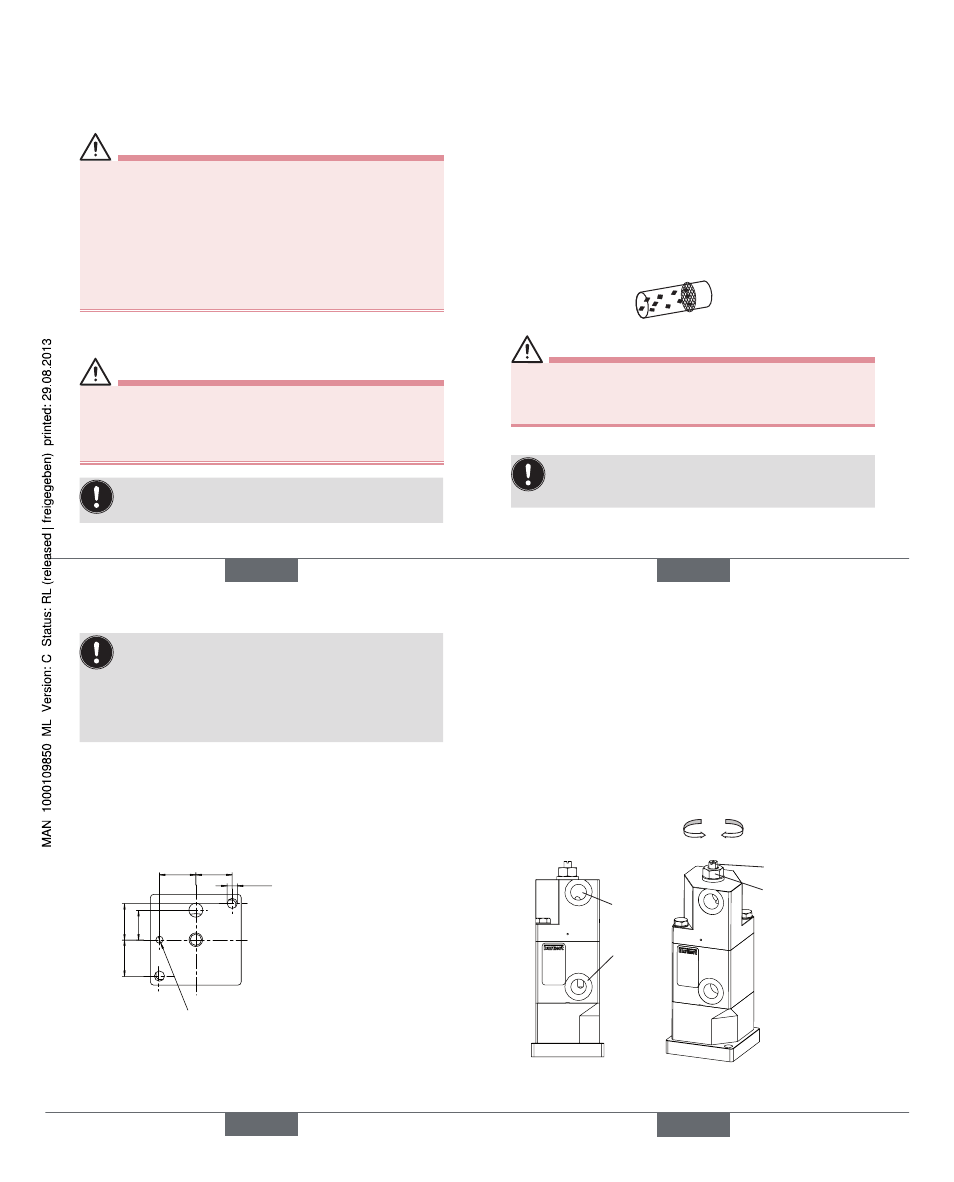

8. monTage

8.1. sicherheitshinweise

WarnunG!

Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit

geeignetem Werkzeug durchführen!

Verletzungsgefahr durch ungewolltes Einschalten der
Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf

gewährleisten.

8.2. Fluidische installation

Gefahr!

Gefahr durch hohen Druck!
Akute Verletzungsgefahr bei Eingriffen in die Anlage.
• Vor dem Lösen von Leitungen und Ventilen den Druck

abschalten und Leitungen entlüften.

Überprüfen Sie die Übereinstimmung der Betriebs-
bedingungen mit den Leistungsdaten des Gerätes.

43

deutsch

Einbaulage:
Die Einbaulage ist beliebig.

Für Selbstentleerung stehend einbauen (Armatur nach
unten und bei Muffenanschluss und Schweißenden
mindestens 1° geneigt für den Medienablauf einbauen).

Montage:

Vor der Montage Rohrleitungen und Flanschanschlüsse
von eventuellen Verschmutzungen säubern.

Zum Schutz vor Störungen gegebenenfalls einen
Schmutzfänger vor das Ventil einbauen.

Maschenweite:
0,1 ... 0,4 mm

WarnunG!

Gefahr durch Mediumsaustritt!
Undichte Anschlüsse bei ungenauem Sitz der Dichtungen.
• Alle Anschlüsse sorgfältig und gut dichtend ausführen.

Zum Abdichten der Muffenanschlüsse geeignetes
Dichtmaterial verwenden (empfohlen wird
PTFE-Band).

deutsch

44

Zum Einschrauben der Rohrleitungen Gabelschlüssel
der passenden Schlüsselweite verwenden und den
Ventilantrieb nicht als Einschraubhebel benutzen!
Auf die Anschlüsse des Gerätes dürfen keine seit-
lichen Verspannungskräfte auftreten. Die Anschlüsse
des Gerätes und die Leitungen müssen fluchten!

Ventil entsprechend der Anschlüsse befestigen:
Muffenanschluss durch Einschrauben der Rohre,
Schweißanschluss durch Verschweißen,
Flansch durch Aufschrauben.

Flanschbild am Ventil

16

16

Ш 4,5

Ш 3,1; 6 tief;
Option für Positionierstift Ø 3 (Sicherstellung
der richtigen Lage beim Einbau)

16

16

13

45

deutsch

8.3. option: Ventil mit 3-Positions-

antrieb (mit einstellbarer
Zwischenposition)

Funktionen des Ventils:
• Geschlossen (ohne Steuerluft, durch Federkraft),
• Teilhub - Position 1 (Steuerluft gleichzeitig an X und Y),
• Vollhub - Position 2 (Steuerluft nur an X).

Stellspindel

Kontermutter

Hubeinstellung an der Stellspindel

Flanschversion

Y

X

Durchfluss

plus minus

Typ 2080
