FraNçaIS
OUTILS REQUIS:
Écarteur de panneau de garnisage,
Perceuse (mèche de 3/32 po), Tournevis
à pointe cruciforme, Sonde de vérification

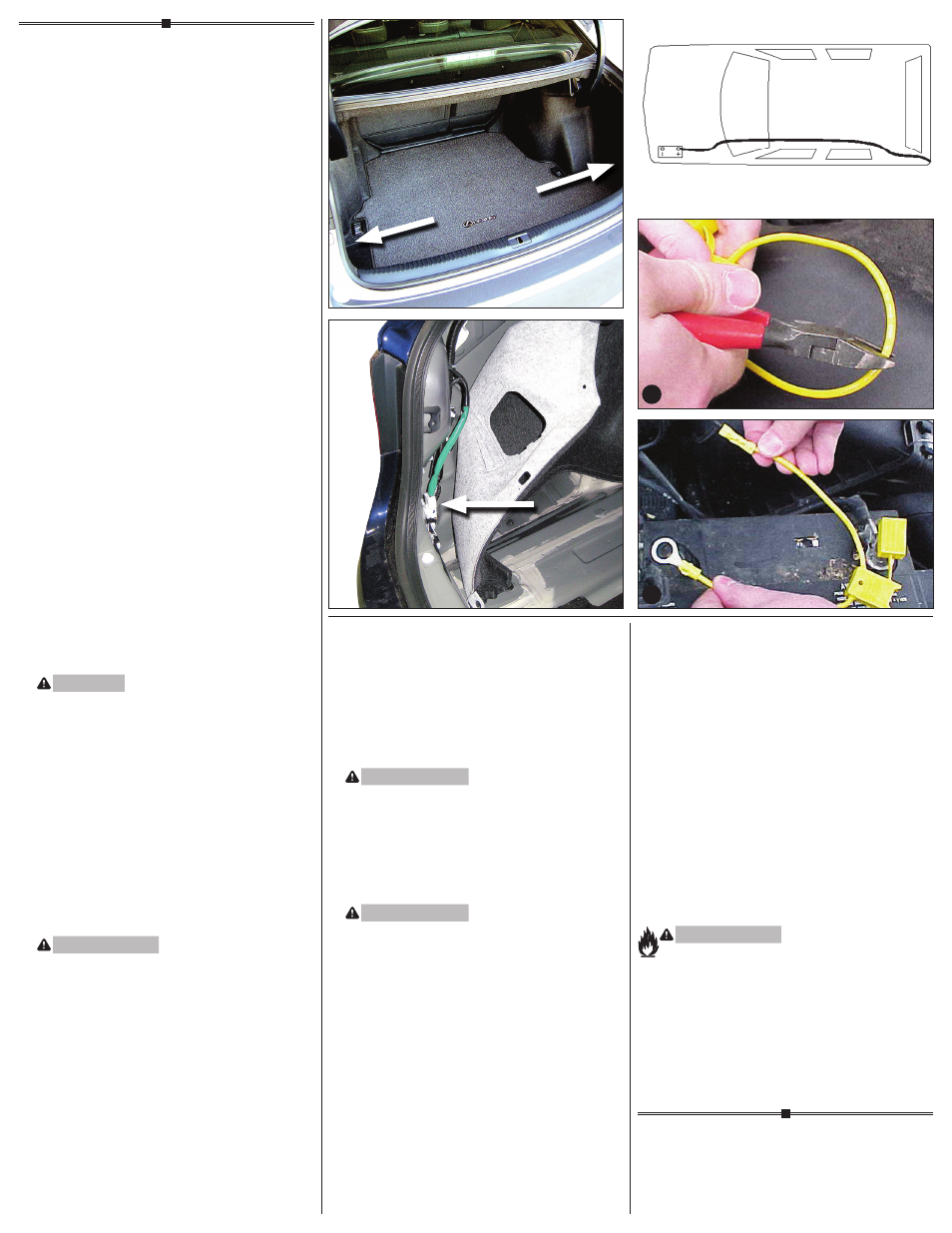

1. Ouvrir le coffre. Enlever temporairement le
panneau de seuil arrière. Retirer partiellement
le papier feutré du coffre à l’arrière de feux
arrière d.
2. Des deux côtés, conducteur et passager,
repérer le faisceau de fils des feux arrière du
véhicule. Le faisceau de fils des feux arrière
comportera, des deux côtés, un point de
branchement correspondant aux extrémités
du T-One ® connecteur en T. Débrancher ce
connecteur, en veillant à ne pas briser les
pattes de verrouillage. Toutes les surfaces
de contact des connecteurs doivent être
propres et dépourvues de saleté e.
3. Du côté conducteur, insérer l’extrémité du
T-One ® connecteur en T munie du fil jaune
entre les connecteurs du câblage du véhicule,
puis verrouiller en place. Veiller à ne pas briser
les pattes de verrouillage et s’assurer que
les connecteurs sont complètement rentrés,
avec les pattes de verrouillage en place.
4. Faire passer du côté passager l’extrémité
du T-One ® connecteur en T munie du fil vert,
derrière les panneaux et le long du seuil.
Répéter l’étape 3 avec les extrémités du
connecteur en T munies du fil vert.
5. Repérer un endroit approprié à proximité du
connecteur pour effectuer la mise à la masse.
Nettoyer la surface pour y enlever toute trace
de saleté ou de traitement antirouille. Percer
un trou de 3/32 po et fixer le fil blanc à l’aide
de l’oeillet et de la vis fournis.
ATTENTION
Avant de percer, vérifier ce qui se trouve
sous la surface pour prévenir tout dommage
au véhicule ou toute lésion corporelle. Ne pas
percer de surfaces exposées.
6. Depuis l’intérieur du véhicule, connecter le
fil noir de calibre 12 et le fil rouge provenant
de la boîte noire du connecteur en T à l’aide
du connecteur d’about jaune fourni. De deux
choses l’une : acheminer le fil noir à travers
le passe-fils et le long du cadre de châssis
extérieur, ou; suivre le filage existant le long
des seuils jusque la batterie dans le haut
du compartiment moteur, en prenant soin
d’éviter les endroits susceptibles de pincer
ou endommager le fil f.
AVERTISSEMENT
Si l’on choisit le trajet du passe-fils et de
l’extérieur du véhicule, il faut éviter les tuyaux
chauds, les écrans thermiques, le réservoir de
carburant ou tout autre endroit susceptible de
coincer ou endommager le fil.
7. Débrancher le câble de la borne négative (-)
de la batterie du véhicule. Si ce n’est déjà
fait, enlever le fusible du porte-fusible jaune
(fourni). Après avoir coupé le fil du porte-
fusible g, attacher la cosse à anneau et la
fixer au câble de la borne positive (+) de la
batterie du véhicule. À l’aide du raccord
jaune (fourni), attacher l’autre extrémité
du porte-fusible au fil noir de calibre 12 h.
AVERTISSEMENT
Lire et observer tous les avertissements et
consignes de sécurité qui sont imprimés sur
la batterie du véhicule de remorquage.
8. Rebrancher le câble de la borne négative (-)
de la batterie du véhicule et placer le fusible
de 10 ampères dans le porte-fusible mentionné
à l’étape 7.
AVERTISSEMENT
Tous les branchements doivent être terminés
pour que le T-One ® connecteur en T fonctionne
correctement. Tester et vérifier l’installation
à l’aide d’une lampe témoin ou sur une
remorque. Comme test initial, réinitialiser
le système électrique du véhicule en retirant
temporairement la clé du contact.
PAGE 2 OF 3
9. Pour prévenir les dommages ou les bruits
indésirables, repérer une surface plane
à un endroit qui ne gêne pas le passage
et monter le module/boîtier noir du T-One ®
connecteur en T.
10. Afin de prévenir les dommages ou les bruits
de cliquetis, fixer le reste du faisceau du
T-One ® connecteur en T à l’aide des attaches
de câble fournies, en prenant soin d’éviter
les endroits susceptibles de couper ou
coincer les fils.
11. Réinstaller les tapis et tout autre attache ou
panneau ont été enlevés lors de l’installation,
en prenant soin de ne pas pincer ni couper
les fils.
REMARQUE
Remiser le connecteur à 4 voies dans le coffre
quand il n’est pas utilisé.
AVERTISSEMENT
Un circuit surchargé peut occasionner des
incendies. NE DÉPASSEZ JAMAIS la valeur
la plus basse indiquée par le fabricant de
remorquage, ou:
• Max. lumière arrêt/tournant: 1 par côté
(2,1 amps)
• Max. lumières arrières: (5,6 amps)
Consultez le manuel du propriétaire et la
feuille d’instructions du véhicule pour de
plus amples informations.
