Draw-Tite 118605 T-ONE CONNECTOR - Manual (Page 3)

ESpaÑoL
HERRAMIENTAS NECESSARIAS:
Encaje y trinquete de T30, Corte el removedor
de paneles, Encaje y trinquete de 10mm o llave
de tuercas de 10mm, Taladro (broca de 3/32”),
Llave de tubo de 1/4”, Plegadores de cable,
Cortadores de cable, Destornillador de estrella,
Terminal de prueba

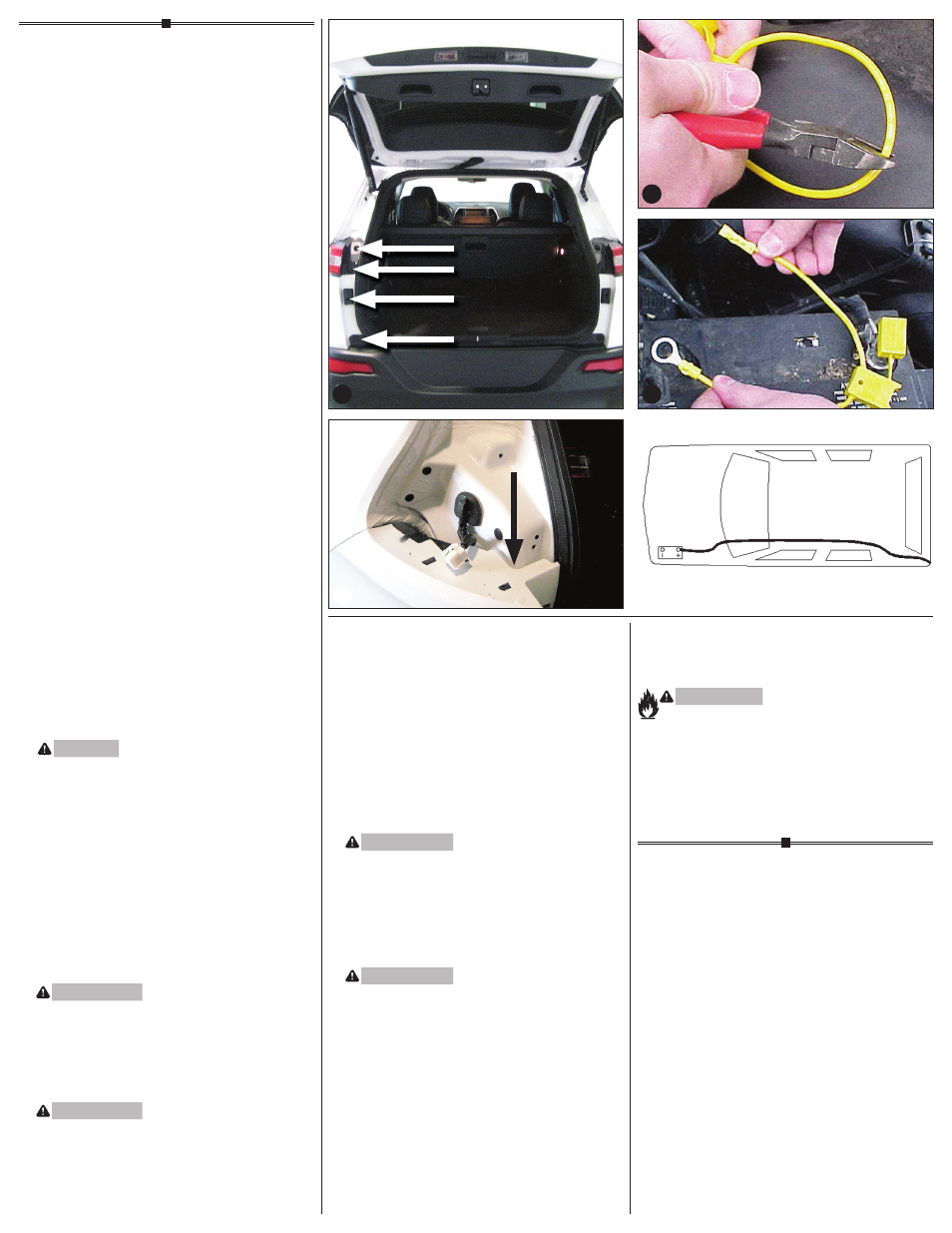

1. Abra la compuerta trasera y retire los
conjuntos de luces traseras quitando los
cuatro tornillos de cabeza T30 de cada lado.
Saque cuidadosamente las carcasas del
vehículo, teniendo cuidado de no reventar
las pestañas de alineación d.
2. Desconecte el arnés de cableado del vehículo
de ambos receptáculos de las luces traseras.
En el lado del conductor, inserte el extremo
del T-One ® conector en T con los cables
amarillos hacia arriba entre el parachoques
y la carrocería del vehículo dentro del
receptáculo de la luz trasera e.
3. Conecte el extremo del conector en T
con el cable amarillo entre los enchufes
correspondientes en el receptáculo de luz
trasera del costado del conductor y el arnés
del cableado del vehículo.
4. Rote el extremo del T-One ® conector en T con
el cable verde hacia el costado del pasajero y
rote el conector plano de 4 salidas por debajo
del parachoques. Enrute el extremo del T-One ®
conector en T con el cable verde a través de
la abertura en el costado del pasajero, con
cuidado de evitar cualquier tubería caliente,
protectores de calor, el tanque de combustible
o cualquier otro punto que pudiera pellizcar
o frenar el cable. Repita el paso 3.
5. Localice un punto adecuado de conexión a
tierra cerca del conector. (No perfore en el
piso o base del vehículo). Limpie la suciedad y
el anticorrosivo del área. Perfore un orificio de
3/32” y asegúrelo con un cable blanco usando
el ojete y tornillo que se incluyen.
ATENCIÓN
Revise qué hay detrás de cualquier superficie
antes de perforar para evitar daños al vehículo
y/o lesiones personales. No perfore ninguna
superficie expuesta.
6. Desconecte el cable negativo (-) de la batería
del vehículo. Si no se ha retirado, retire el
fusible del portador de fusibles amarillo
(suministrado). Después de cortar el alambre
del portador de fusibles f, una el terminal de
anillo y asegúrelo al cable positivo (+) de la
batería del vehículo g. Conecte el otro extre-
mo del portador de fusibles al alambre negro
de 12 ga. usando el conector de cabeza
amarillo (suministrado).
ADVERTENCIA
Lea y siga todas las advertencias y
precauciones impresas en la batería
del vehículo de remolque.
7. Empezando por el frente del vehículo, dirija
el cable negro de 12 ga. por detrás a lo largo
del riel de chasis h.
ADVERTENCIA
Dirija el cable con cuidado de evitar cualquier
tubería caliente, protectores de calor, el tanque
de combustible o cualquier otro punto que
podría pellizcar o romper el cable.
© 2013 Cequent Performance Products, Inc. PAGE 3 OF 3
8. Dirija el cable negro de 12 ga. hacia la parte
posterior del costado del conductor. Localice
la abertura entre el parachoques posterior del
vehículo y la carrocería permitiendo la entrada
hacia el área de la luz trasera del lado del
conductor. Dirija el cable hacia arriba a través
de este orificio y una el cable negro de 12
ga. hacia el cable negro desde la caja negra
conectora en de T con el conector de cabezas
amarillo que se suministra.
9. Vuelva a conectar el cable negativo (-) de la
batería e instle el fusible de 15 amperios en
el portador de fusibles del paso 5.
ADVERTENCIA
Ensaye y verifique la instalación con una
luz de prueba o remolque una vez se instale.
10. En el costado del conductor, localice una
superficie plana en un lugar que no estorbe
e instale la caja negra de conversión del
T-One ® conector en T con la cinta adhesiva
por ambos lados.
ADVERTENCIA
Verifique que el módulo esté instalado de
manera que el lado epóxico del módulo
esté orientado hacia el piso para evitar la
acumulación de agua.
11. Vuela a instalar las ensambladuras de los
receptáculos de las luces traseras, colocando
el arnés de cableado del vehículo entre el
receptáculo y la carrocería. Fije el resto
del arnés T-One ® conector en T debajo del
parachoques con los amarres para cables
que se suministran, con cuidado para evitar
cualquier área que corte o pellizque el cable.
NOTA
Instale el conector para 4 cables (4-Flat) en
una ubicación adecuada debajo del vehículo.
El soporte no está incluido.
ADVERTENCIA
La sobrecarga del circuito puede ocasionar
incendios. NO exceda la calificación de
remolque más baja indicada por el fabricante o:
• Máx. luz de estacionamiento/ direccional:
2 por costado (4.2 amperios)
• Máx. luz trasera: (7.5 amperios)
Lea el manual del propietario y la hoja de instruc-
ciones del vehículo para información adicional.
h
f
g
e
d
