PAGE 3 OF 3
ESpaÑoL
HERRAmIENTAS NECESSARIAS:
Corte el removedor de paneles,
Plegadores de cable
ATENCIÓN
1 Opción de enchufe
Con los conectores de tope que se suministran,
una los cables del adaptador a los cables
correspondientes en el control de freno
eléctrico, siguiendo las instrucciones de
instalación del control del freno, antes de
instalarlo en la caja de empalme del vehículo d.
2 Opción de enchufe
Conecte el adaptador de control del freno
dentro del receptáculo correspondiente en la
parte posterior del control del freno antes de
conectarlo a la caja de empalme del vehículo.

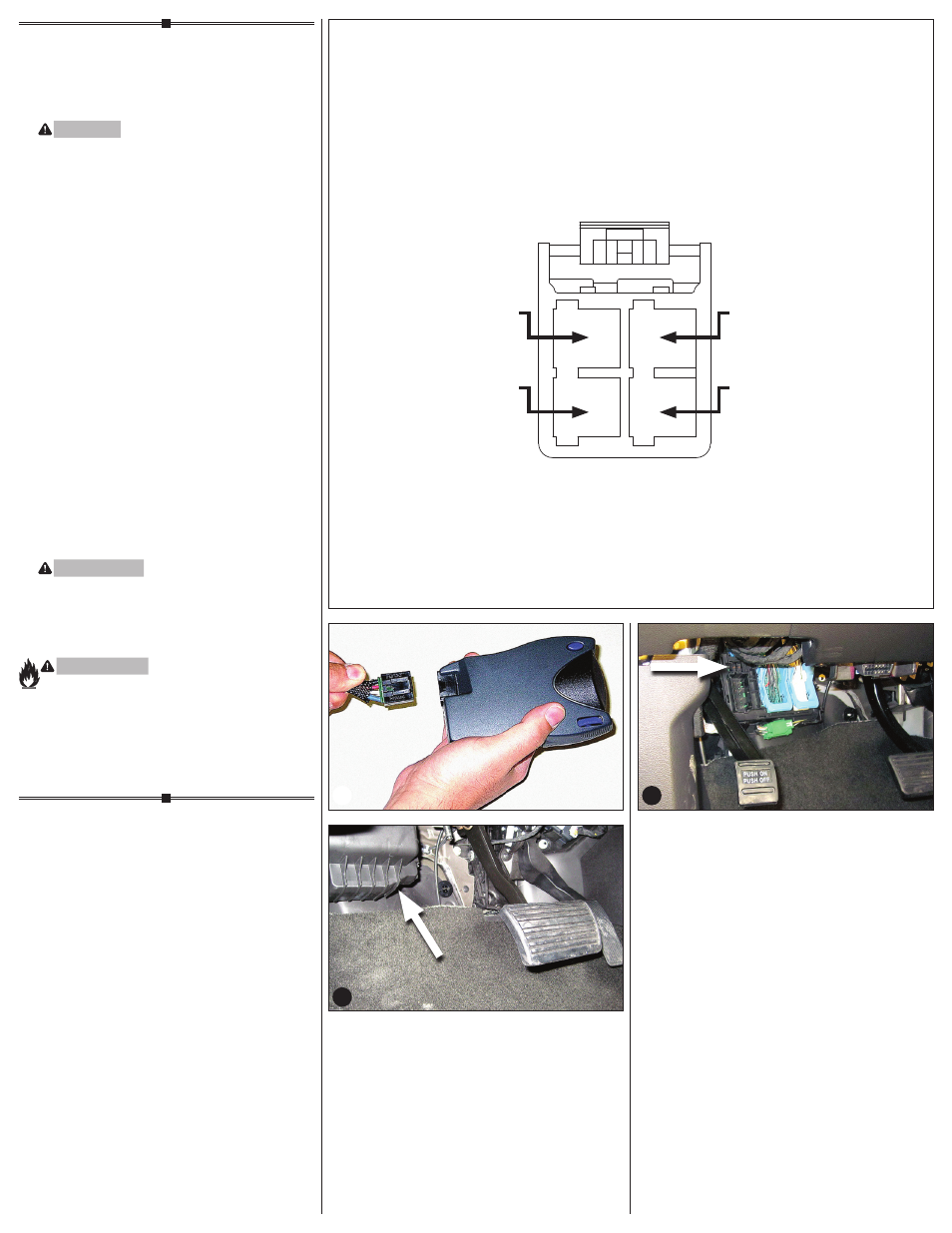

1. Localice la Caja de Conexiones Eléctricas
negra del vehículo en el interior de la
camioneta, debajo del tablero, a la izquierda
de la columna de dirección, justo encima del
tapiz. Retire la cubierta y encuentre el punto
de conexión correspondiente a los frenos de
remolque eléctricos en la Caja de Conexiones
Eléctricas ef.
2. Enchufe el Adaptador de Control de Freno
en la conexión correspondiente en la Caja
de Conexiones Eléctricas. Siga todas las
instrucciones de instalación del fabricante
del control del freno.
ADVERTENCIA
Complete la instalación de acuerdo a las
instrucciones del fabricante del control de
freno y monte la unidad así como se indica.
Realice los procedimientos de prueba así
como se indica.
ADVERTENCIA
La sobrecarga del circuito puede ocasionar
incendios. NO exceda la calificación de remolque
más baja indicada por el fabricante o:
• Máx. 4 EJES: 8 FRENOS (24 amperios)
Lea el manual del propietario y la hoja
de instrucciones del vehículo para
información adicional.
© 2013 Cequent Performance Products, Inc.
Conductor Del Controlador
De Freno (Salida) Al Freno
Eléctrico Del Remolque
Conductor (Con Fusible)
De La Bateria Al Controlador
Del Freno Del Remolque
Tierra
Interruptor De Luces De
Frenado Del Vehiculo
Al Controlado De Freno
(Entrada)
Protector Del Adaptador De Cables
(Contiene Los Terminales Hembra - Alambre El Lado)
d
e
f
