PAGE 2 OF 3

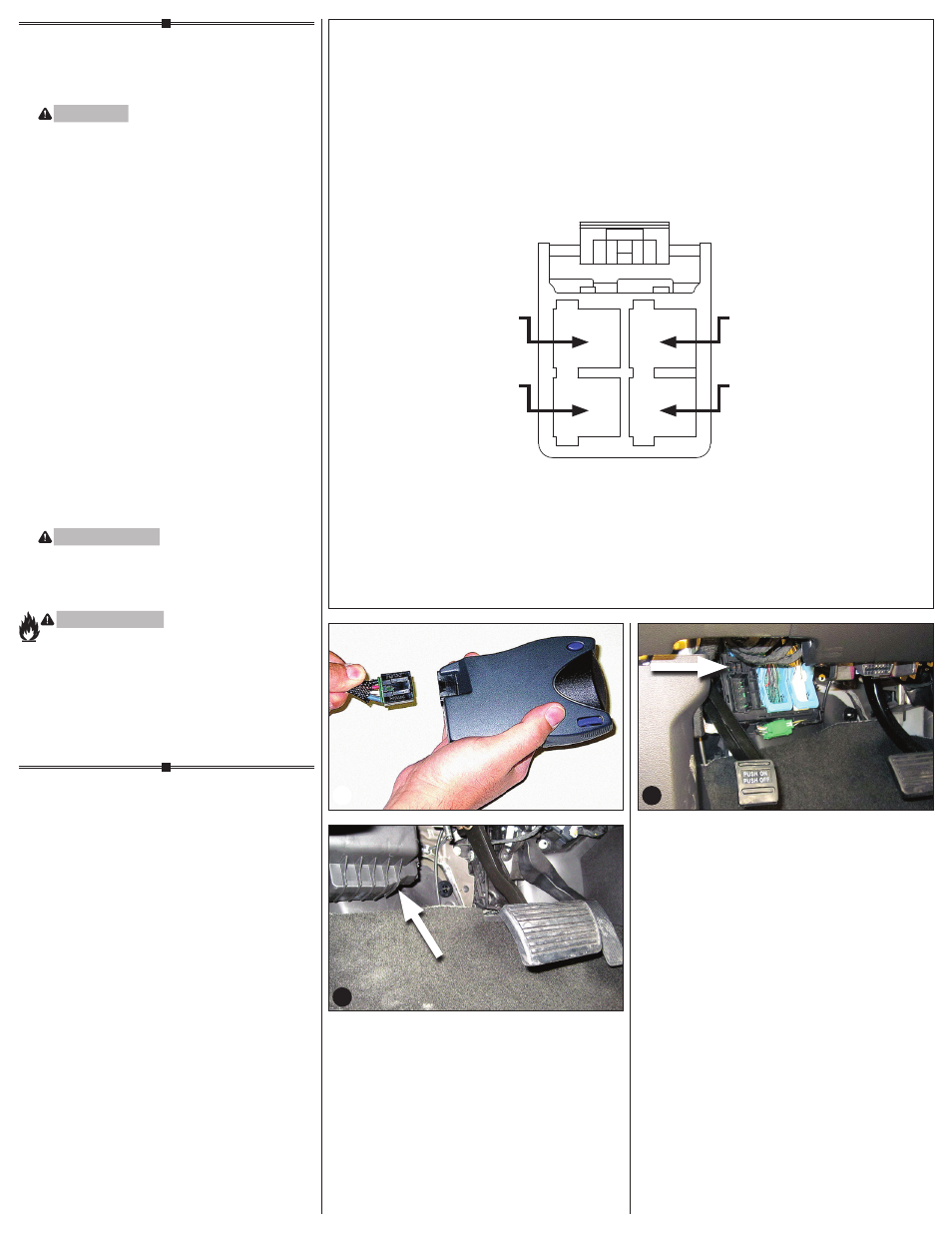

Contrôle De Frein
De Remorque (Sortie)
Alimentation À Fusible De La
Batterie Au Contrôle De Freins
Mise À La Terre
Commutateur De Feux
D’arrêt Du Véhicule Au
Controle De Freins
Logement De L’adaptateur De Câblage
(Contenant Les Bornes Femelle - Côté Fil)
d
e
f
FraNçaIS
OUTILS REQUIS:
Écarteur de panneau de garnisage, Sertisseurs
ATTENTION
1 Option de fiche
À l'aide des connecteurs d'about fournis,
rattacher les fils de l'adaptateur aux fils
correspondants de la commande de frein
électrique (en observant les instructions
d'installation de la commande) avant de
le connecter à la boîte de raccordement
du véhicule d.
2 Option de fiche
Brancher l’adaptateur de la commande de
frein dans le réceptacle correspondant sur
la face arrière de la commande de frein avant
de le connecter à la boîte de raccordement
du véhicule.
1. Repérez la boîte de jonction noire située à
l'intérieur du véhicule, sous le tableau de bord, à
gauche de la colonne de direction et au-dessus
du tapis de sol. Retirez le couvercle et repérez le
point de raccordement de la boîte de jonction et
des freins de remorque électriques ef.
2. Reliez l'adaptateur de la commande de frein au
point de raccordement de la boîte de jonction.
Suivez toutes les directives d’installation du
fabricant de la commande de frein.
AVERTISSEmENT
Complétez l’installation en suivant les
instructions d’installation du manufacturier et
montez l’unité comme indiqué. Exécutez les
procédures de test comme indiqué.
AVERTISSEmENT
Un circuit surchargé peut occasionner des
incendies. NE DÉPASSEZ JAMAIS la valeur
la plus basse indiquée par le fabricant de
remorquage, ou:
• Max. 4 ESSIEUX: 8 FREINS (24 ampères)
Consultez le manuel du propriétaire et la
feuille d’instructions du véhicule pour de
plus amples informations.
