Volkswagen Beetle Turbo Gasolina
excluye TDI (turbo diesel) y todos los modelos convertibles
Números de partes:

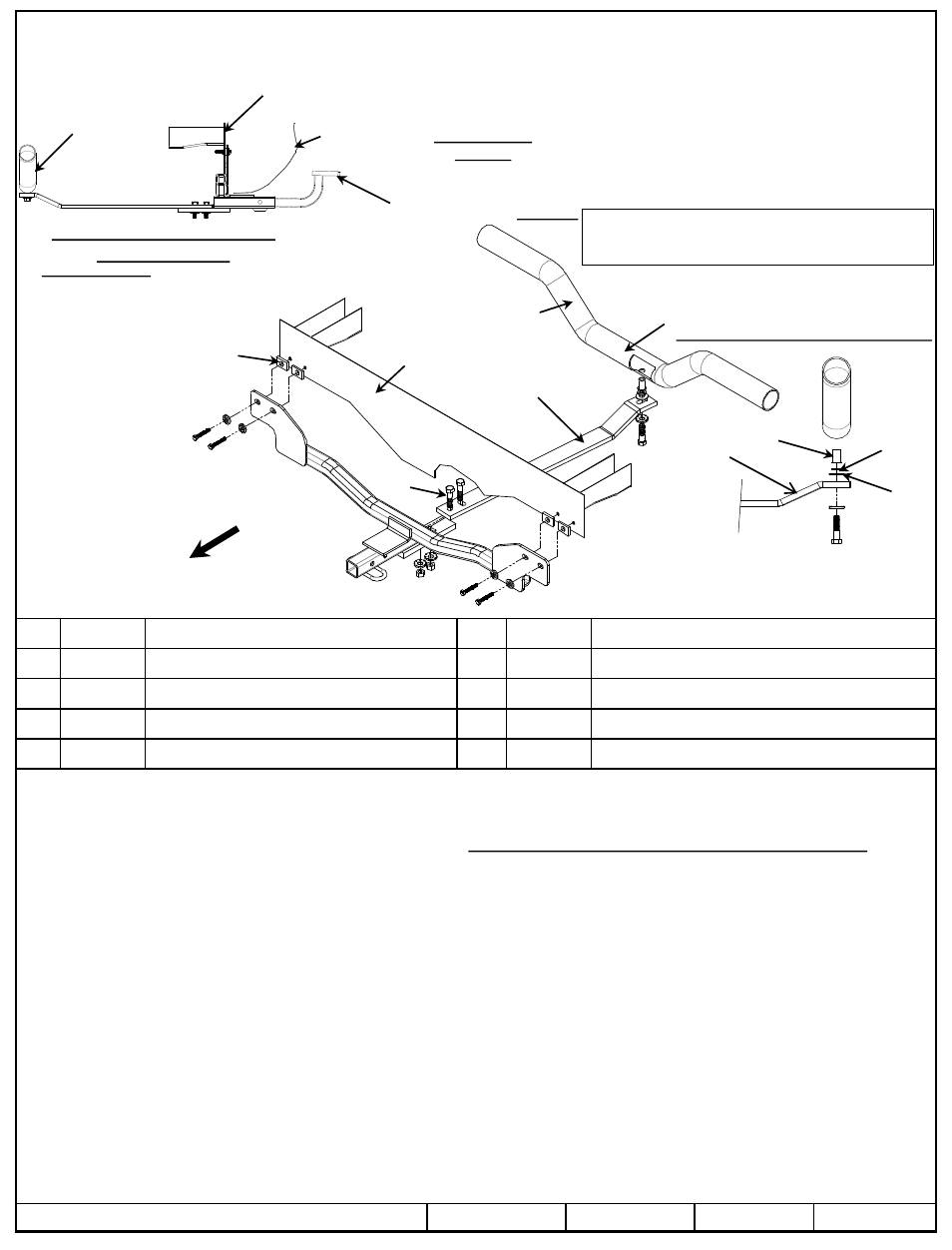

El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado: PC3 y 4
Equipo necesario: Cinta
Llaves: 13mm, 3/4” (2)
Brocas de taladro: 11/16"
Panel lateral
Travesaño
© 2011, 2012, 2013 Cequent Performance Products, Inc. Hoja 3 de 3 24879N 2-14-13 Rev. C
j
Cant. (4) Perno hexagonal, M8 x 1.25 x 50 mm CL10.9
o
Cant. (2) Tuerca hexagonal, 1/2-13
k
Cant. (4) Arandela cónica, 3/8"
p
Cant. (1) Tuerca de ribete
l
Cant. (4) Espaciador, 250 X 1.00 X 1.50
q
Cant. (1) Arandela plana, ½”
m
Cant. (3) Perno, ½-13 x 2.25 GR5
r
Cant. (1) Arandela de bloqueo, ½”
n
Cant. (3) Arandela cónica, 1/2
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o La barra de tracción se debe
usar en la posición levantada
únicamente.
Kit de barra de
tracción:
3594
Kit de tornillos: 24879F
Form F206 Rev A 5605
2000 LB (908 Kg) Peso máximo bruto del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
j
k
l
o
m
n
El orificio del travesaño se debe agrandar
NO PERFORE A TRAVÉS DEL TUBO
m
n
p
*r
q
Barra
Barra
Atrás
Travesaño
Panel lateral
Placa
protectora
* Para instalar la tuerca de
ribete únicamente
1. Baje el escape al retirar los aisladores de goma del gancho del silenciador en el lado del conductor. Quite el aislante exterior primero luego el
aislante interior. Rociar un lubricante o agua jabonosa en el vástago del gancho de metal y el aislante de goma ayuda para el desmonte. Retire
los (2) pernos que sostienen el escape en su lugar en el lado del pasajero.
2. Retire los pernos existentes del panel lateral debajo de la unión del parachoques. Devuelva al propietario.
3. Usando el taladro de 11/16” abra el orificio existente en el travesaño. NO PERFORE A TRAVÉS DE AMBOS LADOS DEL TRAVESAÑO Es
posible que sea necesario levantar el vehículo o subirlo con un gato para acceso adicional.
4. Una los espaciadores ya sea a la parte posterior del resorte o al panel lateral.
5. Levante el enganche a su posición sobre los tubos de escape y deslice a su posición en la parte posterior del panel lateral. Instale pernos M8 y
arandelas cónicas de 3/8" como se muestra. Apriete ligeramente todos los (4) pernos.
6. Instale la tuerca de ribete, arandela de bloqueo de ½”, arandela plana de ½”, barra de enganche, luego la arandela cónica de ½” y el perno de ½
al extremo de la barra de una sola ranura. (Apriete a mano únicamente)
7. Coloque la barra en su lugar como se muestra, e instale los pernos de 1/2” en la parte posterior del enganche e instale las arandelas cónicas de
½” y los pernos de ½ y apriete ligeramente.
8. Para instalar la tuerca de ribete (pieza 7) en el travesaño, sostenga la barra firmemente contra el travesaño mientras aprieta el perno hexagonal
de ½-13 a 45 pies-LB(61 N*M) (Esto acomodará la tuerca de ribete.)
9. Afloje el perno hexagonal de ½-13 en la tuerca de ribete y retire la arandela de bloqueo que se usa únicamente para instalar la tuerca de ribete.
10. Vuelva a instalar el perno hexagonal de ½” y la arandela cónica
11. Apriete todos los tornillos según las especificaciones de torsión exigidas.
12. Vuelva a instalar el escape.
Apriete todos los tornillos M8 con una llave de torsión a 20 Lb.-pies. (27 N*M) Apriete
todos los tornillos 1/2-13 GR 5 con una llave de torsión a 75 Lb.-pies. (102 N*M)
24879
60296
77266
24776 U-HAUL
Instrucciones de instalación
