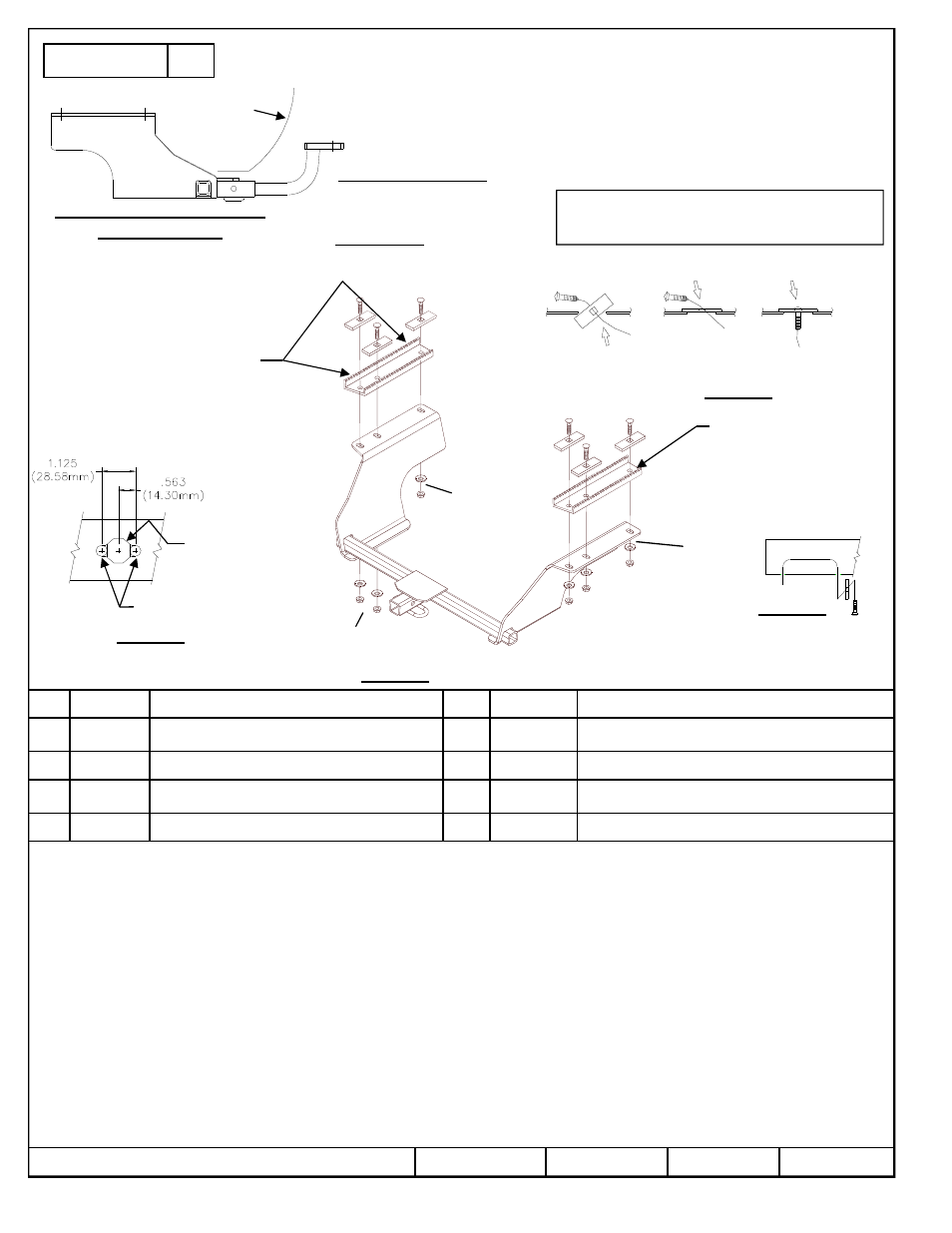

Instrucciones de instalación

Números de partes:

El enganche se muestra en la

posición correcta

Ubicación del acceso al cableado: Impreza: PC3, PC4

Forester: SUV8

Equipo necesario: Lija metálica

Llaves: ¾”, 10mm

Brocas de taladro: ½”, 3/8”

2000 LB (908 Kg) Peso bruto máximo del remolque

200 LB (90.8 Kg) Peso máximo de la horquilla

No supere el valor inferior entre la calificación del

fabricante del vehículo de remolque o

La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.

Kit de barra de tracción:

3594

Kit de tornillos: 24888F

Retire los tapones plásticos
de los orificios existentes
en ambos lados

3

3

3

3

4

4

4

4

1

1

1

1

2

2

2

2

3

3

3

3

4

4

4

4

1

1

1

1

2

2

2

2

56

56

56

56

87

87

87

87

56

56

56

56

Diámetro de 3/8” orificios performados

Modifique este orificio - ambos
lados para permitir la inserción-
Ver Figura 2

Figura 3

Orificio de 7/8”
de diámetro existente
en el bastidor

Placa protectora

A. Inserte el perno y

el bloque en el bastidor

B. Alinee el bloque en

el orificio de acceso.

C. Hale el perno a través

del bloque

Figura 4

Procedimiento para insertar las piezas

24888
60305
77276

24960

U-Haul

Calificación de

accesorios

B

Subaru Impreza 4-Dr. Sedan

Excluding WRX & STI

1.

Baje el escape desconectando los (5) ganchos de goma del escape desde los soportes del gancho.

2.

Quite el protector de calor y perforar los agujeros donde sea necesario para instalar los pernos.
Nota: Cuando el enganche se instale, el protector de calor quedará colocado entre el larguero del bastidor y el enganche.

3.

Retire (2) tapones plásticos de los orificios existentes en cada larguero del bastidor como se muestra arriba en la Figura 1 y deseche.

4.

Use una perforación de 3/8” y lije para modificar el orificio más delantero en cada larguero del bastidor, como se muestra en la Figura 2, para

permitir la insersión de los espaciadores y los pernos de carruaje.

5.

Inserte el espaciador y el perno de carruaje de 7/16" a través del orificio de acceso modificado en el paso 4 y hacia abajo a través del orificio

central en cada larguero del bastidor (ver figura 3). Inserte los bloques restantes y los pernos de carruaje en los orificios de acceso y deje caer

de nuevo hacia abajo a través de los orificios, verificando que los bloques se extiendan a ambos lados del orificio (ver Figura 4).

6.

Levante el enganche a su posición, tenga cuidado de no empujar los tornillos en el bastidor y asegure con arandelas cónicas y tuercas.

Apriete los tornillos 1/2-13 GR5 a 75 lb. -pies (102 N*M)
Apriete los tornillos 7/16-14 GR5 a 50 lb. -pies (68 N*M)

7.

Levante el escape de nuevo a su posición y vuelva a instalar los ganchos del escape que se desconectaron en el paso 1.

z

2012, 2013 Cequent Performance Products Inc.

Sheet 3 of 3

24888N

3-1-13

Rev. B

1

1

1

1

Cant. (2)

Perno de carruaje ½-13 x 1.75 GR5

6

6

6

6

Cant. (2)

Tuerca hexagonal ½-13

2

2

2

2

Cant. (2)

Espaciador 1/4 x 1 x 3 (orificio cuadrado para

perno de carruaje de 1/2")

7

7

7

7

Cant. (4)

Arandela cónica - 7/16"

3

3

3

3

Cant. (4)

Perno de carruaje 7/16-14 X 1.75 GR5

8

8

8

8

Cant. (4)

Tuerca hexagonal, 7/16-14

4

4

4

4

Cant. (4)

Espaciador 1/4 x 1 x 3 (orificio cuadrado para

perno de carruaje de 7/16")

9

9

9

9

Cant. (2)

Cable de halar - 1/2"

5

5

5

5

Cant. (2)

Arandela cónica - ½”

Cant. (4)

Cable de halar, 7/16"

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el

colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya

dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.

Regulación V-5 y SAE J684.

Form F206 Rev A 5605

87

87

87

87

87

87

87

87

Figura 2

La modificación del orificio de acceso permite
insertar el bloque y el pernos de carruaje

Enrolle el cable de halar
para mantener
el espaciador
independiente del perno

Figura 1
