Instrucciones de instalación
Suzuki Grand Vitara
Número de partes:
24764
77140
60827

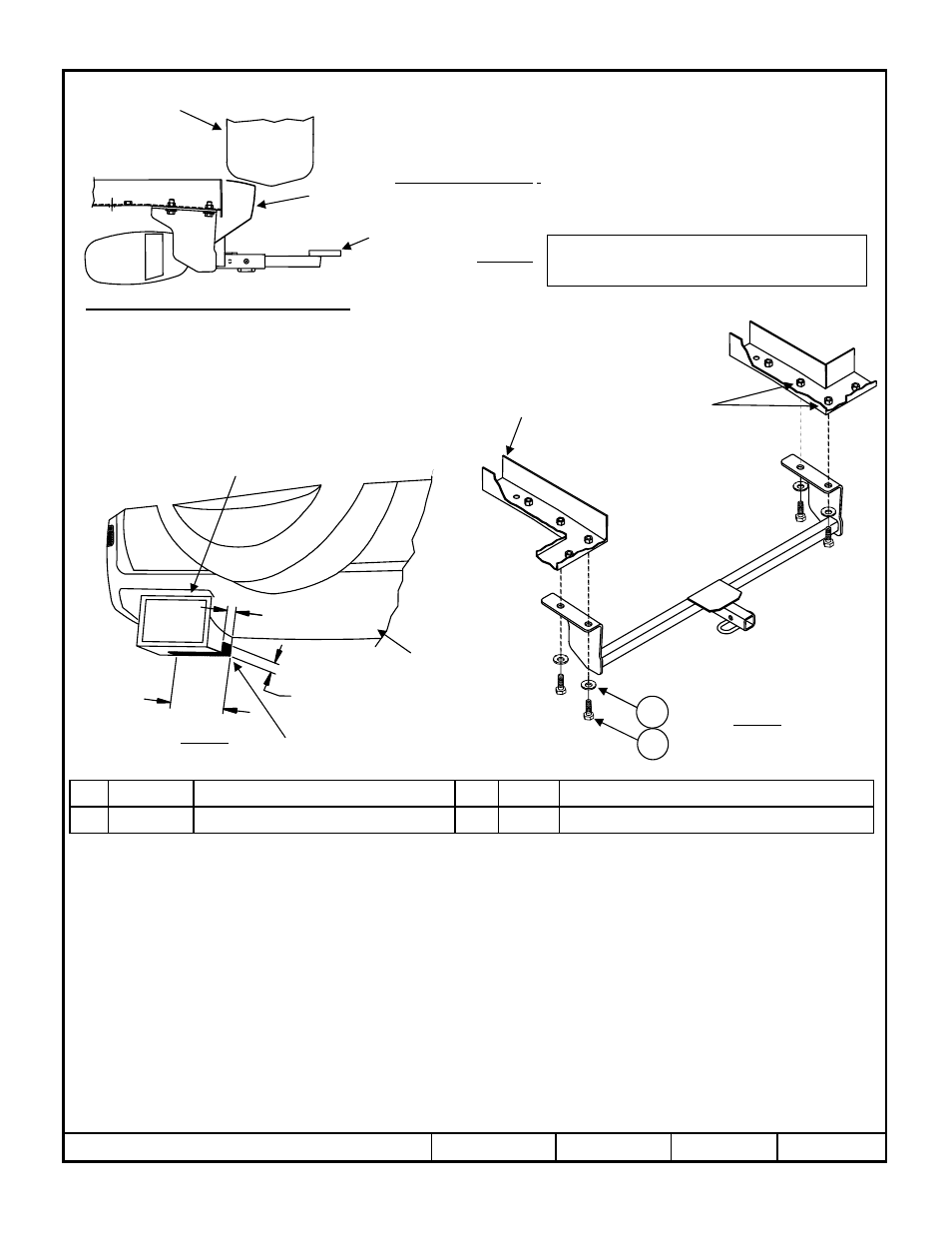

El enganche se muestra en la posición correcta Ubicación del acceso al cableado: SUV3, SUV4
Equipo necesario: Cuchillo de trabajo
Llaves: 19 mm, llave de torsión
Brocas de taladro: N/A
1. Informe al propietario del vehículo que la placa protectora requiere recortes menores para ajustar el enganche.
2. Con un marcador de felpa, mida y marque un reborde en la placa protectora como se indica en la figura 1.
3. Con un cuchillo de trabajo, recorte cuidadosamente la placa protectora en la parte inferior de la sección interior del área de instalación de la
placa del vehículo como se muestra.
4. Levante el enganche a su posición, alineando los orificios en el enganche con las dos tuercas de soldar más posteriores en la base del
larguero del bastidor, ambos lados.
5. Sin apretar instale los pernos hexagonales de M12 y arandelas cónicas dentadas, cuatro lugares.
Rev. A 11-8-05 24764N Hoja 1de 3 z 2005 Cequent Towing Products
Apriete todos los tornillos M12 CL8.8 con una llave de torsión hasta 76 Lb.-pies (102 N-m)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o
bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del
accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684.
2000 LB (907 Kg.) Peso máximo bruto del remolque
200 LB (90 kg.) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición levantada
únicamente.
.
Kit de barra de tracción :
3591
Kit de tornillo: 24764F
Figura 2.
Larguero
del bastidor
Placa
protectora
Arandela cónica dentada ½ Cant. (4) 2
Perno hexagonal, M12 x 1.25 x 35mm CL8.8 Cant. (4) 1
Figura 1.
Ubicación para instalación de la
placa del vehículo
Placa
protectora
8"
3/4"
1-1/4"
2
1
Tuercas de
soldar
existentes
Iguales
Llanta de
repuesto
Área al ajuste
