Page 3

Instrucciones de instalación
NISSAN VERSA NOTE
Números de partes:
El enganche se muestra en la
posición correcta
Equipo necesario: Aisladores galvánicos
(suministrados), lubricante o agua jabonosa,
tijeras de latón,
Llaves: M10, 11/16 y 3/4
Brocas de taladro: Sierra de
copa de 1”
*Se muestra el lado del
conductor únicamente
1.
Baje el escape en el aislador de goma. Rociar un lubricante o agua jabonosa en el vástago del gancho de metal y el aislante de goma ayuda para el desmonte.
2.
Quite el perno m6 posterior que sostiene el protector de calor en su lugar. Devuelva al propietario. Recorte el protector de calor para acceso al orificio en el
larguero del bastidor del pasajero. Fig. 3.
3.
Retire la caja negra (depósito de carbón) del bastidor quitando el perno M8 y deslizando la caja hacia adelante.
4.
Con la sierra de copa de 1", perfore un orificio de acceso en el larguero del bastidor del lado del conductor y del pasajero en línea con el orificio existente para
insertar la tuerca de manija. Fig. 2.
5.
Instale las tuercas de manija de 1/2" en el bastidor a través de los orificios perforados.
6.
Instale el perno de carruaje de 1/2 y el espaciador como se muestra en la Fig 1., en el gancho de amarre.
7.
Aplique los aislantes galvánicos transparentes al soporte del lado del pasajero como se muestra. Fig. 1.
8.
Levante el enganche a la posición e instale la arandela cónica y la tuerca a la unión de amarre, no apriete más en este punto. Fig. 1.
9.
Inserte los tornillos de 1/2 a través de las ranuras en ambos lados e instale los tornillos como se muestra en la Fig. 1. Nota: En el lado del pasajero el protector
de calor queda inserto entre el larguero del bastidor y el enganche.
10.
Centre el enganche en el vehículo.
11.
Apriete todos los pernos según las siguientes especificaciones.
12.
Vuelva a instalar el escape.
©
2013 Cequent Performance Products, Inc
Hoja 3 de 3
24909N
04-15-14
Rev. C
1
1
1
1
Cant. (1)
Perno de carruaje, ½-13 x 2.00 GR5
5
5
5
5
Cant. (2)
TUERCA DE MANIJA, ½ -13
2
2
2
2
Cant. (1)
Espaciador, ¼ X 1.50 X 3.00
6
6
6
6
Cant. (2)
PERNO, ½ -13
3
3
3
3
Cant. (3)
Arandela cónica, ½”
7
7
7
7
Cant. (2)
AISLANTE GALVANICO
4
4
4
4
Cant. (1)
Tuerca hexagonal, ½-13
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la esfera estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u
otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o esfera que se hayan dañado. Observe las precauciones de
seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
Kit de tornillos: 24909F
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Ubicación del acceso al cableado: SUV3, 4
Form: F205 Rev A 5-6-05
Apriete todos los tornillos 1/2-13 GR 5 que usan una tuerca de manija con una llave de torsión a 50 Lb.-
pies. (68 N*M) Apriete todos los tornillos 1/2-13 GR 5 con una llave de torsión a 75 Lb.-pies. (102 N*M)
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de
tracción:
3592
2000 LB (908 Kg) Peso máximo bruto del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla

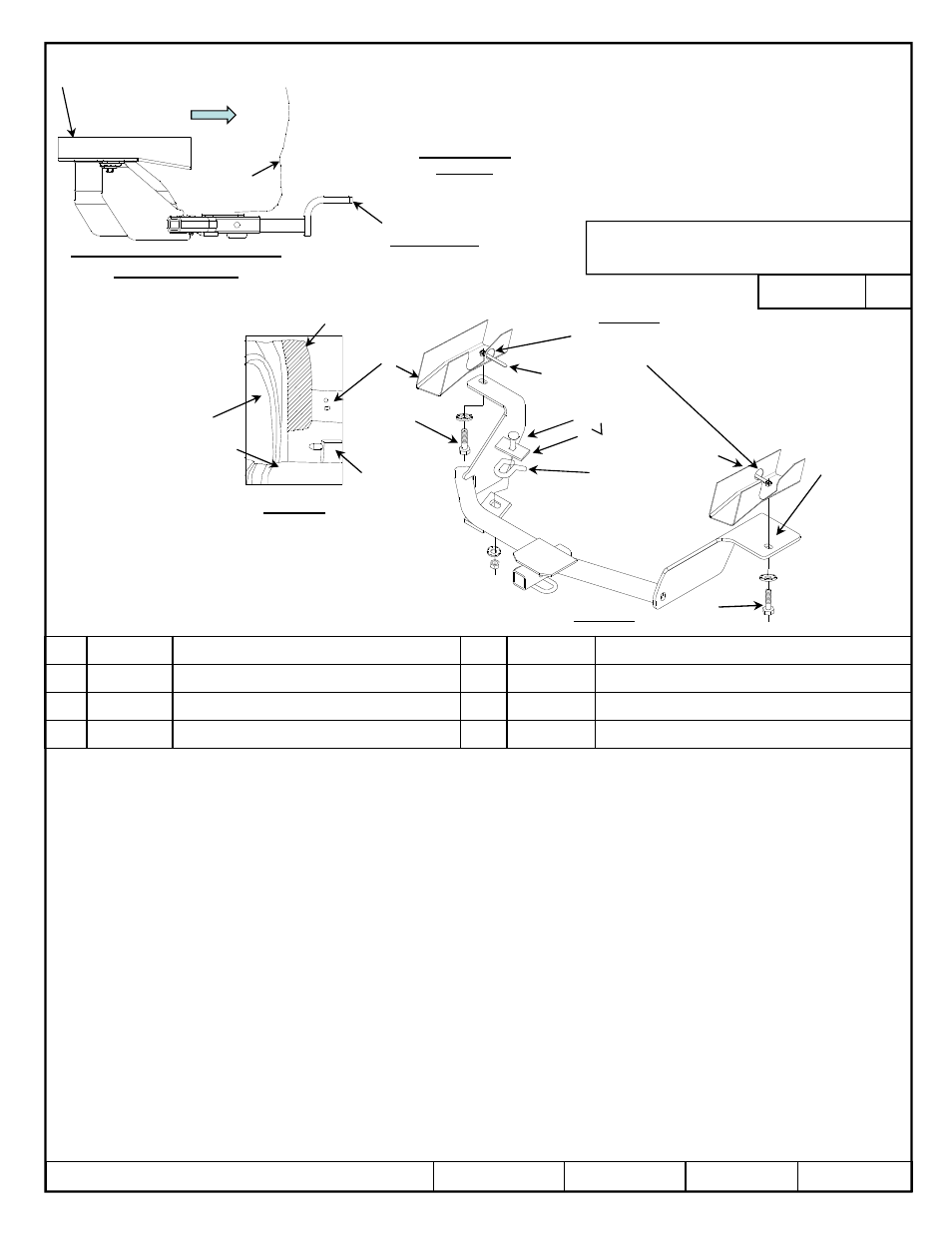

Figura 2
Figura 1
Figure 3
Recorte el
protector de calor
como se muestra
.
Recorte el protector de calor
como se muestra. Orificio de
acceso debajo del protector de
calor del lado del pasajero
únicamente
Larguero del
bastidor
Silenciador
Aislante
de goma
Gancho de amarre
1
3
2
4
6
3
7
Larguero del bastidor
Placa protectora
Tubo de escape
No se muestran el
escape y el
protector de calor
Atrás
Aislantes
galvánicos
entre
el protector
de calor y el
soporte de
enganche
6
Taladre un orificio de
acceso para la tuerca de
manija.
3
5
5
Calificación de
accesorios
A
24909
60340
77296
29175 UH
