Draw-Tite 24860 SPORTFRAME HITCH - Manual (Page 3)

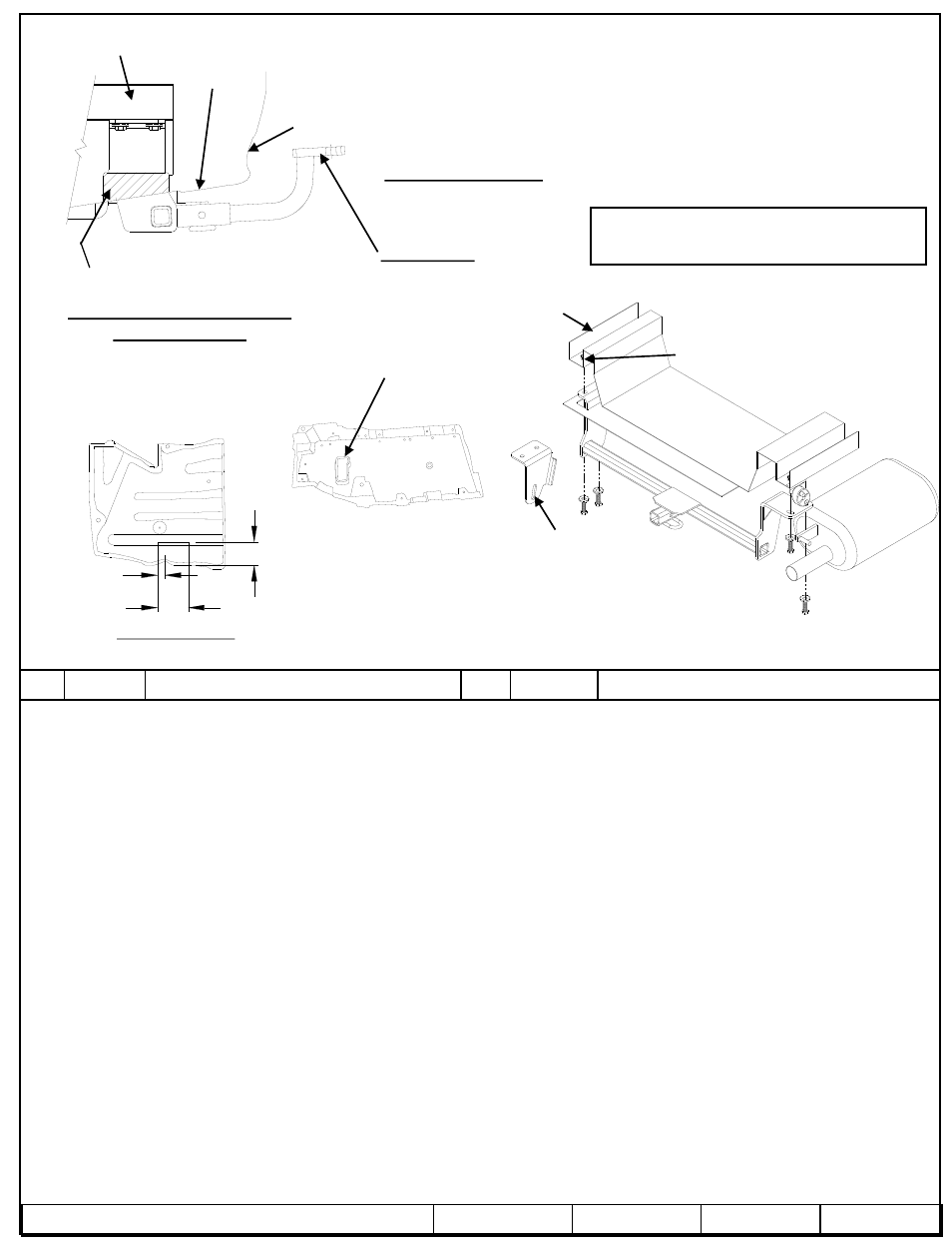

Instrucciones de instalación Números de partes:
El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado:
Equipo necesario: Extensión de trinquete de 6-8"
Llaves: 17mm, 19mm
k
j
Larguero
del bastidor
1. Retire el gancho de amarre en el lado del conductor. Nota: Retire los pernos dejando el panel de apariencia en su
lugar. Devuelva el gancho de amarre y los tornillos al propietario del vehículo.
2. Baje el escape en los ganchos (2), (1) al frente y (1) en la parte posterior del silenciador. Nota: Rociar un lubricante
o agua jabonosa en el vástago del gancho de metal y el aislador de goma ayuda para el desmonte. Tenga cuidado
de no permitir que el silenciador caiga bajo su propio peso.
3. Retire temporalmente el protector de calor del escape. Use un marcador o cinta para marcar el protector de calor
para recortar y confirmar el recorte. Recorte los protectores de calor y vuelva a instalar.
4. Levante el enganche del lado del conductor a su posición a través de la abertura del soporte de amarre. Con el lado
del pasajero en el piso rote el enganche a través del recorte. Deje el enganche apoyado (gato, bloques, 2
da
persona).
5. Levante el enganche del lado del pasajero sobre el tubo de escape, colocando protector de calor entre el larguero
del bastidor y el el soporte del escape. Suavemente doble el protector de calor de nuevo a su posición. Instale los
tornillos sin apretar.
6. Instale los tornillos restantes como se muestra.
7. Apriete todos los tornillos según las especificaciones de torsión exigidas.
8. Vuelva a instalar el escape.
Apriete todos los tornillos M12 con una llave de torsión a 65 Lb.-pies (88 N*M).
z 2010, 2012 Cequent Performance Products
Hoja 3 de 3 24860N 1-9-12 Rev. B
j
Cant. (4) Perno hexagonal M12 x 1.25 x 35 CL18.8
k
Cant. (4) Arandela cónica 1/2"
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios
en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se
haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con
soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
3598
Kit de tornillos: 24860F
Form F206 Rev A 5605
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
Panel de
apariencia
Placa
protectora
Larguero del
bastidor
Abertura del soporte de amarre
en panel de apariencia
Tuercas de soldar
existentes
Nota: Tornillos iguales en ambos lados
Panel de apariencia se
muestra fuera del
vehículo
Abertura del
soporte de amarre
Panel de apariencia no se muestra
Vista de instalación para claridad
24860
60276
77237
4” / 102 mm
3” / 77 mm
1/2” / 13 mm
Protector de calor
Lexus HS 250h
Gancho de amarre
Protector de calor
no se muestra
Vista de
instalación para
claridad
