Draw-Tite 24860 SPORTFRAME HITCH - Manual (Page 2)

Instructions d’installation
Numéros de pièces :

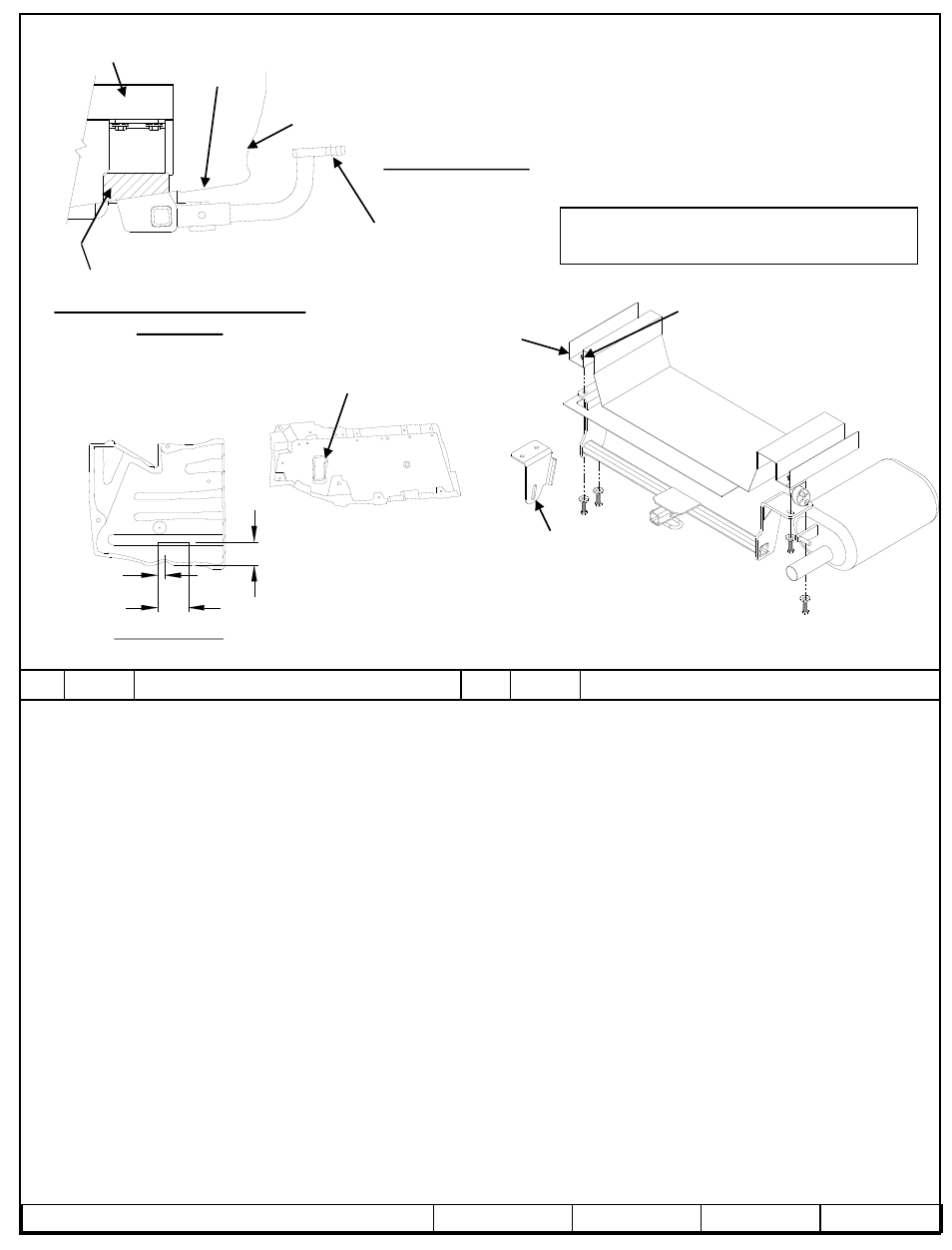

Attelage montré dans la position
appropriée
Points d’accès au câblage :
Équipement requis : Rallonge de cliquet de 6-8 po
Clés : 17mm, 19mm
k
j
Longeron du
châssis
1. Retirer les supports d’arrimage du côté conducteur. Remarque : retirer les boulons en laissant le panneau décoratif
en place. Remettre les supports d’arrimage et les fixations au propriétaire du véhicule.
2.
Abaisser le tuyau d’échappement vis-à-vis des crochets de suspension (2), à l’avant (1) et à l’arrière (1) du
silencieux. Remarque : Pour faciliter le retrait, il est possible de vaporiser du lubrifiant ou de l’eau savonneuse sur
la tige métallique et sur l’isolant en caoutchouc. Veiller à ce que le silencieux ne s’effondre pas sous son propre
poids.
3.
Enlever temporairement l’écran thermique de l’échappement. Utiliser un marqueur ou du ruban pour tracer la
découpe de l'écran thermique ; vérifier le tracé. Découper l'écran thermique et refixer celui-ci.
4. Relever le côté conducteur de l’attelage dans sa position au travers de l’ouverture du support de fixation. Avec le
côté passager sur le sol, faire tourner l’attelage au travers de l’ouverture. Maintenir l’attelage (vérin, blocs, 2ème
personne).
5.
Soulever le côté passager de l’attelage par-dessus le tuyau d’échappement arrière, en maintenant écran thermique
entre le longeron du châssis et le support le support . Remettre délicatement l’écran thermique en position. Installer
les fixations sans les serrer
6. Installer les autres fixations comme indiqué.
7. Serrer toutes les fixations au couple requis.
8. Réinstaller le pot d’échappement.
Serrer toute la boulonnerie M12 x CL8.8 à l’aide d’une clé dynamométrique en appliquant un couple de serrage de 65 lb-pi. (88 N*M)
z 2010, 2012 Cequent Performance Products Feuillet 2 sur 3 24860N 1-9-12 Rév. B
j
Qté. (4) Boulon hexagonal – M12 x 1.25 x 35 CL8.8 k
Qté. (4) Rondelle conique 1/2”
Remarque : Vérifier fréquemment l’attelage, en s’assurant que toute la visserie et la boule d’attelage sont serrées adéquatement. Si l’attelage est enlevé, boucher
tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule d’attelage
endommagé doit être enlevé et remplacé. Respecter les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne
jamais utiliser un chalumeau pour découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. de l’état de New York concernant les spécifications en matière de sécurité des systèmes et
dispositifs d’attelage.
Ne pas dépasser les spécifications du fabricant du
véhicule de remorquage, ou
Utiliser la barre de
remorquage uniquement en
position élevée.
Barre de remorquage :
3598
Visserie : 24860F
Formulaire F206 Rév A 5605
2000 LB (908 Kg) Poids Brut Max. de l’Attelage
200 LB (90,8 Kg) Poids Max. au Timon
Panneau
décoratif
Carénage
Longeron
du châssis
Ouverture pour le support de
fixation sur le panneau décoratif
Ecrous à
souder
existants
Remarque : Boulonneries typiques des deux côtés
Le panneau décoratif
est retiré du véhicule
Ouverture pour le
support de fixation
Le panneau décoratif n’est pas
indiqué pour plus de clarté
24860
60276
77237
4” / 102 mm
3” / 77 mm
1/2” / 13 mm
Écran thermique
Lexus HS 250h
Crochet d’arrimage
Le écran thermique
n’est pas indiqué pour
plus de clarté
