Instrucciones de instalación
MAZDA 6 WAGON
Números de partes:
77159
24785
60857
El enganche se muestre en la
posición correcta
Ubicación del acceso al cableado: PC3 & 4
Equipo necesario:
Llaves: 11/16
Brocas de taladro: N/A
Cable de halar 7/16
Sellante
Rev. A 10-11-06 24785N Hoja 3 de 3 z 2006 Cequent Towing Products
Arandela cónica dentada 7/16 Cant. (4) 3
Perno de carruaje 7/16-14 x 1.75 Gr.5 Cant. (2) 5 Espaciador ¼ x 1 x 3 Cant. (4) 2
Tuerca 7/16-14 Cant. (4) 4 Perno de carruaje 7/16-14 x 1.50 Gr.5 Cant. (2) 1
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios
en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se
haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con
soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684
2000 LB (907 Kg.) Peso máximo bruto del remolque
200 LB (91 Kg.) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente
Kit de barra de tracción:
3593
Kit de tornillos: 24785F
Form F206 Rev A 5605
1
2
3
4
5
2
3
4

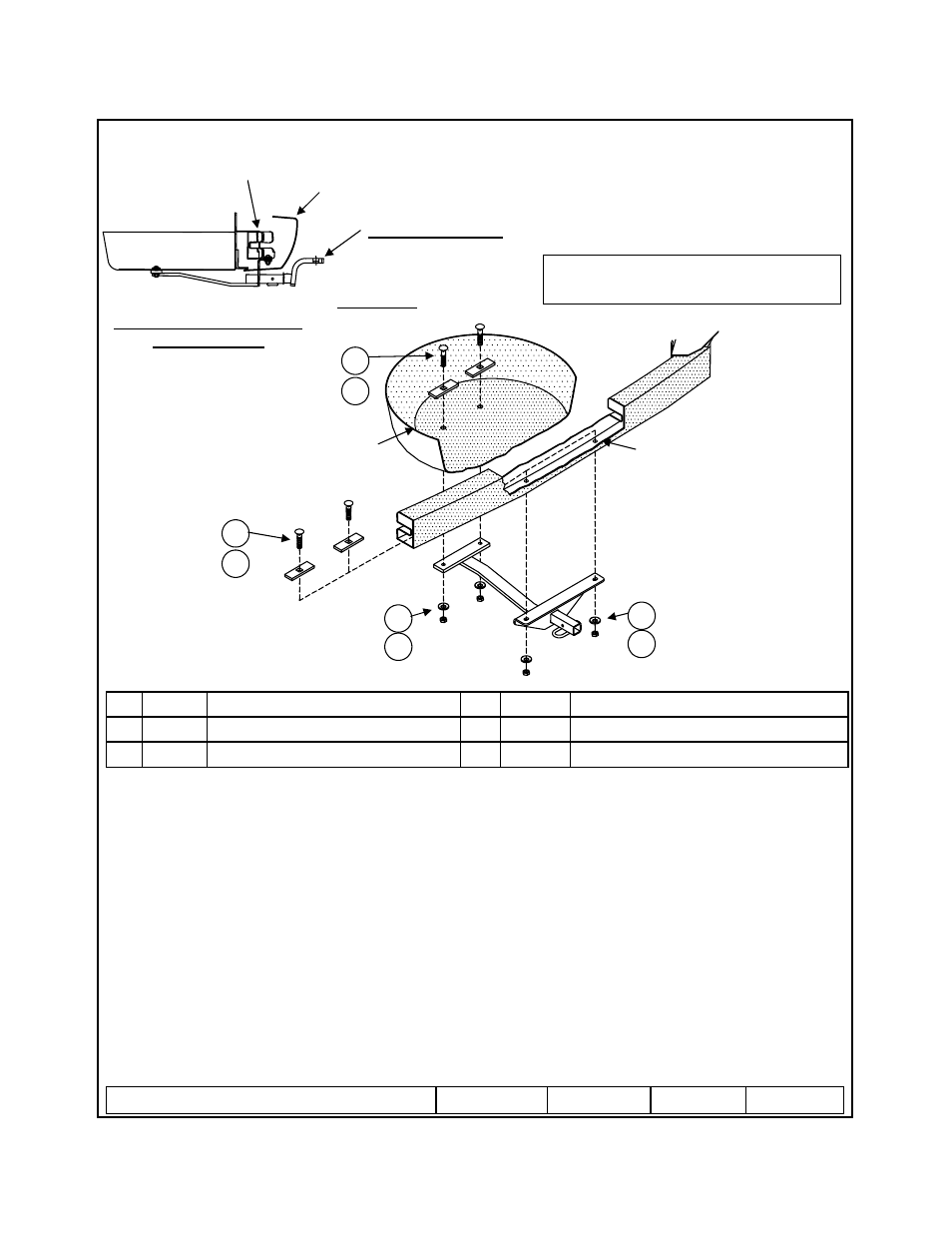

Orificios existentes en la estructura
interna del parachoques
Recolector del baúl –
Alojamiento de la
llanta de repuesto
1. Quite la llanta de repuesto.
2. Quite los dos tapones de hule del fondo de colector del baúl/alojamiento de la llanta de repuesto y devuelva
al propietario del vehículo.
3. Instale pernos de carruaje y espaciadores (piezas 1 y 2) a través de la estructura interna del parachoques y
alambre de halar, halando cuidadosamente el tornillo a través de los orificios existentes en el parachoques.
4. Instale pernos de carruaje y espaciadores (piezas 5 y 2) a través de los orificios en el colector del baúl.
5. Levante el enganche a su posición encima de los pernos de carruaje e instale arandelas cónicas dentadas y
tuercas hexagonales en los pernos de carruaje. Apriete todos los tornillos a la torsión especificada.
6. Selle los orificios en el colector del baúl para evitar la enterada de gases del escape o agua.
7. Vuelva a colocar la llanta de repuesto.
Apriete todos los tornillos 7/16-14 GR5 a 50 lb.-pies (68 N*M)
Estructura interna del
parachoques
Placa protectora
