Instructions d’installation
Honda Accord Crosstour
Tous les modèles, y compris
EX- 2WD, EXL-2WD et EXL -AWD
Numéros de pièces :
24852
60268
77224
z
2010 Cequent Performance Products Feuille 4 de 6 24852N 2-10-10 Rev. A
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou boule endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.
Form: F205 Rev A 5 -6-05
Serrer les boulons 8mm-1.25 Gr. 9.8 au couple de 25 lb-pi (34 N*M). Serrer les boulons 10mm-1.25 Gr. 8.8 au couple de 42 lb-pi (57 N*M).

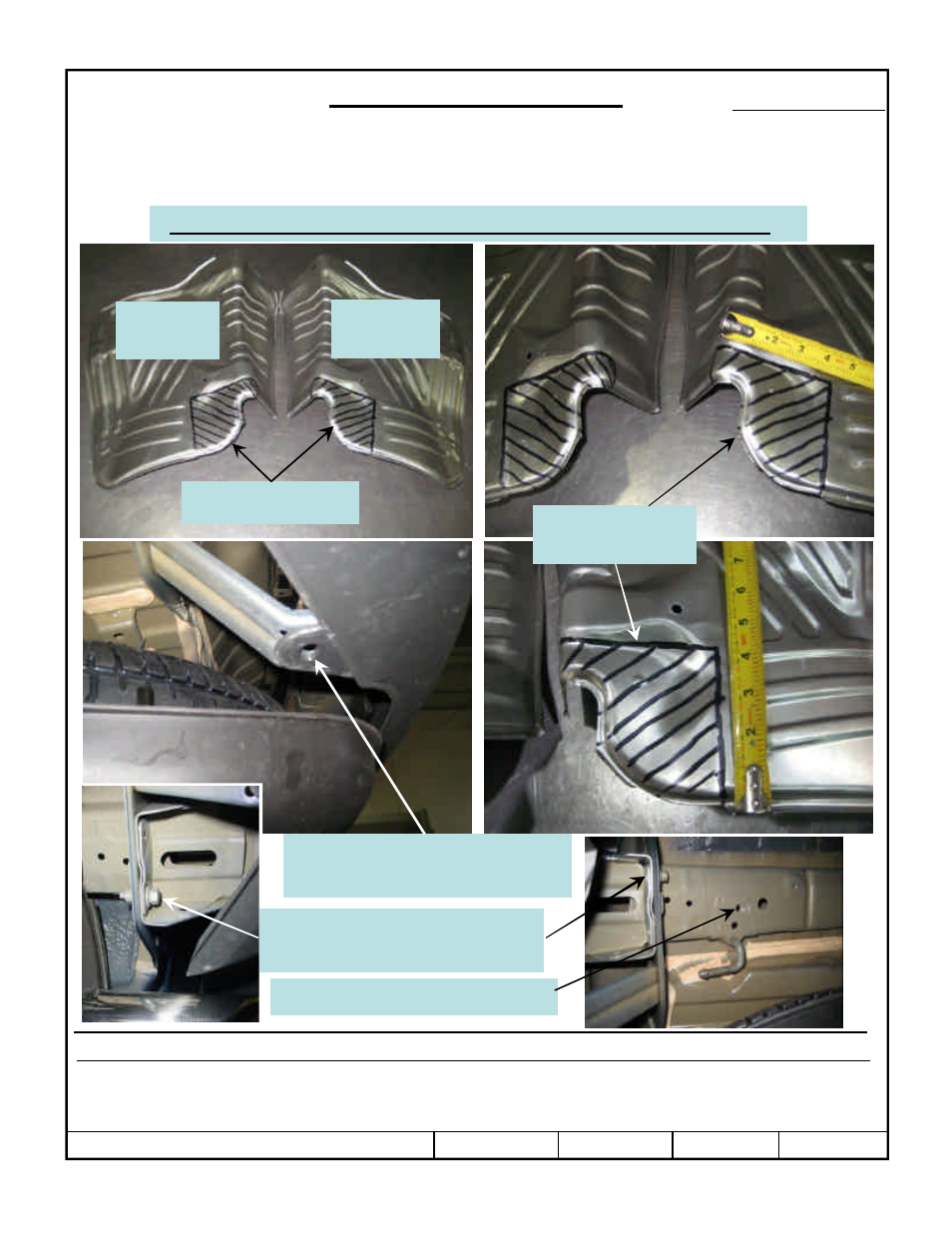

Détails sur la façon de découper les écrans thermiques de silencieux.
Écran
thermique côté
conducteur
Écran
thermique côté
passager
Découper une section en
coin d’environ 4 -1/4” x
4-1/4” sur les deux écrans.
Les zones hachurées doivent
être découpées à la cisaille.
Vue latérale sous le véhicule montrant le retrait
d’un rivet-poussoir en plastique du support de
pare-chocs. Cela permet de dégager l'enveloppe
de pare-chocs pour obtenir un meilleur accès.
Vue du dessous du véhicule montrant un boulon
8 mm existant à enlever avant d'installer
l'attelage. Similaire des deux côtés du véhicule.
Remettre les pièces au propriétaire.
Vue du dessous du véhicule montrant un écrou
soudé 10 mm existant dans le cadre.
