Instrucciones de instalación
Honda Element
Números de partes:
77034
24720
No supere el valor inferior entre la calificación del
Kit de barra de tracción:
3592
Placa protectora Colector del baúl
60278

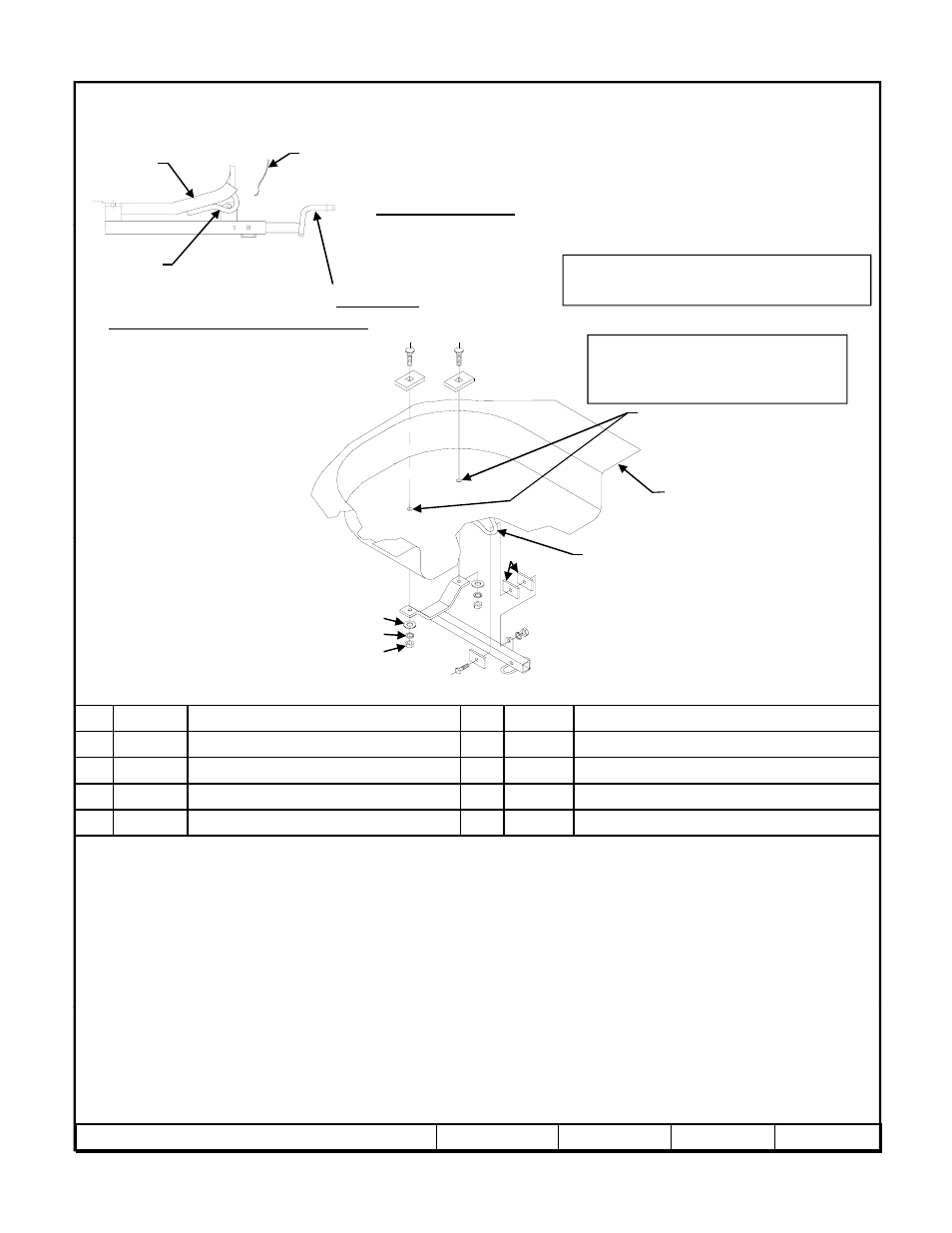

El enganche se muestra en la posición correcta Ubicación del acceso al cableado: SUV3
Equipo necesario: Sellante
1
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente
3592
Kit d t ill F24720
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
Gancho del
remolque
2
Selle los orificios perforados en
el colector del baúl para evitar
la entrada de los humos del
Llaves: 3/4, 7/8
Brocas de taladro: 7/16”
Orificios
perforados de 7/16”
Kit de tornillos: F24720
la entrada de los humos del
escape y del agua.
Colector del
baúl
Gancho del
remolque
3
4
5
7
6
89
7
1 Cant. (2) Perno de carruaje 7/16-14 X 1.75 6 Cant. (1) Perno hexagonal 1/2-13 X 2.50
2 Cant.(2) Espaciador 3/16 X 1.00 X 2.00 7 Cant. (3) Espaciador 1/4 X 1.50 X 3.00
3 Cant. (2) Arandela plana 7/16 8 Cant. (1) Arandela de bloqueo ½
4 Cant. (2) Arandela de bloqueo 7/16 9 Cant. (1) Tuerca hexagonal 1/2-13
5 Cant. (2) Tuerca 7/16-14
6
1. Quite la cubierta del alojamiento, la llanta de repuesto y el alojamiento plástico del baúl.
2. Una el enganche al gancho de remolque como se muestra arriba
3. Con el enganche como plantilla, perfore (2) orificios de 7/16" en el colector del baúl.
4. Instale pernos de carruaje de 7/16“, bloques, arandelas y tuercas como se muestra arriba.
5. Selle los orificios perforados en el colector del baúl para evitar la entrada de humos y agua.
6. Devuelva la cubierta del alojamiento, llanta de repuesto y alojamiento plástico a la posición correcta en el baúl.
Apriete todos los tornillos 7/16 GR5 con una llave de torsión a 50 Lb. pies (68 N*M)
Apriete todos los tornillos 1/2” GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
z 2002, 2003, 2004, 2006, 2010 Cequent Performance Products Hoja 3 de 3 N24720 8-27-10 Rev. D
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape
todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y
reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección
visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva
York, V.E.S.C. Regulación V-5 y SAE J684
