Orificios
perforados

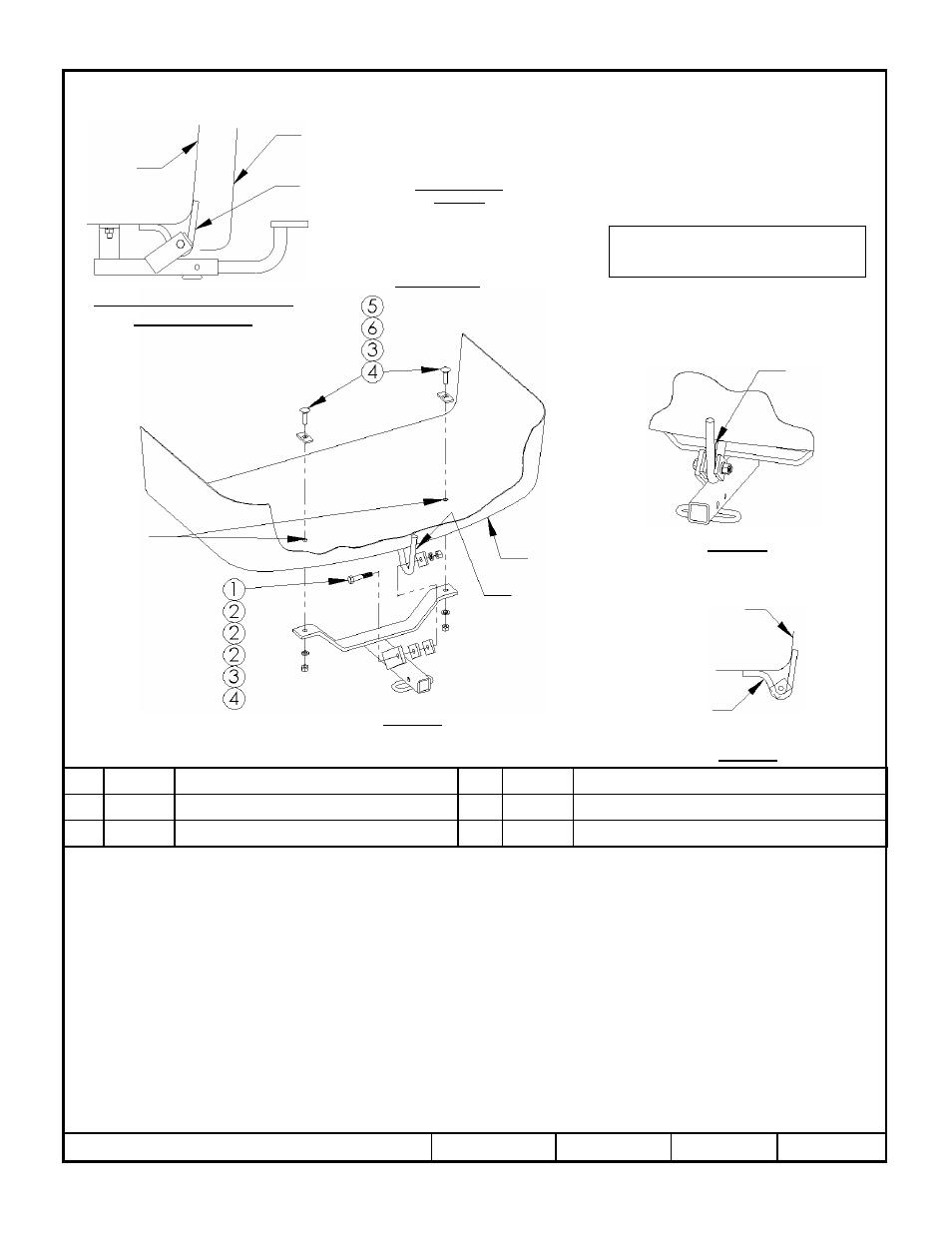

Figura 1
Gancho de remolque
Bandeja del baúl
Bandeja
del baúl
Gancho de remolque
Oriente los espaciadores como se muestra
Figura 3
El enganche se muestra en la
posición correcta
Bandeja
del baúl
Placa
protec-
tora
Gancho
de
remol-
que
Instrucciones de instalación
Acura TL
Números de partes:
77131
24755
60814
1. Saque la llanta de repuesto del baúl.
2. Quite la cubierta plástica por debajo del baúl retirando cuatro remaches plásticos que la conectan a la placa protectora y dos tuercas hexagonales
con reborde que la conectan al piso del baúl. Vuelva a instalar los remaches y devuelva la cubierta plástica y las tuercas hexagonales con reborde
al propietario del vehículo.
3. Una el enganche al gancho de remolque como se muestra en la figura 1. Oriente los espaciadores con respecto al gancho de remolque como se
muestra en la figura 2 y figura 3.
4. Con el enganche como guía, perfore dos orificios de 1/2” en la bandeja del baúl.
5. Instale el enganche a la bandeja del baúl con los pernos de carruaje, espaciadores, arandelas de bloqueo y tuercas como se muestra en la figura 1.
6. Selle los orificios perforados en la bandeja del baúl para evitar que entren el humo del escape y el agua.
7. Vuelva a instalar la llanta de repuesto en el baúl.
Apriete todos los tornillos 1/2” GR5 con una llave de torsión a 75 Lb.-pies.
Rev. A 08-25-05 24755N Hoja 1 de 3 z 2005 Cequent Towing Products
Espaciador, 1/4” x 1” x 2” Cant. (2) 6 Arandela de bloqueo, 1/2” Cant.(3) 3
Perno de carruaje, 1/2”-13 x 1-3/4” Cant. (2) 5 Espaciador, 1/4” x 1-1/2” x 2” Cant.(3) 2
Tuerca hexagonal, 1/2” Cant. (3) 4 Perno hexagonal, 1/2”-13 x 2-1/2” Cant. (1) 1
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola
que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o de accesorios
con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Ubicación de acceso a los cables: PC3, PC4
2000 LB Peso máximo bruto del remolque
200 LB Peso máximo en la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de
tracción:
3594 ó 6809
Equipo necesario:
Llaves: 3/4”, 10mm
Tuercas: 1/2”
Kit de tornillos: 24755F ó 60814F
RETIRE LA LLANTA DE REPUESTO
ANTES DE PERFORAR
Gancho
de
remol-
que
Figura 2
