Trous
percés

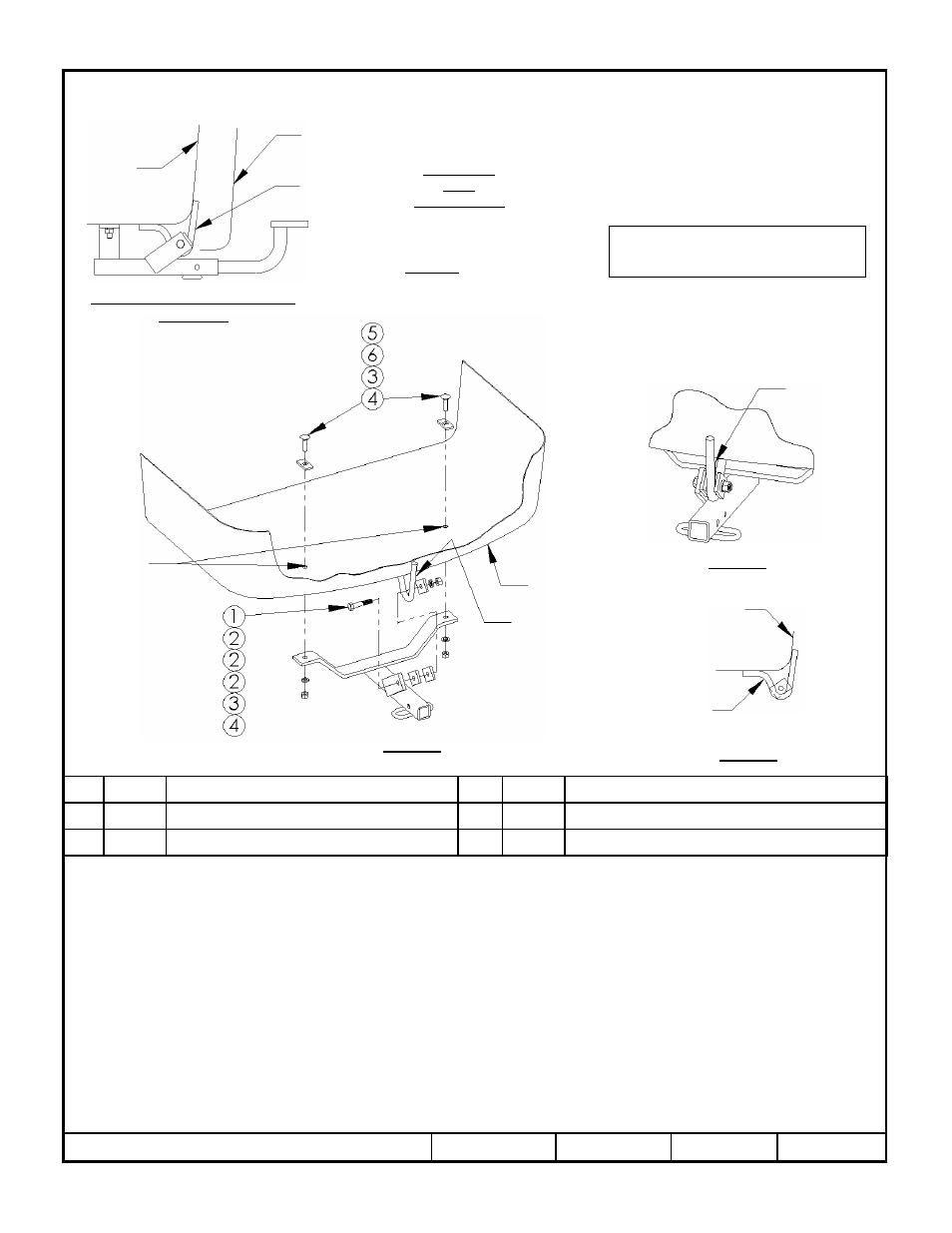

Figure 1
Crochet de remorquage
Tôle du coffre
Tôle
du
coffre
Crochet de remorquage
Orienter les espaceurs comme illustré
Figure 3
Attelage montré dans la position
appropriée
Tôle du
coffre
Carénage
Croch
et de
remor
quage
Instructions d’installation
Acura TL
Numéros de pièces
:
77131
24755
60814
1. Retirer le pneu de secours du coffre.
2. Enlever le couvercle de plastique sous le coffre en retirant les quatre rivets en plastique qui le fixent au carénage et les deux écrous hexagonaux
qui le fixent au bas du coffre. Réinstaller les rivets et retourner le couvercle de plastique et les écrous hexagonaux au propriétaire du véhicule.
3. Fixer l’attelage au crochet de remorquage comme illustré à la figure 1. Orienter les espaceurs par rapport au crochet de remorquage comme
illustré aux figures 2 et 3.
4. En utilisant l’attelage comme gabarit, percer deux trous de 1/2 po dans la tôle du coffre.
5. Fixer l’attelage à la tôle du coffre à l’aide des boulons de carrosserie, des espaceurs, des rondelles freins et des écrous comme illustré à la
figure 1.
6. Sceller les trous percés dans la tôle du coffre afin de prévenir l’infiltration d’eau ou de gaz d’échappement.
7. Remettre le pneu de secours en place dans le coffre.
Serrer toute la visserie 1/2 po GR5 en appliquant un couple de serrage de 75 lb-pi.
Rev. A 08-25-05 24755N Feuille 1 de 3 z 2005 Cequent Towing Products
Espaceur, 1/4” x 1” x 2” Qté (2) 6 Rondelle frein, 1/2” Qté (3) 3
Boulon de carrosserie, 1/2”-13 x 1-3/4” Qté (2) 5 Espaceur, 1/4” x 1-1/2” x 2” Qté (3) 2
Écrou hexagonal, 1/2” Qté (3) 4 Boulon hexagonal, 1/2”-13 x 2-1/2” Qté (1) 1
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Points d’accès au câblage: PC3, PC4
2 000 lb Poids brut maximal de la remorque
200 lb Poids maximal au timon
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Ensemble de
barre
de remorquage:
3594 ou 6809
Équipement requis:
Clés: ¾ po, 10 mm
Mèche: 1/2 po
Visserie: 24755F ou 60814F
ENLEVER LE PNEU DE SECOURS
AVANT DE PERCER
Crochet de
remorquage
Figure 2
La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.
