Instrucciones de instalación
Audi A4 Sedan
Números de partes:
77203
24830
60219
El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: PC1, PC2
Equipo necesario: Cuchillo utilitario, destornillador de estrella
Llaves: ¾”
Brocas de taladro: N/A
1. Retire los tres (3) tornillos que sostienen la placa protectora plástica del parachoques al fondo del recolector del baúl.
2. Quite la llanta de repuesto y el gato del interior del baúl.
3. Retire los dos (2) tapones de drenaje plásticos más posteriores del fondo del recolector del baúl.
4. Recorte una muesca en la parte inferior de la placa protectora plástica, aproximadamente 3-1/4” de ancho x 3” de profundidad como se
muestra en la Figura 2.
Obtenga el permiso del propietario del vehículo antes de cortar la placa protectora plástica.
5. Suavemente hale la placa protectora hacia abajo y hacia atrás e instale las placas superiores y los pernos de carruaje de 4.50 de largo sobre
los tubos de apoyo del parachoques.
6. Levante el enganche a su posición, alineando las ranuras en los soportes del enganche con los pernos de carruaje largos y sin apretar instale
las tuercas de bloqueo mariposa en los pernos de carruaje.
7. Instale los pernos de carruaje de 1.75 de largo, los bloques espaciadores, las arandelas cónicas dentadas y las tuercas hexagonales del
interior del recolector del baúl y a través de los orificios en los soportes delanteros del enganche.
8. Apriete todos los pernos de carruaje de 4.50 de largo Gr2 con una llave de torsión a 50 Lb.-pies (68 N*M)
9. Apriete todos los tornillos ½-13 GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
10. Vuelva a instalar los dos tornillos exteriores a través de la placa protectora del parachoques y al interior del recolector del baúl.
11. Vuelva a instalar el gato y la llanta de repuesto dentro del baúl.
Rev. A 10-29-08 24830N Sheet 1 of 3 z 2008 Cequent Towing Products
Tuerca hexagonal, 1/2-13 Cant. (2) 7 Tuerca de bloqueo mariposa, -1/2-13 Cant. (4) 3
Perno de carruaje ½-13 x 1.75 Gr5 Cant. (2) 4
Arandela cónica dentada, 1/2 Cant. (2) 6 Placa superior, 2.00 x 4.50 con orificios cuadrados Cant. (2) 2
Bloque espaciador ¼ x 2 x 2 Cant. (2) 5 Perno de carruaje ½-13 x 4.50 Gr2 Cant. (4) 1
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe usar en la
posición LEVANTADA únicamente.
Kit de barra de tracción: 3593
Kit de tornillos: 24830F
Form F206 Rev A 5605
Placa protectora plástica
Figura 2
Detalle del recorte de la placa protectora.
Vista inferior
Placa protectora
a recortar
Se requiere recorte de la placa protectora.
Obtenga la aprobación del propietario antes de cortar

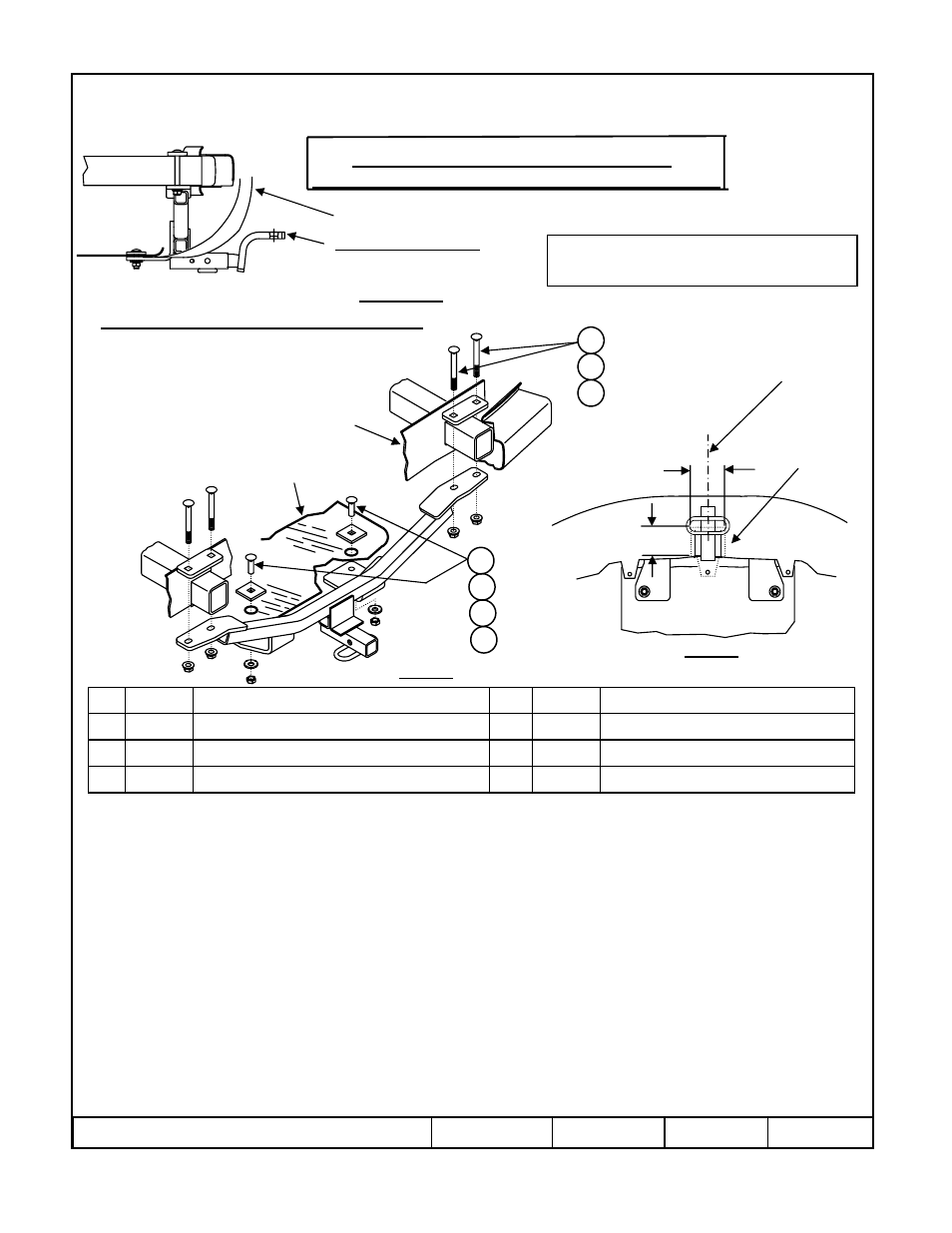

Figura 1
Colector del baúl
Panel extremo
1
2
3
4
5
6
7
Línea central
del vehículo
3-1/4”
3”
